昨天群里也人問圖紙是以米為單位畫的圖，怎么改成毫米為單位的圖。網上有不少人問這樣的問題，但問的更簡單，比如怎么將圖紙的單位從毫米改成米，這個問題很難回答，因為不知道他是要將長度1000毫米的線改成長度1米，還是要將1000個毫米長的線標直接注成1，不同的需求處理方式不一樣。

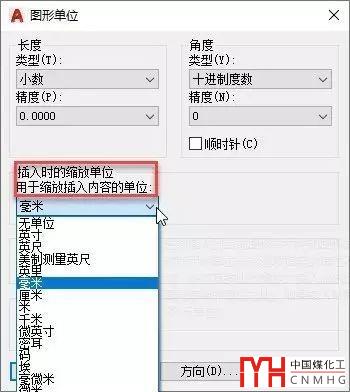

初學者對CAD單位的設置不了解，以為找到單位設置，將單位從米改成毫米就可以了，但改過后會發現，之前10米的線改過單位后長度仍然是10。其實之前的文章中多次講過，CAD的單位設置（UNITS）中單位叫：插入時的縮放單位，也就這個單位只在圖紙以圖塊或外部參照的形式插入到其他圖紙的時候才起作用，如下圖所示。

單位設置成毫米和米對于單張圖是沒有意義的，單位設置成毫米，畫1000個單位長的線，再將單位改成米，這條線還是1000個單位長。因為在單位對話框設置成的是插入單位，也就是不同單位圖紙合并的時候的進行單位轉換時用的。

相關文章：

每日一貼——CAD的單位設置相關問題和功能

--下面是廣告，非本文圖片--

解決辦法

對于這種需求，解決方法有兩種，一種是改圖形的尺寸，1米變成1000毫米或1000毫米變成米；一種是不改圖形，只改標注，將標注比例設置為1000或0.001，圖形雖然沒變，但標注變成了我們需要的尺寸。

1、縮放圖紙

如果只是公制單位之間的轉換，倍數關系比較明確，直接用縮放SC命令來處理就比較簡單了。

輸入SC，回車，直接取原點0,0作為基點，輸入需要的比例即可。

但如果是公制圖紙和英制圖紙之間的轉換，自己來縮放就比較麻煩了，因為這個比例不太容易算，我們就可以設置一張新圖，將單位設置為我們需要的單位，然后將原圖用INSERT(I)命令插入到新圖中，讓CAD軟件自動按照插入時縮放單位自動進行比例的換算，詳細介紹見下面的文章。

如何將按英寸繪制的CAD圖紙轉為毫米單位？

2、改標注樣式的測量單位比例

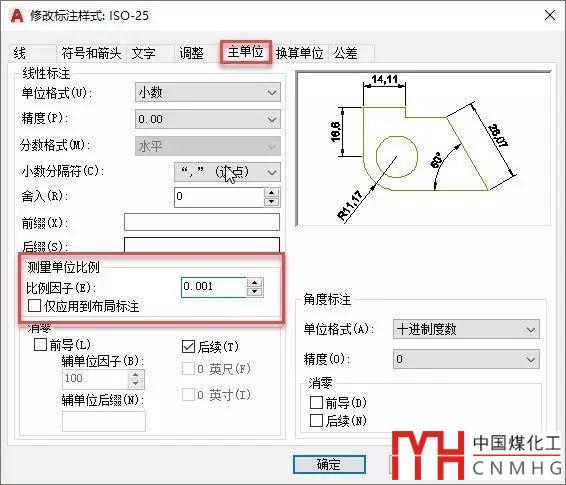

如果是想1000單位長度的線標注成1，只需要調整標注樣式的測量單位比例，將比例設置為0.001，要將1米標注成1000，那就將比例設置成1000。

每日一貼——CAD標注幾個常見問題的原因和解決方法？

什么是CAD的標注測量單位比例？

CAD中測量的數值跟和標注測量值不一樣怎么回事？

當然實際圖紙改比例不是這么簡單的事情，圖形和標注我們可以簡單地通過縮放或標注比例進行調整，但如果圖紙整體尺寸值變化了，打印比例自然也會發生變化，要想保證打印時圖紙正常，還需要綜合考慮文字、標注、圖例、填充等注釋性元素的尺寸和比例，看看這些圖形按相同方式修改后是否能滿足打印的要求。
