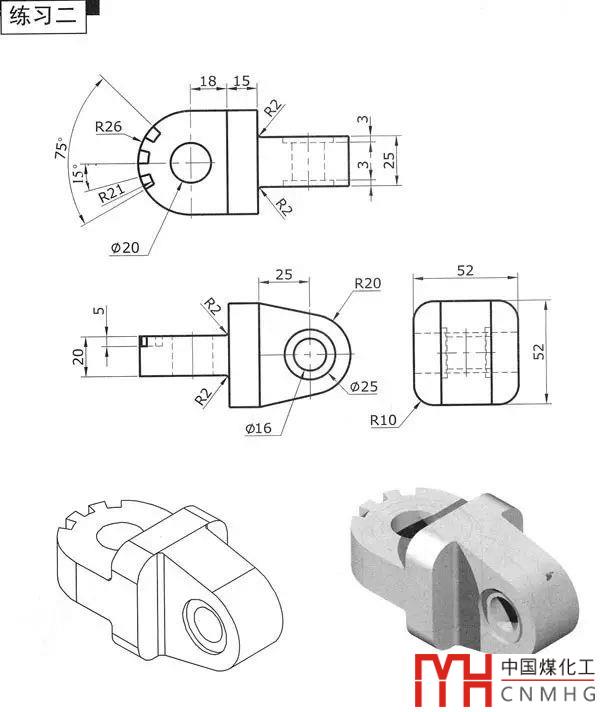

和練習(xí)一一樣，這個練習(xí)也很簡單，只要把二維截面繪制好，剩下三維建模的的操作就變得很簡單。主要操作就是拉伸EXTRUDE將二維變成三維，然后利用布爾運算將空洞和凹槽摳出來。另外注意圖中有幾處圓角，這些圓角在繪制二維圖形的時候可以忽略，因為圓角FI和倒角CHA命令非常特殊，不僅可以對二維圖形倒圓角，還可以對三維模型進行倒圓角。

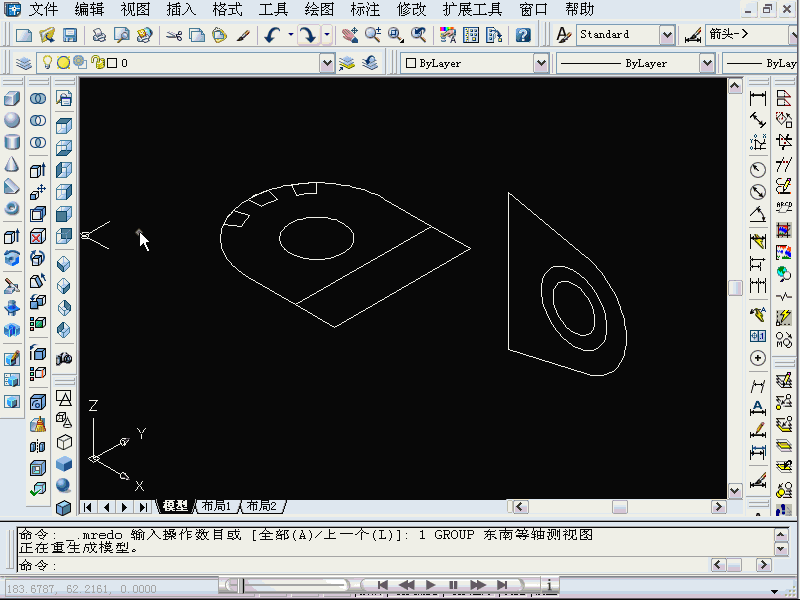

下面是這個三維練習(xí)的視頻，視頻忽略了二維部分，三維的操作也比較快。大家從視頻只能看出三維建模的基本思路。如果二維部分繪制有問題，請先去完成二維方面的練習(xí)。在繪制這個三維模型的時候，重點是要掌握定位的技巧，將各個部件定位到準確的位置，一切就非常簡單。
