在用CAD的過程中，有時會發現圖形或文字變成空心，有時顯示是正常的，但打印預覽或打印時則顯示為空心?，F(xiàn)象不同原因也不同，下面就給大家列舉一下我所知道的幾種情況，希望大家在遇到類似情況時知道如何解決。

一、多段線、標注箭頭、實體填充顯示空心，文字顯示實心

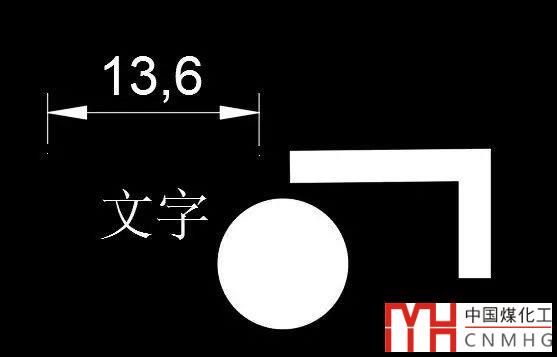

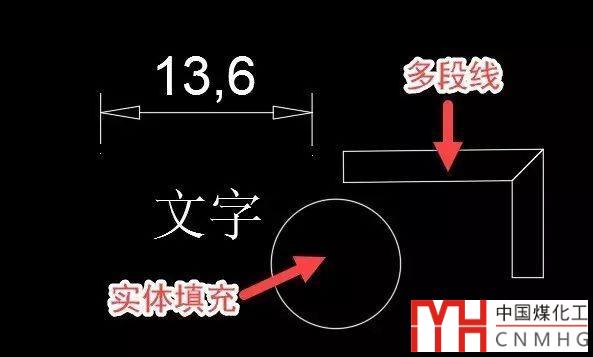

當打開圖紙后，發現有寬度的多段線、標注箭頭、實體（SOLID）填充顯示為空心，但文字卻仍是實心的，如下圖所示。

對CAD有一定了解的人看到這種現象都知道這個是關閉了實體填充的顯示，只需將實體填充的顯示打開就好了。設置方法如下：

1、設置命令和變量

CAD提供了變量FILLMODE和命令FILL來開關實體填充的顯示，輸入FILL回車，輸入1，回車，就可以打開填充顯示。但圖形需要重生成RE后才能恢復正常顯示，如下圖所示。

輸入FILLMODE回車，輸入1，回車，效果是一樣的。

2、在選項對話框中設置選項

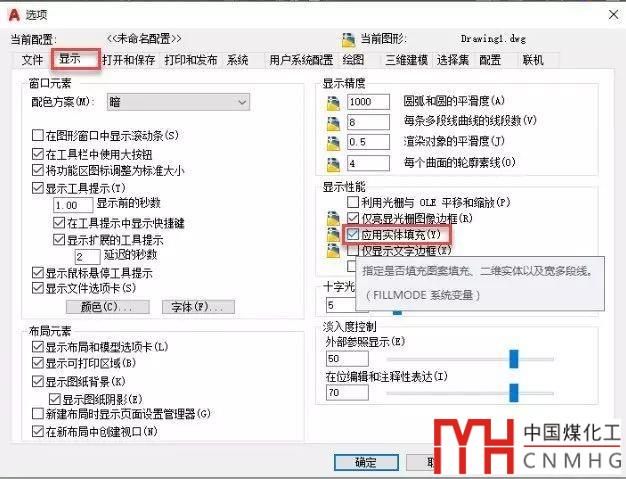

輸入OP，回車，打開選項對話框，勾選“應用實體填充”，如下圖所示。

二、多段線、實體填充顯示空心，標注箭頭、文字不空心

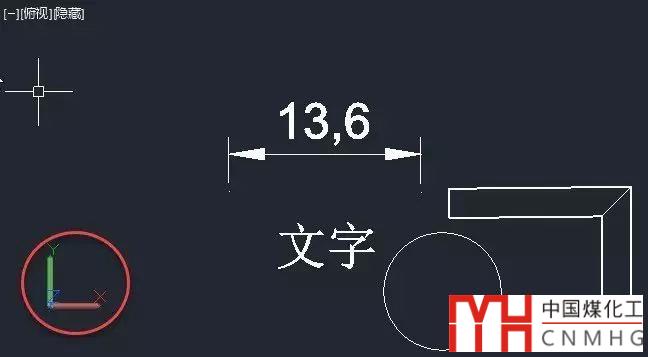

圖中多段線、實體填充顯示空心，標注箭頭、文字不空心，此時注意觀察窗口左下角的坐標標記是否變成了彩色的，如下圖所示。

十字光標這種狀態，說明圖紙進入了消隱或找色狀態，但從填充和多段線顯示空心來看，確認是進入了（HIDE）狀態。要想讓填充和多段線打印和顯示都變回實心，只需將著色模式重新設置會二維線框模式。設置方法如下：

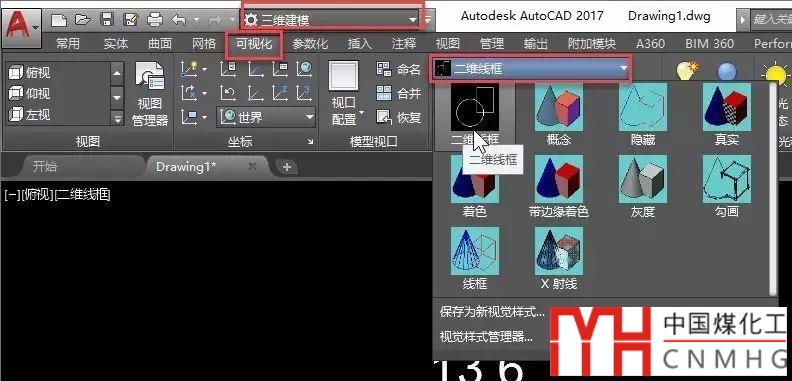

1、菜單：視圖>視覺樣式>二維線框。

2、輸入命令SHADEMODE，回車，輸入2，回車。

3、如果你的工具欄或面板中顯示了著色模式的下拉列表，可以在列表中直接選取。

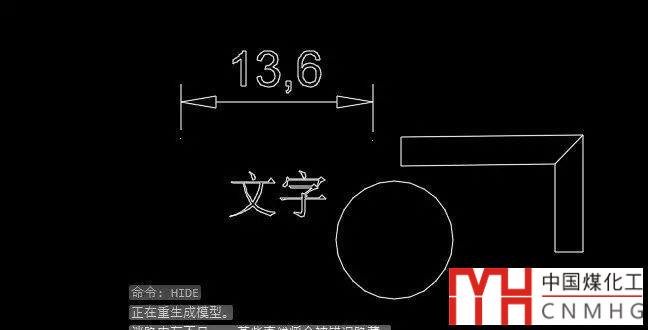

在CAD還提供了暫時消隱的命令HIDE，如果用HIDE命令消隱，上述圖形將全部顯示空心，如下圖所示。

不過這種消隱方式只要一調整視圖就會恢復正常。

在低版本可能效果會不同，低版本中用HIDE的命令消隱后，可能會無法用鼠標滾輪縮放和平移視圖，遇到這種情況，可以輸入RE，回車，重生成圖形就可以解決問題。

三、顯示都正常，但打印時多段線、實體填充顯示空心

填充、文字、多段線顯示都正常，但打印時多段線和實體填充卻變空心了，但文字和標注箭頭正常，而且打印效果比較差，如下圖所示。

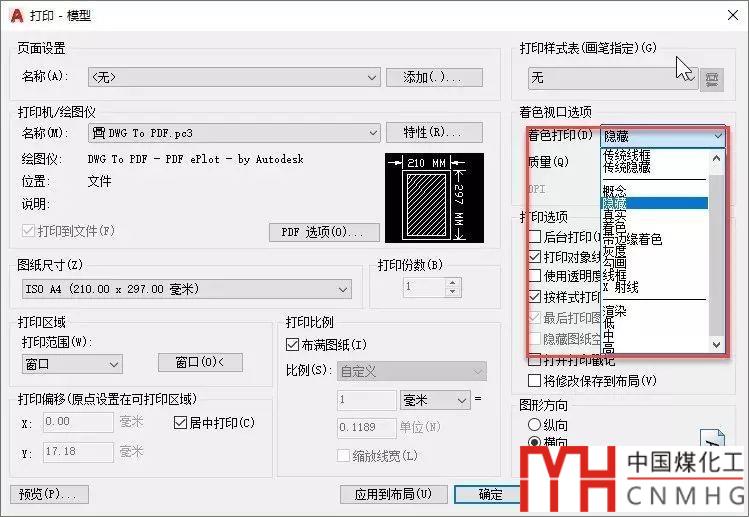

看現象跟著色模式設置成消隱一樣，只是沒有在圖形中設置，而是在打印對話框中設置了消隱打印，如下圖所示。

也就是說，即使圖紙中并未設置著色模式，在打印的時候也可以設置不同的著色模式，如果設置成隱藏或傳統隱藏，也會出現填充、多段線，甚至文字和標注箭頭空心的情況。

如果是這種情況，在下拉框中設置成“按顯示”即可。

四、 顯示都正常，但文字打印時變空心

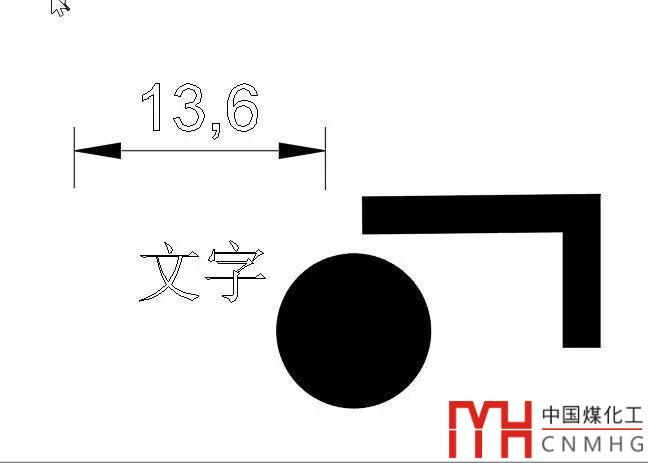

圖形顯示都正常，但打印預覽或打印時卻發現文字為空心，如下圖所示。

如果發現只有文字在打印時顯示為空心，是因?yàn)門EXTFILL變量被設置為0了。我在CAD高版本的選項和打印對話框中并沒有找到這個設置這個參數的選項，那么圖紙出現這種情況估計是被別人或某些插件或軟件將TEXTFILL設置成了0了。要解決這個問題，只需將TEXTFILL設置為1。

輸入TEXTFILL，回車，輸入1，回車，再打印文字就恢復正常了。

五、模型空間圖形正常，但布局空間的多段線和文字、填充卻打印空心

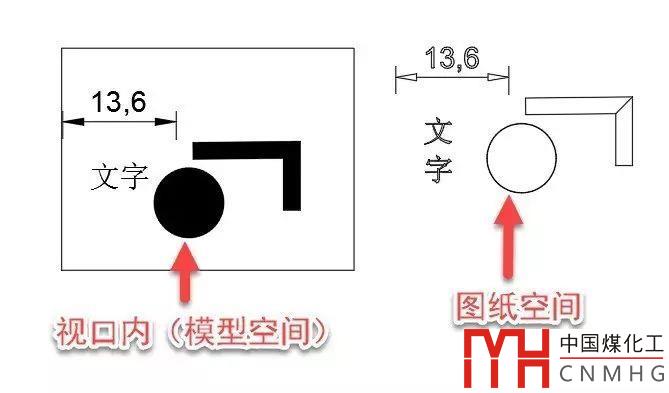

前幾天有位網友就發來這樣一張圖紙，F(xiàn)ILL和TEXTFILL都設置為1，圖紙也沒有設置成消隱模式，但圖紙空間的多段線、文字、填充卻打印成空心，如下圖所示。

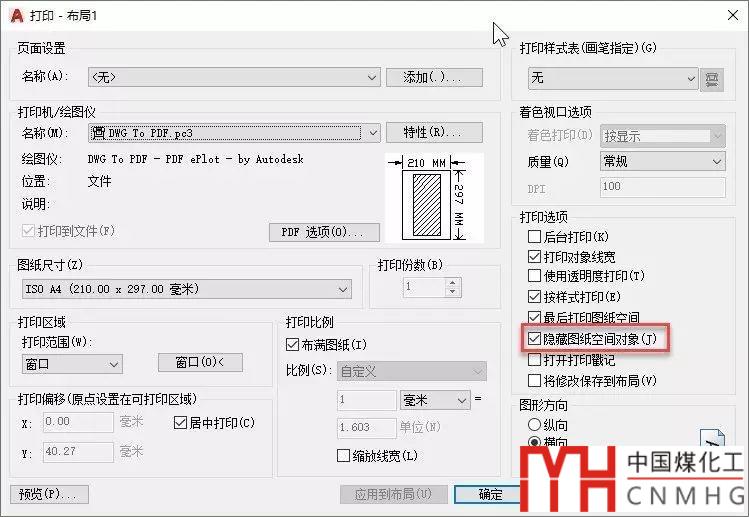

經過研究發現，原來在打印對話框中他勾選了一個選項：“隱藏圖紙空間對象”。

這里的隱藏就是前面提到的消隱HIDE，也就是說圖紙空間的圖形按消隱來處理。

上面是我目前想到的幾種會導致圖形顯示或打印空心的情況，大家遇到類似情況，可以先看看是那種狀況，如果不是上述情況，仍出現顯示或打印空心的情況，可留言或發消息給我，再共同探討研究。

以上技巧適用于AUTOCAD和浩辰CAD等類似的CAD軟件。
