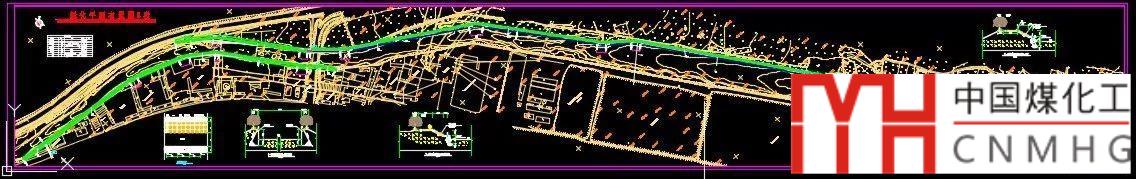

通常情況下我們會將圖形放到標準圖框中，但有些圖形在標準圖框中放不下，我們可以用加長甚至超長的紙張來打印，如下圖所示。

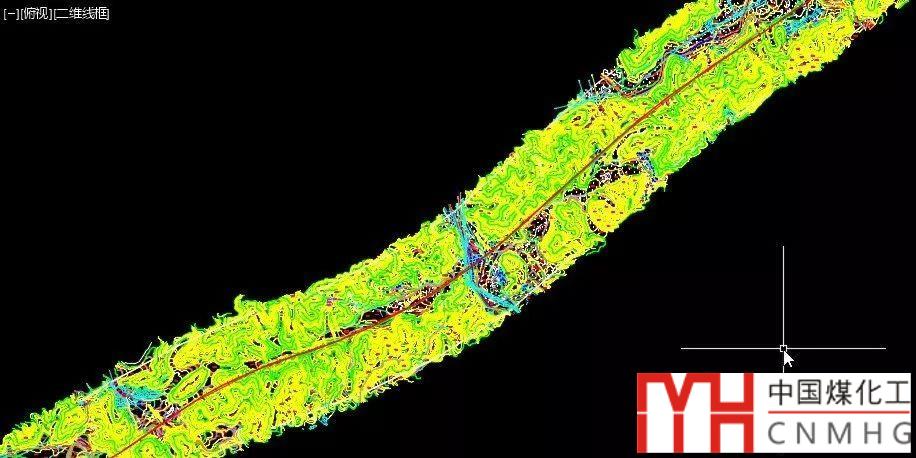

有些圖形是不規則的，必須拆分成多張圖紙進行打印，如下圖所示的地形圖。

想這樣的圖紙，在模型空間倒很容易用方框?qū)D形分割，但套圖框就不那么方便了。這么復雜的圖紙如果做成圖塊多次插入分別裁剪XC的話，對CAD性能是一個挑戰。相對比較好的方法是在布局空間中用視口對圖形進行分割，視口的大小、比例好控制，但想讓這些圖形正好分割到各個視口中卻不太容易。

其實AUTOCAD的擴展工具的布局工具（Layout Tools）中有一個視口同步Synchronize Viewports（VPSYNC）功能，可以在布局中將一個或多個相鄰的布局視口中的視圖與主布局視口對齊。

執行此命令后會提示讓選擇一個主視口，然后會提示：Select viewports to be aligned to master viewport.（請選擇要于主視口對齊的視口），此時即可選擇相鄰需要同步的視口。比如下圖所示的兩個相鄰的視口，比例不同，顯示的模型的位置也不同。

同步后他們看上去就像一個視口一樣，如下圖所示。

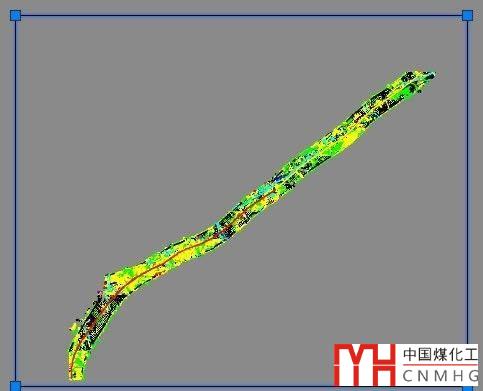

對于復雜的地形圖處理起來就要相對復雜一點，首先我們要確認用多大的視口來分割圖形。我們可以先創建一個視口，比例設置成我們需要的比例，然后拖動視口的角點，讓視口最終能顯示出模型中所有的圖形，如下圖所示。

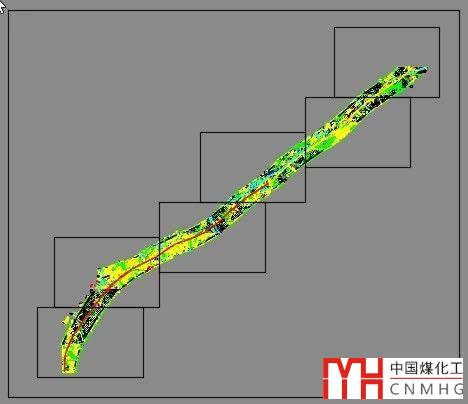

然后我們可以按照規劃的視口尺寸在圖紙空間繪制一個矩形，然后復制矩形，用矩形將圖形分割好，如下圖所示。

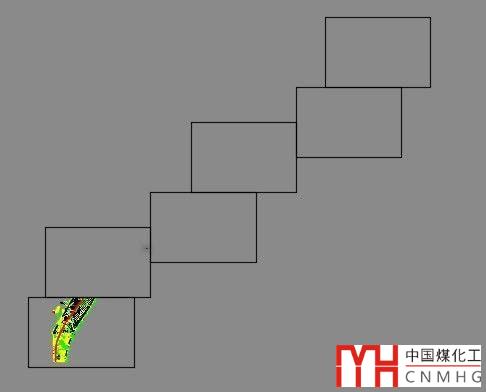

用CLIP或VPCLIP命令裁剪視口，選擇開始創建的大視口，選擇用其中的一個矩形裁剪，裁剪后效果如下圖所示。

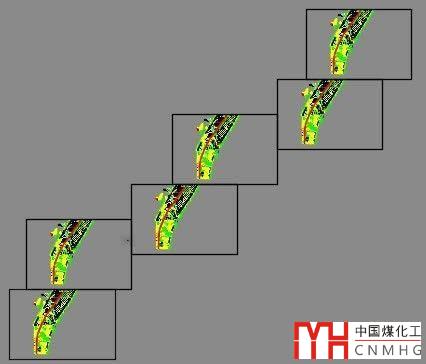

將裁剪后的視口按照排好的矩形依次復制，如下圖所示。

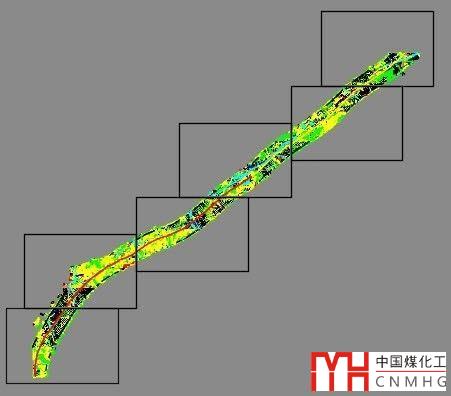

復制的視口都是一樣的，現在就需要用視口同步功能來得到我們需要的效果了。輸入VPSYNC，空格，選擇底部的視口為視口，然后依次單擊或框選上面的其他視口進行同步，同步后的效果如下圖所示。

同步好這些視口，可以將之前用于定義視口位置的幾個矩形刪掉。這些視口的位置定好后，就可以鎖定顯示并移開好插入圖框，如下圖所示。

這只是我看到這個命令后想到的一種應用場景，上面只是簡單介紹了一下大致的思路，具體應用時可能操作會更復雜，因?yàn)楹芏鄨D紙可能不是幾個簡單相同形狀、相同角度的視口就能完成分割，大家如果遇到類似情況時不妨試試這個命令，在使用過程中有什么心得或遇到什么問題再交流。

AUTOCAD必須安裝擴展工具才能使用此命令，浩辰CAD等同類軟件暫未提供此類命令。
