當厚壁圓筒受內壓作用時，內部先發生屈服，出現塑性變形，而此時外壁可能還在彈性區。

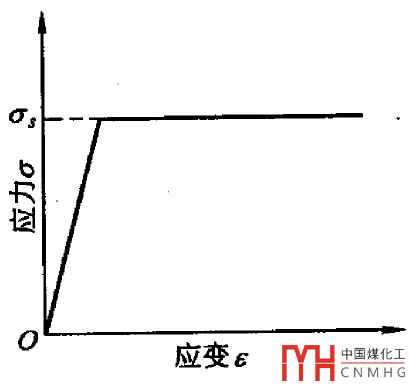

假設材料是理想彈塑性，其應力-應變關系如下圖。

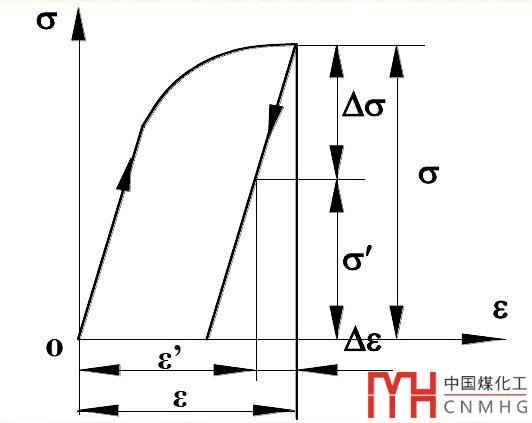

當厚壁圓筒進入彈塑性狀態后，卸除內壓，由于卸載過程的應力應變曲線和首次加載的應力應變曲線不一樣，所以會在筒體內部產生殘余應力。其卸載過程的應力應變?nèi)缦拢?/p>

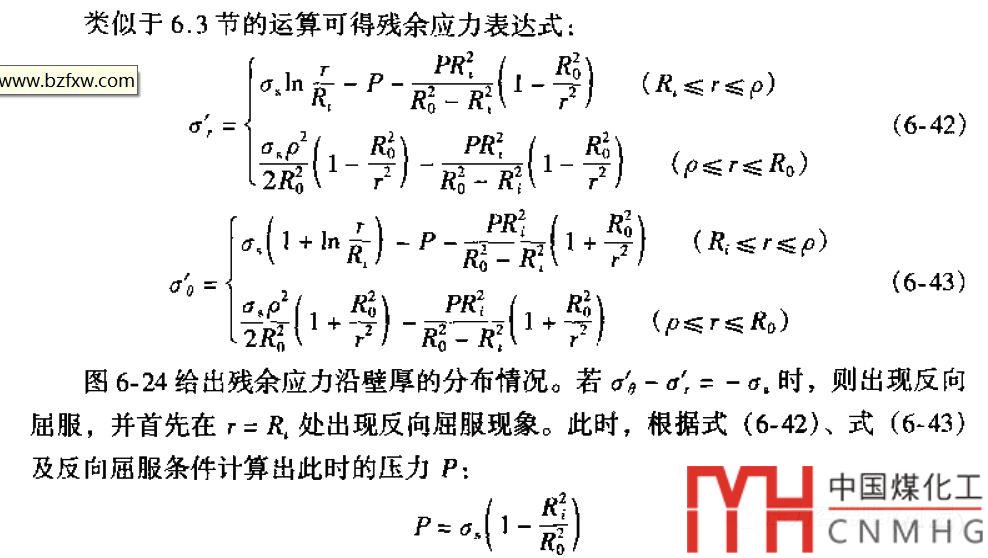

殘余應力的計算可以參考《壓力容器設計的力學基礎及其標準應用》一書：

殘余應力在沿筒體截面的分布如下圖（書89頁）：

通過施加超壓力處理，在筒壁自身外層材料的彈性收縮引起殘余應力。在工程上可以用此方法制作自增強的設備。

利用自增強的壓力卸除后的殘余應力與容器操作壓力引起的應力疊加，其應力合成應力遠小于一次加載時的應力，使得應力沿壁厚分布趨于均勻，從而提高容器的彈性承載能力。

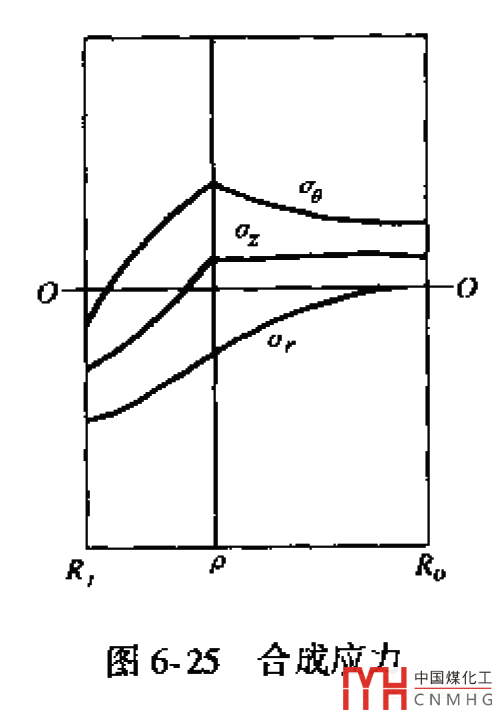

其合成應力如下圖所示：

分析模擬

那么如何用有限元獲得殘余應力分布以及合成應力呢？

首先我們需要利用彈塑性模型，在軟件里為非線性材料，并輸入其屈服強度，比如345MPa。

第一載荷步施加超過彈性極限的壓力P1

第二載荷步為卸載，其壓力為P2=0

第三載荷步繼續施加P3=P1，

檢查內容有兩個

1. 檢查一下卸載后，筒體內的殘余應力分布。

2. 檢查一下第三載荷步的合成應力，比較第一和第三步的應力分布有什么不同.

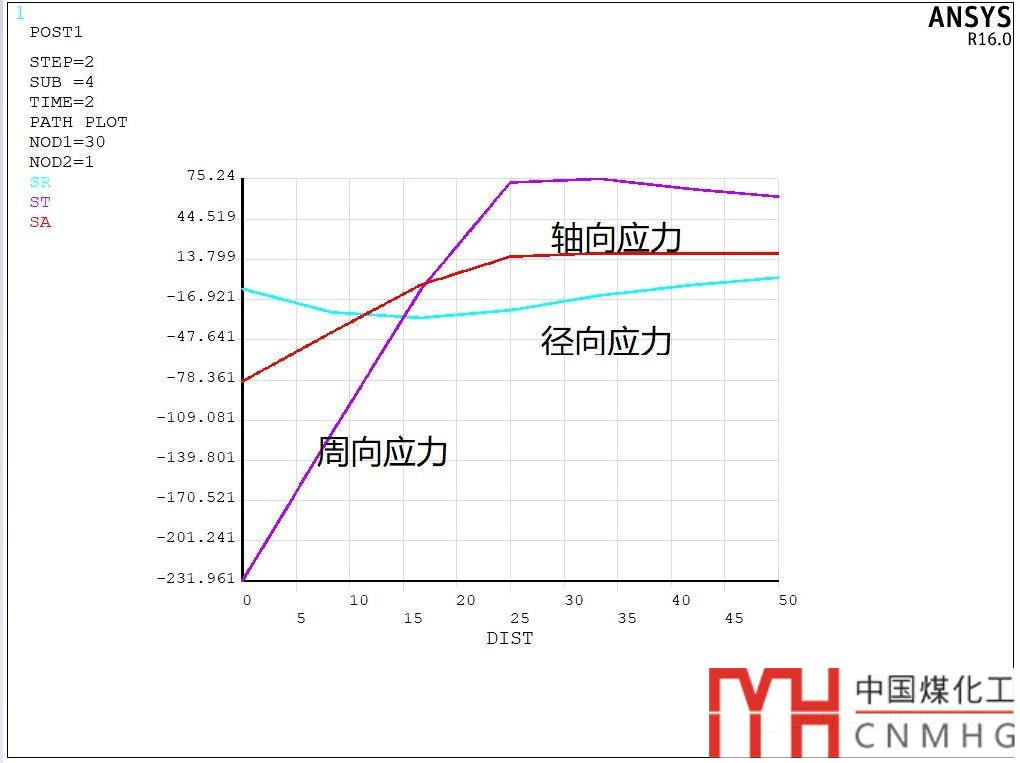

殘余應力分布圖如下：

是不是和書中的殘余應力分布圖很像。

其MISES應力如下圖，從圖中可以看出，應力值最低點出現在筒體中間。

這個非常好理解，內壓要撐大筒體，且到屈服后，應力不再增加，應變?cè)黾?，外壁要箍住筒體，處于彈性狀態。卸載遵循彈性變化，卸載后，那么在其中，必然有一點處在應力降低到比內外壁的狀態還要好。

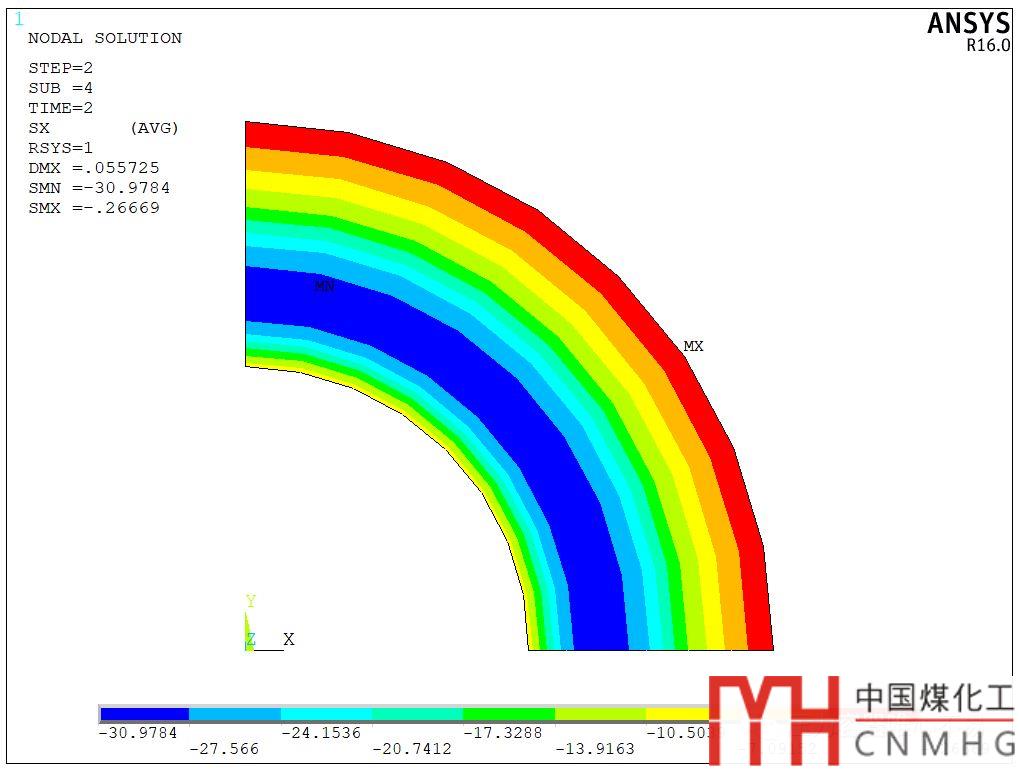

徑向應力分布：

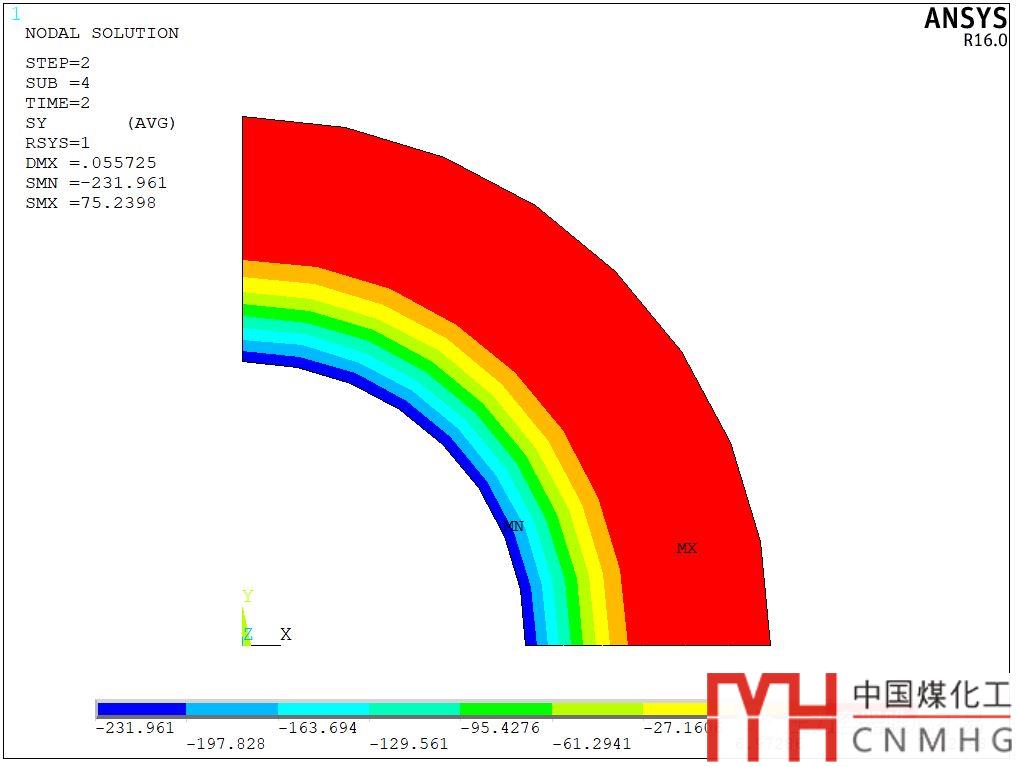

周向應力分布：

軸向應力分布如下圖：

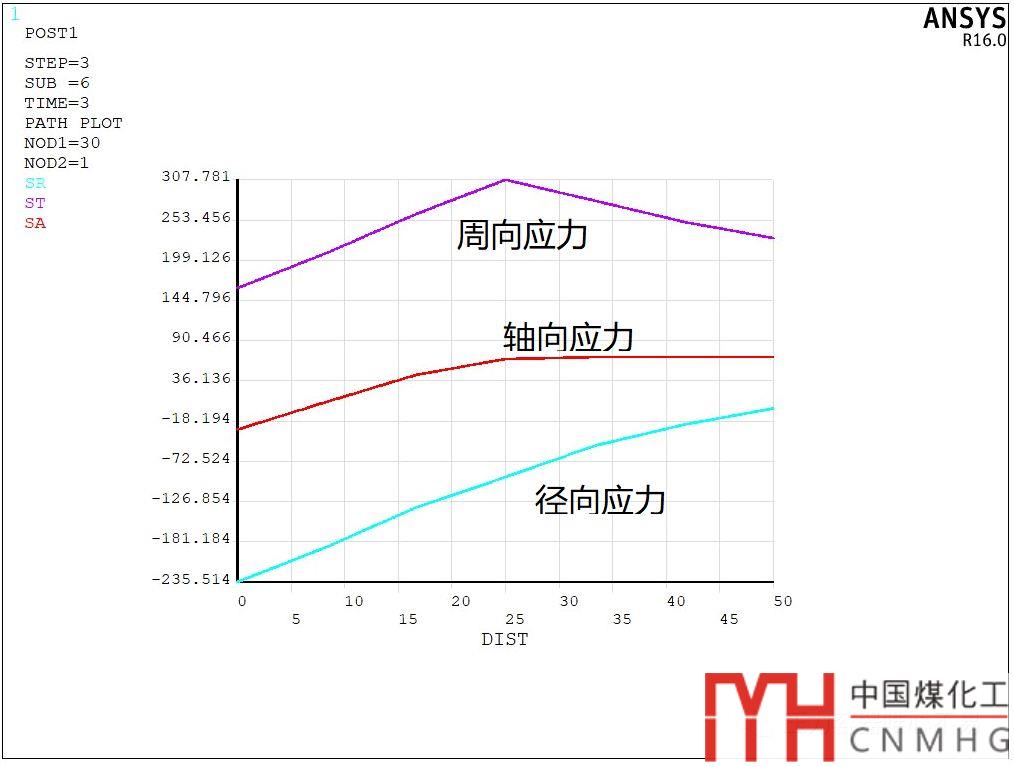

那么合成應力是什么樣子呢？

與之前書本的合成應力圖比較，是不是非常像。

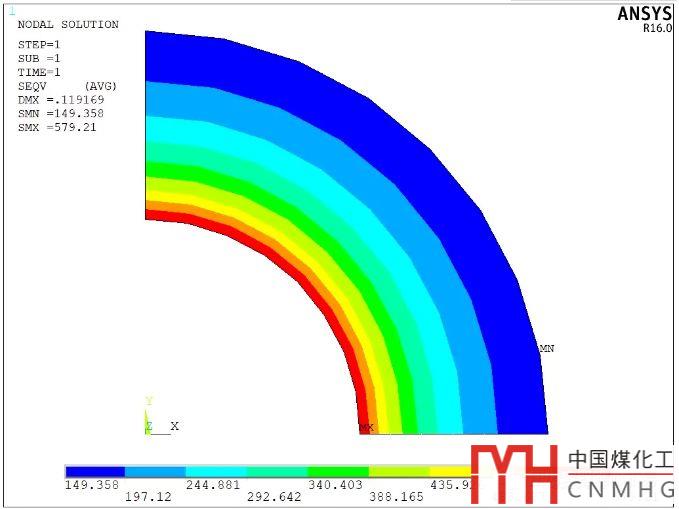

回顧昨天的文章，其初次加載時的應力分布如下圖：

上圖內壁的應力達到579MPa，實際上已經屈服，發生塑性變形。

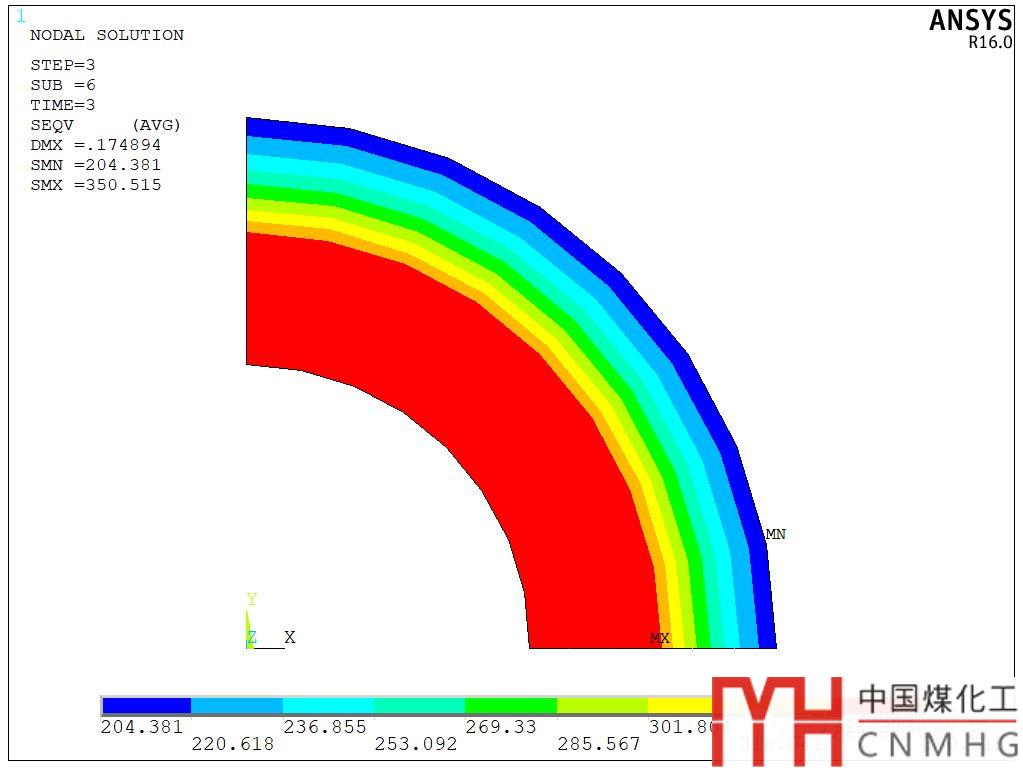

而卸載后重新加載的應力分布圖如下圖：

紅色為塑性區，其值為345MPa，當內部屈服后，塑性區擴展到筒體截面。
