在給結構提錨固螺栓載荷時，結構問了一個問題：

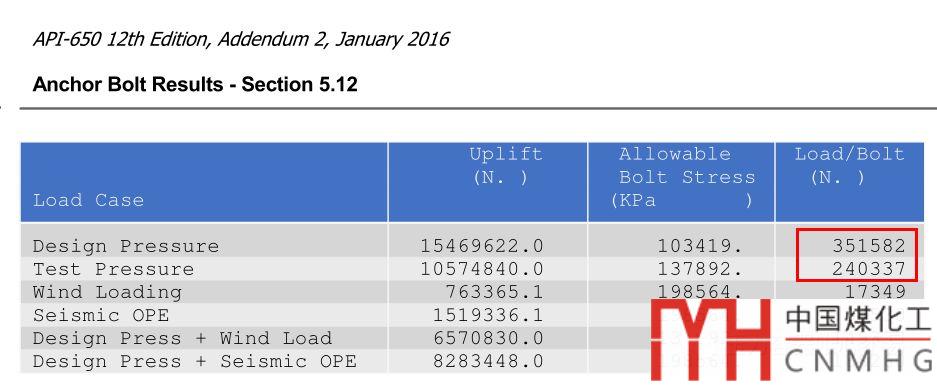

為什么螺栓力設計工況要比操作工況大那么多。按照道理，設計壓力小于試驗壓力，減去的重量相差不多，為什么設計壓力反而要高那么多呢？

為此專門看了一下軟件的計算過程：

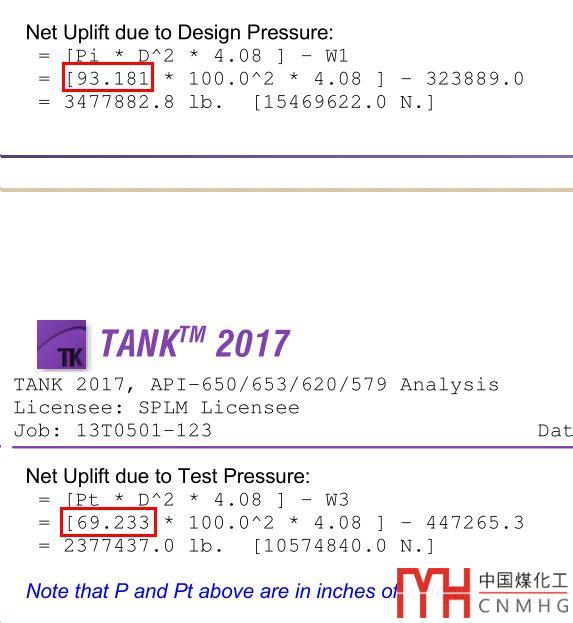

發現一個問題，我們輸入的設計壓力是69.233in的水壓。為什么按照設計壓力計算的時候用的是93.181in水壓。而按照試驗工況時是69.233in水壓？

按理來說設計應該用69.233，試驗應該用1.25*69.233=103.8in。

于是我們咨詢了鷹圖的技術人員得到的答復是：

首先對于設計工況

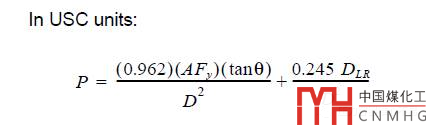

我們需要先確定Pi，根據附錄F4.1，設計壓力P為

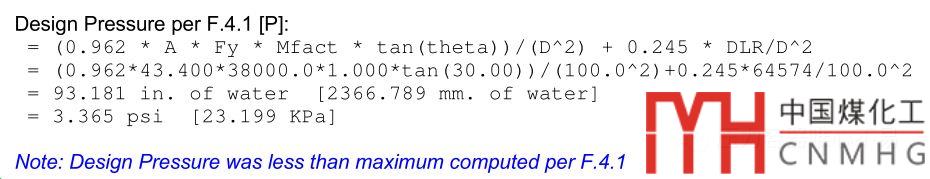

軟件里計算如下：

轉換成水壓為93.181in水壓。

對于Test Pressure，我認為應該參考F4.4，取罐頂?shù)脑O(shè)計壓力，即您定義的2.5psi。

2.5 psi 要轉化為inches of water：

2.5*12/0.433=69.2 inches of water

答復的好似很有道理，不過還是需要翻看原文，在對比2016版和2013版API中，發現這地方規范是有改動的。

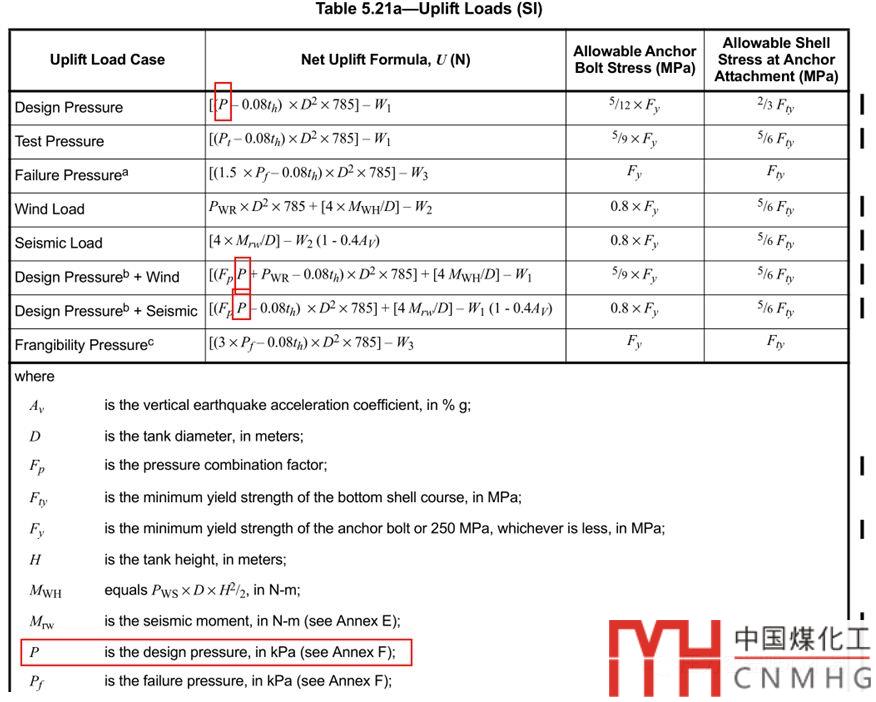

在API 650-2013版中，Table 5.21a使用的P，和附錄F中的P對應。

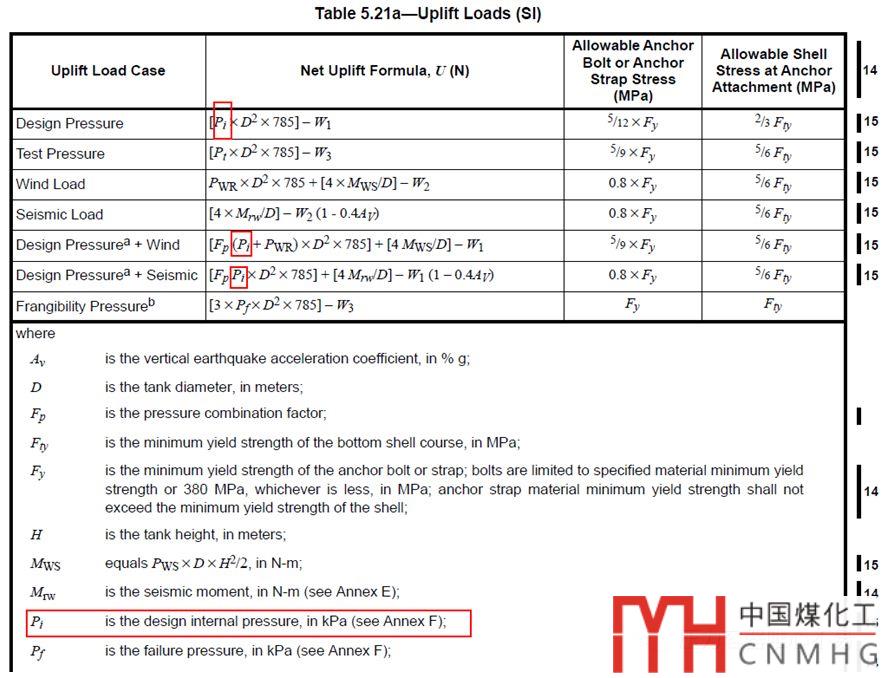

在API 650-2016中Table 5.21a公式已經修改了,P改為了Pi，和附錄F的符號，描述都能夠?qū)ι稀?/p>

所以根據API 650-2016原文， Design Pressure中的升舉力中的Pi應該為儲罐的設計內壓（Design Internal Pressure），此值為工藝提供寫在數據表中的設計壓力。

API650-2016規范中要求Pi= Design Internal Pressure，而TANK軟件中用的是P=Internal design pressure， 用P的原因是因?yàn)?013版采用了P的符號。

綜上所述：TANK計算中采用P來計算是不符合最新的API650-2016規范。
