5）內壓對于罐頂?shù)挠绊?/span>

API650-2013以及以前的版本對于內壓對罐頂厚度的影響是不考慮的，從API650-2016開始，罐頂都需要通過內壓核算。

原先有篇關于內壓儲罐錐殼的一篇案例：

https://mp.weixin.qq.com/s/FNt3M_ExQ_ImoIZFA2q4Dw

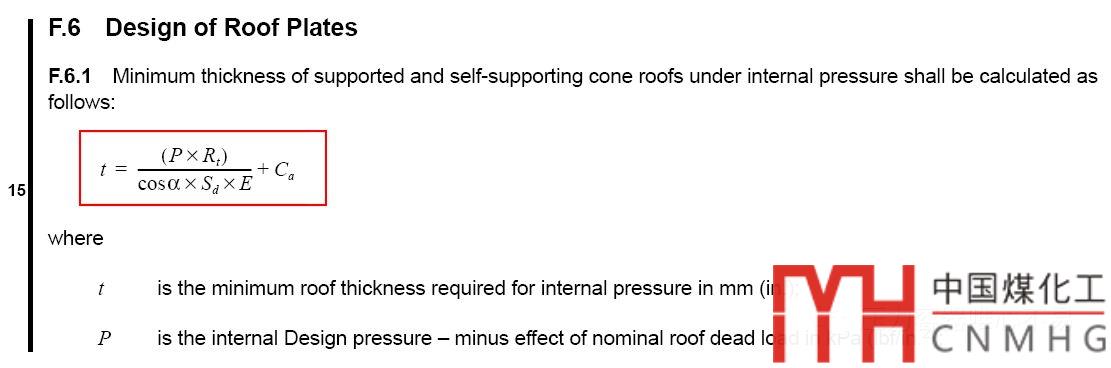

API650-2016對于錐頂?shù)挠?jì)算增加了一個公式：

這個公式看上去很眼熟，這個不就是內壓錐體公式嗎？規范要求錐體直接按照錐體的大端直徑計算周向薄膜應力。一般來說對于大直徑的錐體，一點點的內壓都會使的壁厚增加非常大。所以對于帶壓的錐殼，很可能按老的規范計算通過，但是按照新的API650-2016計算是通不過的。

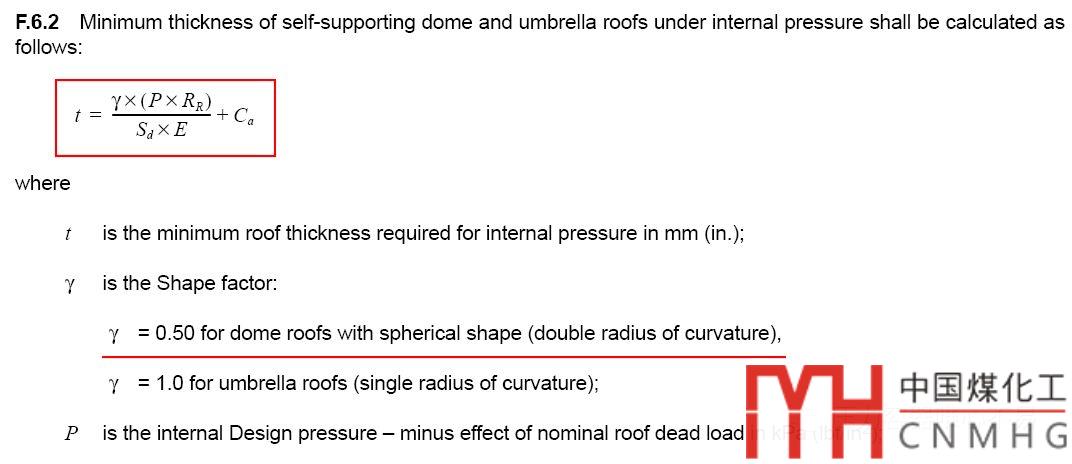

對于拱頂也有類似的要求：

不過拱頂是按照球形封頭的PR/2S來算，所以一般內壓不會有問題。

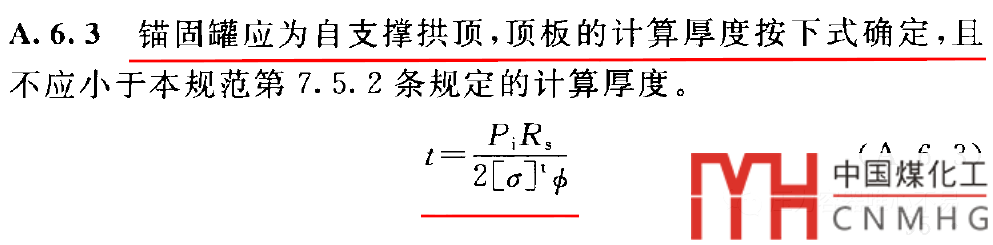

GB/T 50341-2014更簡單粗暴一點，一條規定，基本直接把帶壓錐殼給禁了。而且拱頂也需要按照球形封頭公式計算一下厚度是否足夠。

6）拱頂繪圖

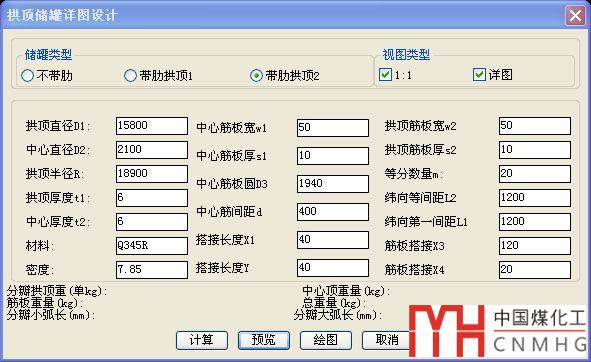

為了加快罐頂?shù)睦L制，VCAD開發了儲罐罐頂?shù)睦L圖程序。

VCAD罐底板程序說明：

1.程序可以繪制不帶肋，中心帶肋，帶2根肋的拱頂。

2.拱頂直徑D1指拱頂與包邊角鋼接觸圓直徑。中心直徑D2為中心蓋板的直徑。搭接長度x1指蓋板與瓜瓣搭接寬度。Y指瓜瓣之間搭接寬度。其余尺寸均可點擊預覽，按圖示填寫即可。

3. 在繪圖之前先按計算，程序會計算重量及大小弧長。通過大小弧長的合理性確定等分?jǐn)?shù)量m的合理性。

如果儲罐帶肋，那么在完成詳圖繪制后，可能少量的修改，比如包邊角鋼的位置形式和罐頂板展開尺寸的標注。需要標注的數值在圖形中用表列的形式表示出來了（見下表），只需要按圖填寫進去就行了。

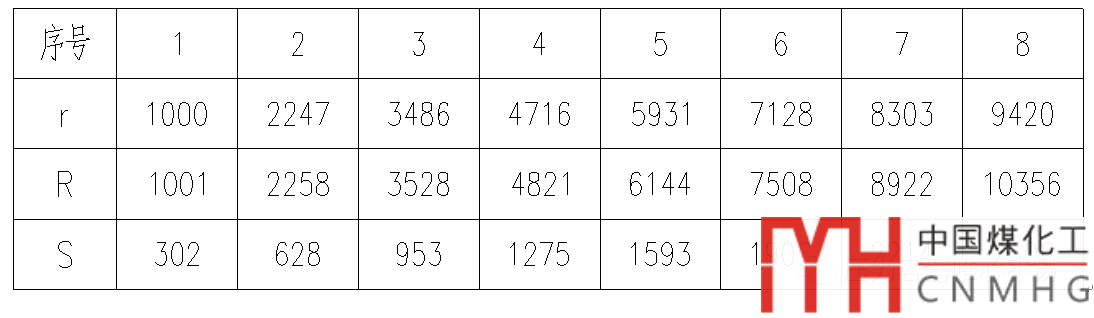

罐頂展開尺寸表

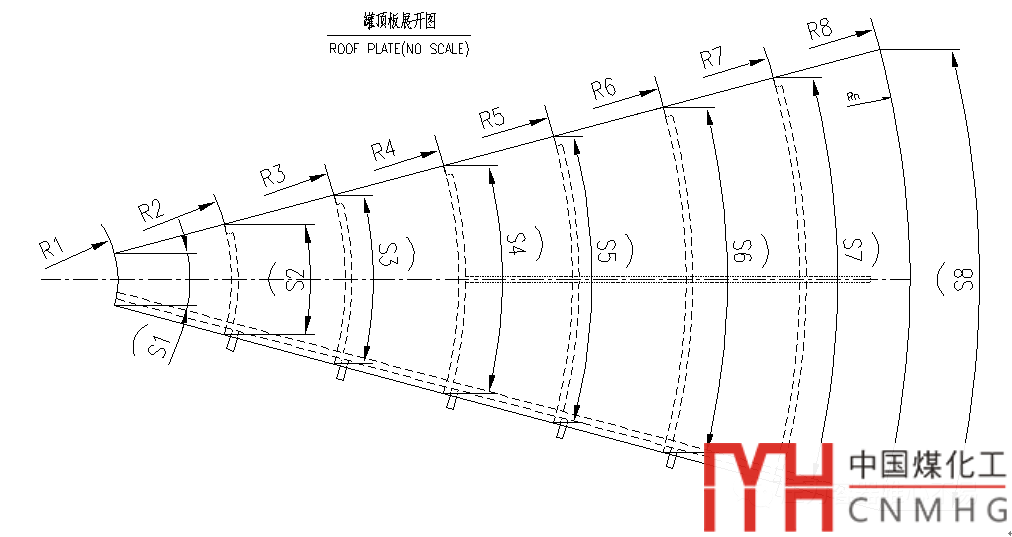

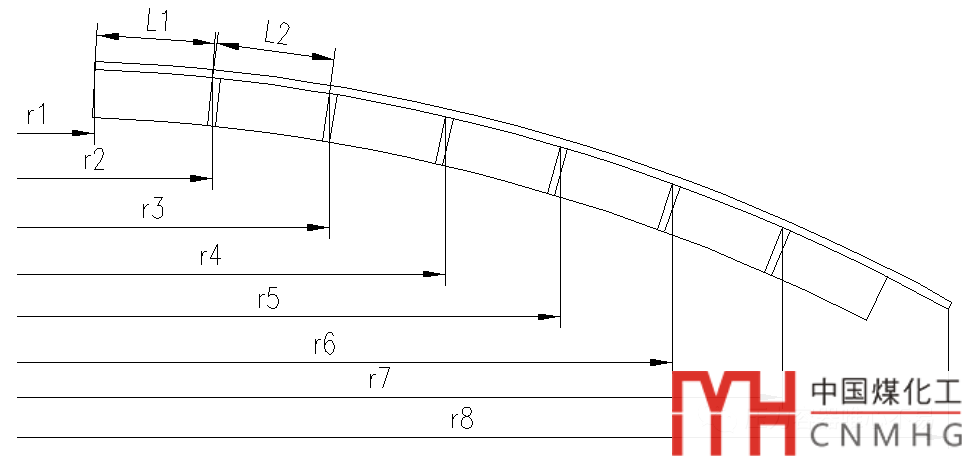

S1~Sn，R1~Rn，r1~rn的含義

其符號S1~Sn，R1~Rn，r1~rn的含義按照上圖所示

注意上面圖示r,R,S的含義及填寫方法。

當輸入的L1，L2不同時，展開的rRS也不一樣。

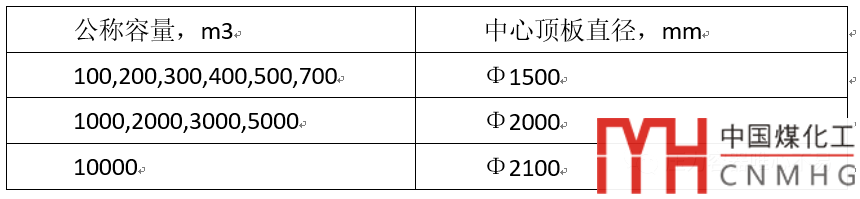

對于中心頂板的直徑可以參考化工設備設計全書中《球罐和大型儲罐》表5-1

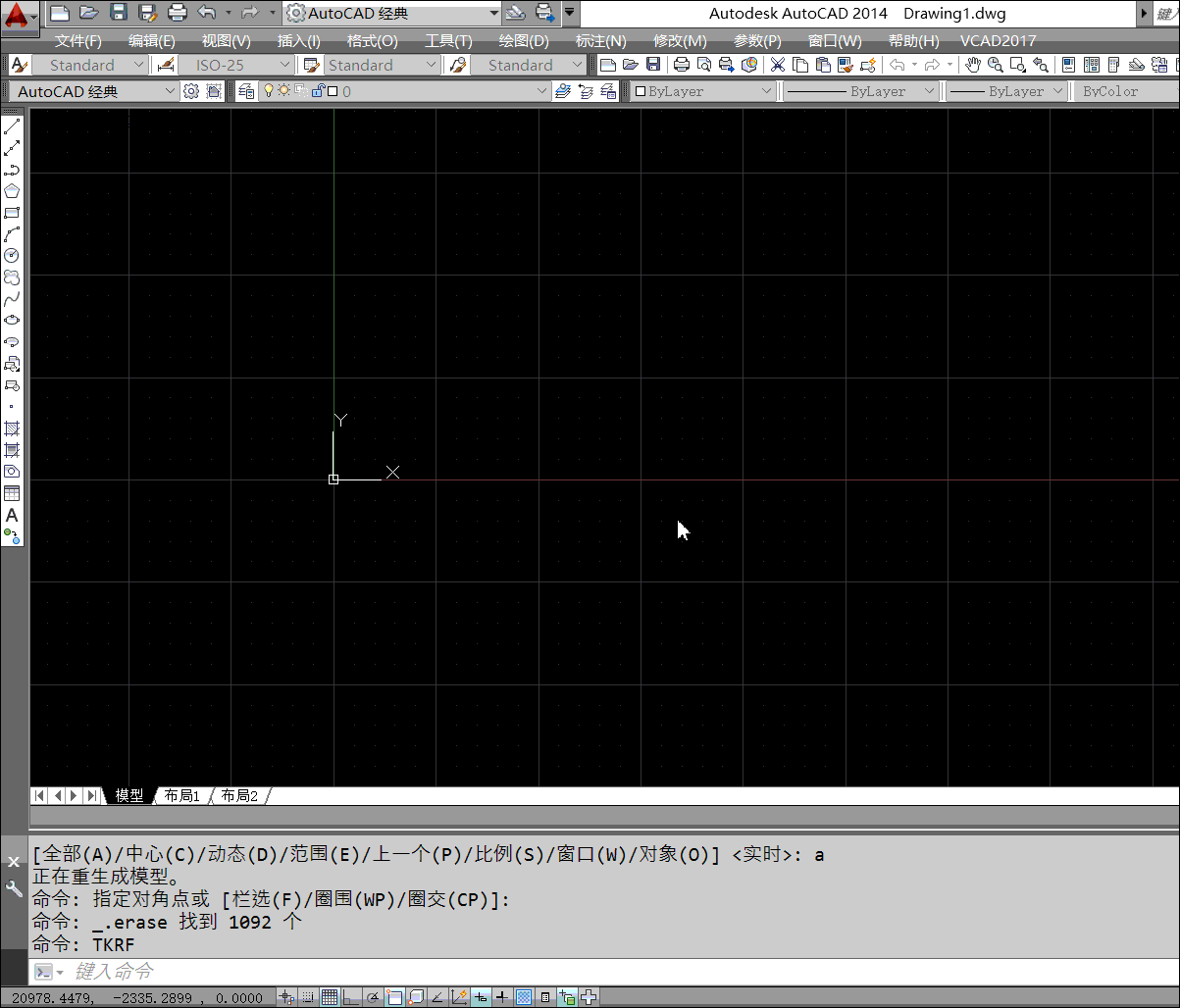

程序演示效果如下：

7）拱頂制造圖示

先制作胎具，預制完成拱頂后在胎具上核對是否貼合，如果不貼合再調整。

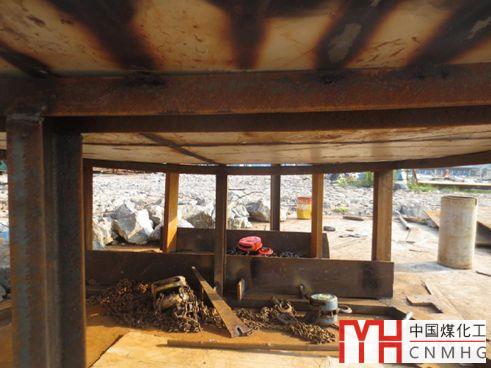

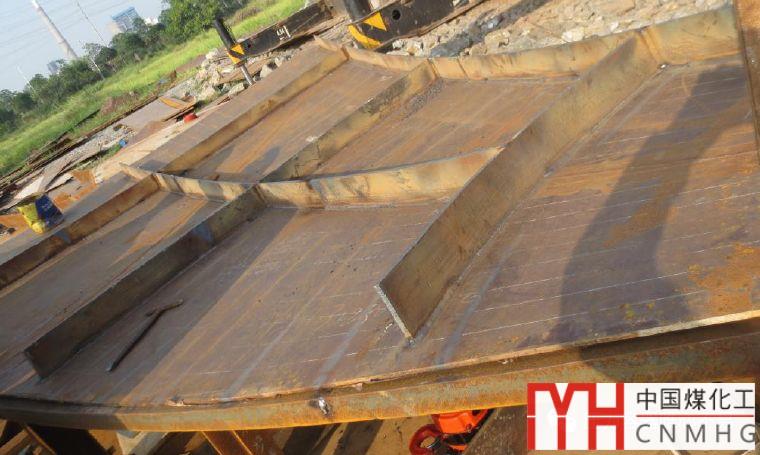

胎具預制

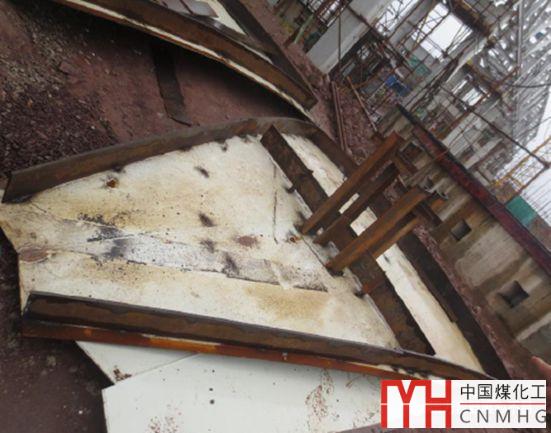

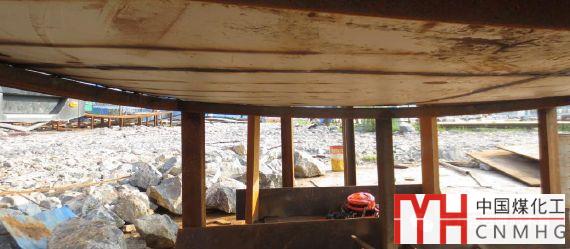

檢查是否與胎具貼合

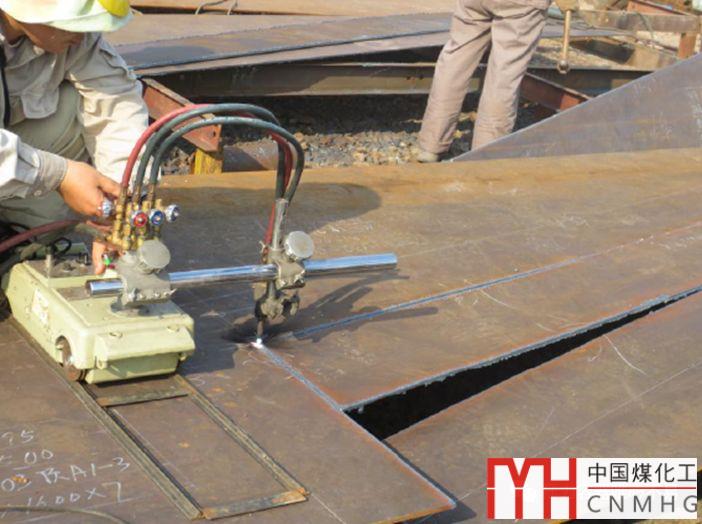

頂板火焰切割

頂板制作過程中常見問題：由于頂板采用的是滾輪機，只能壓制一個方向的弧度，而球殼是雙曲的。很多時候無法貼合。

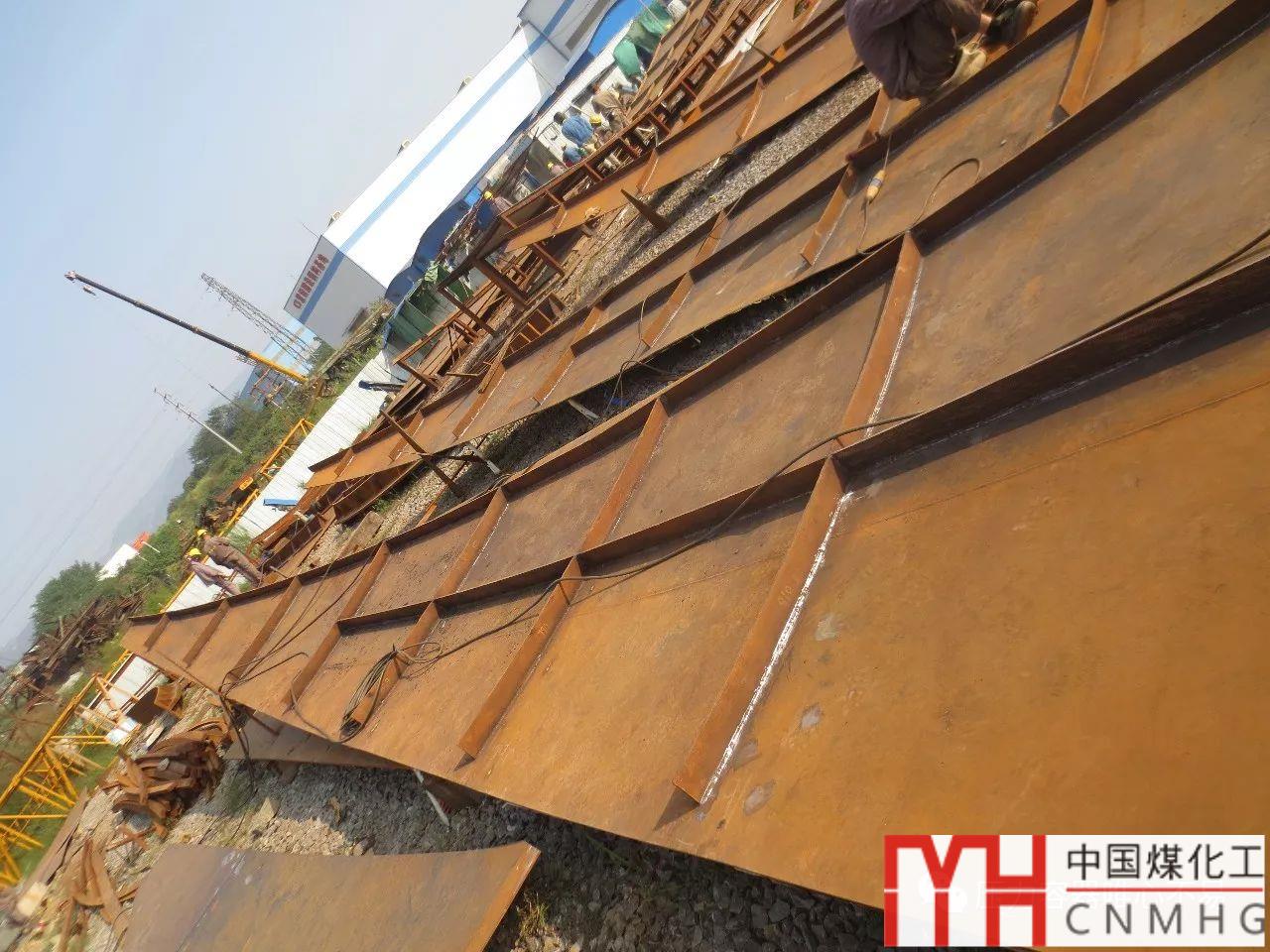

預制成品

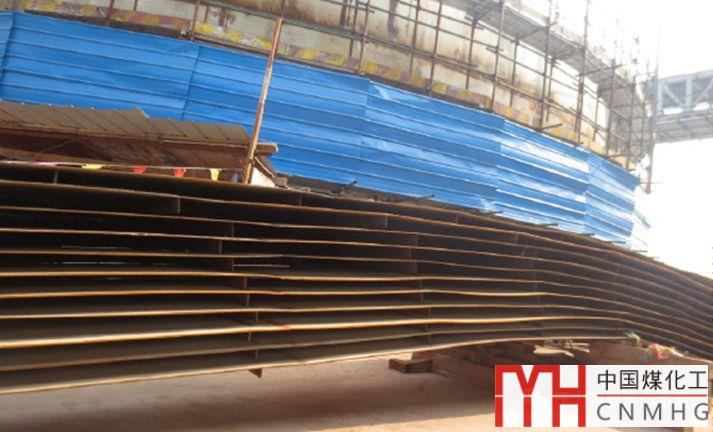

運到現場的罐頂板

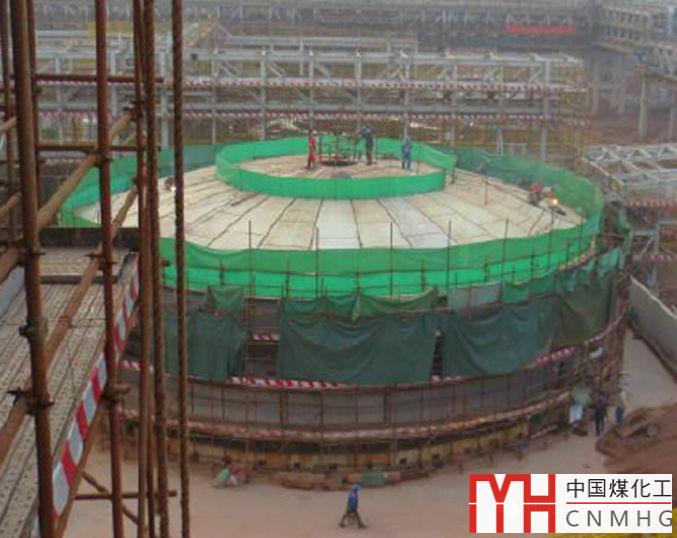

罐頂?shù)陌惭b
