教程 | Origin調節Contour圖的顏色圖例
時間：2020-08-30
來源：編輯之譚
瀏覽：
教程

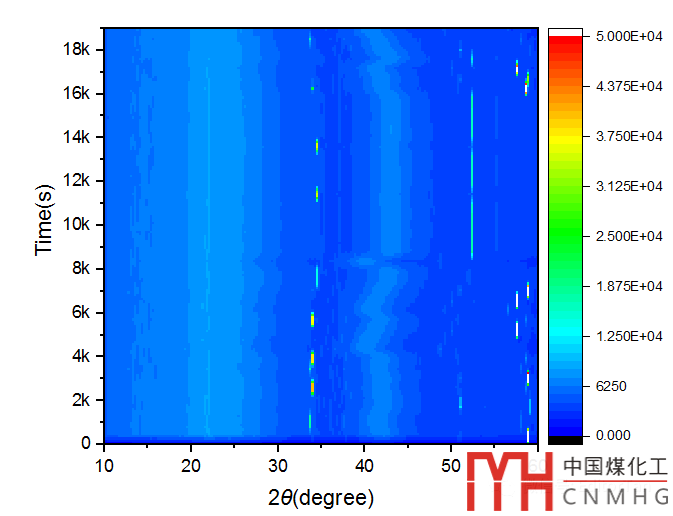

有時候利用Origin模板能快速秒繪一張完美的圖，幾乎不用修改。有時候也可能不是很滿意，需要稍作修改。例如山東理工大學的王博提供一個很好的案例：上圖的左圖中，同步輻射XRD的contour圖例中有紅，但圖不見紅！咋整？

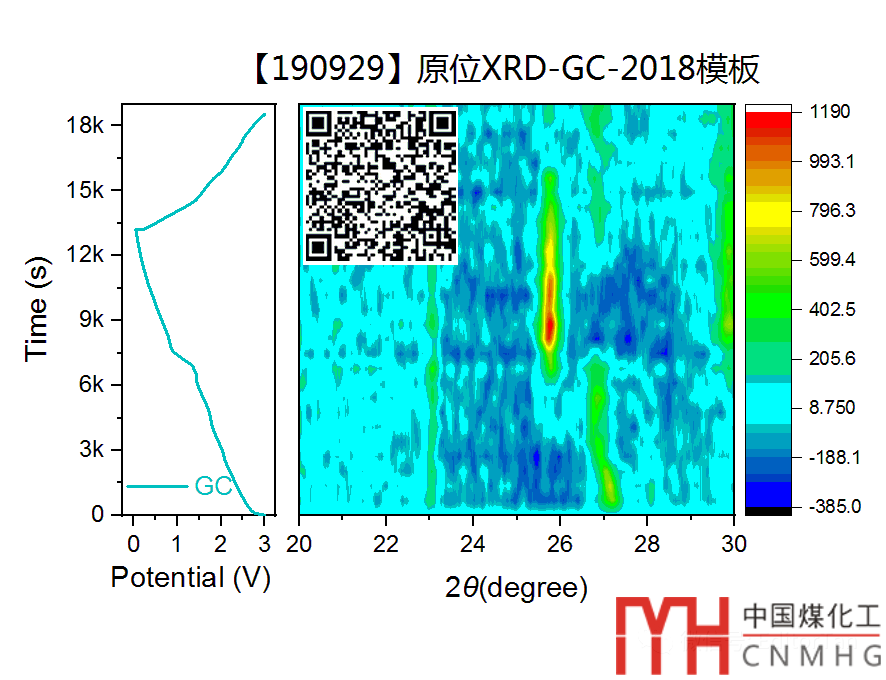

在譚編之前的一篇教程中提供了一個快速模板
就是下面這篇教程
模板：Origin繪制Contour原位XRD-GC圖

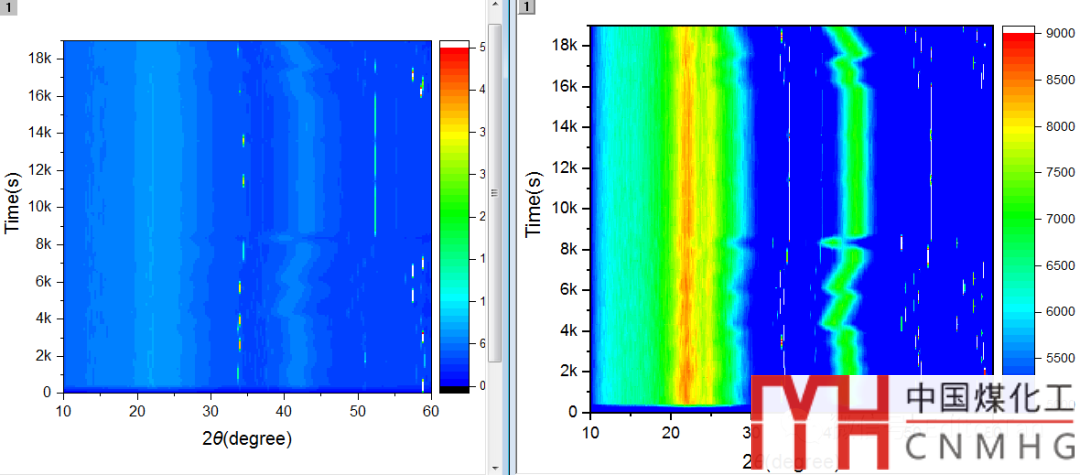

這是因為圖例中colormap的顏色范圍太寬。實際上，XRD峰越強，顏色值（下稱“顏值”）越高，如下圖所示，峰的顏值只達到淺藍色，也就是圖例中的10000以下，所以，XRD的contour圖中并沒有出現高顏值的紅色，因此，我們需要調節圖例中colormap的顏值范圍。

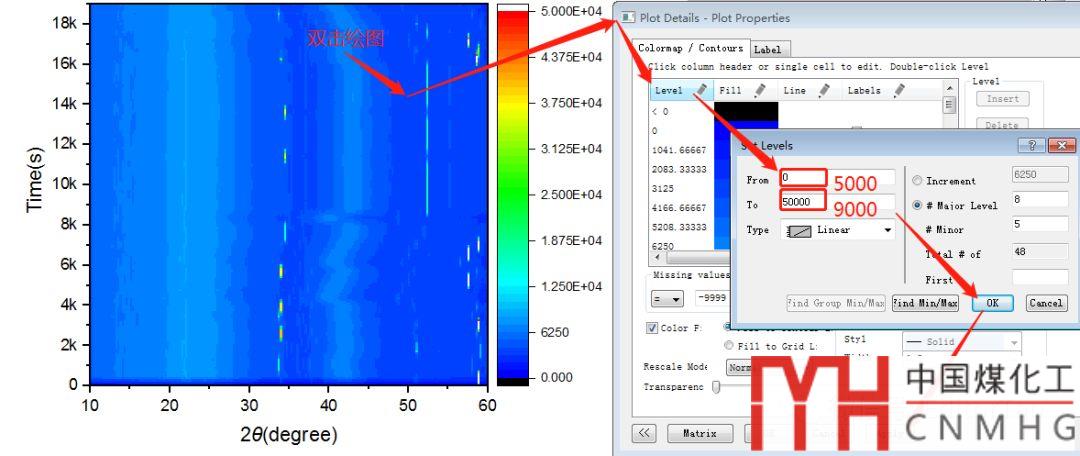

雙擊繪圖，按照以下步驟修改顏值范圍。

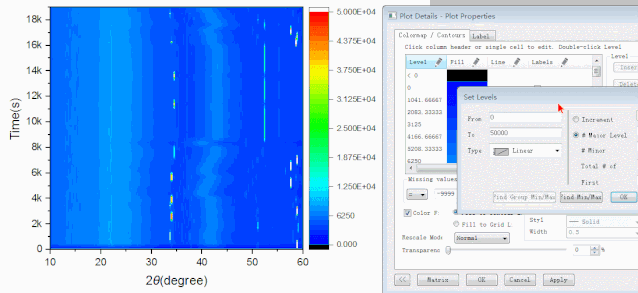

下面演示一下：
