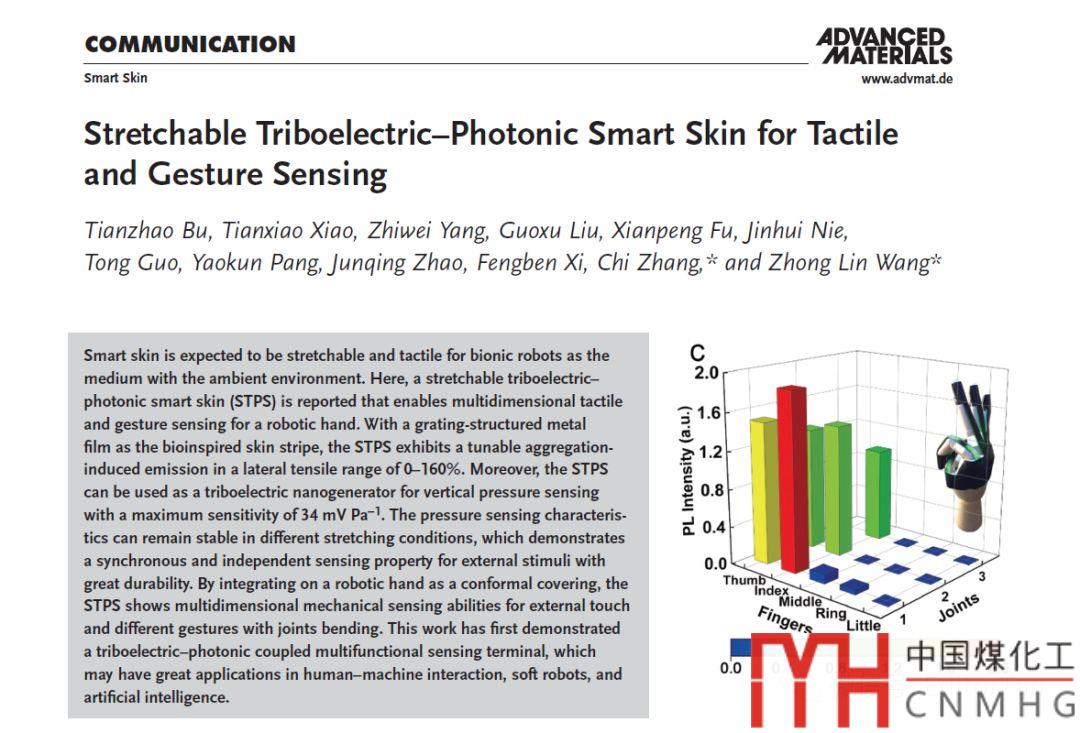

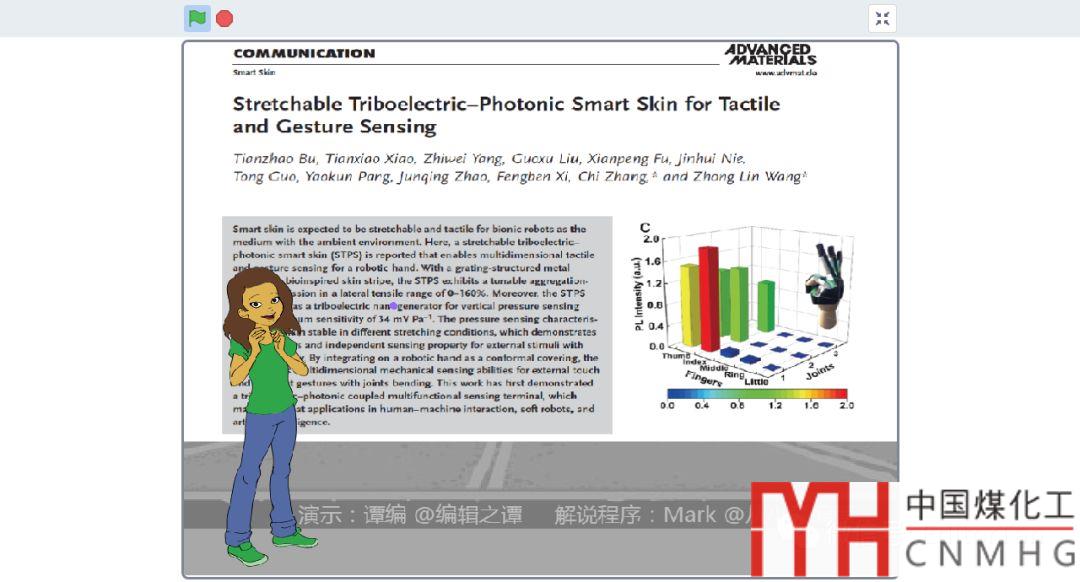

東華大學的汪博士提出一個問題：怎樣畫三維柱狀圖。汪博士提供了一篇王中林院士的文獻圖，畫一個只有四根柱子的三維柱圖。

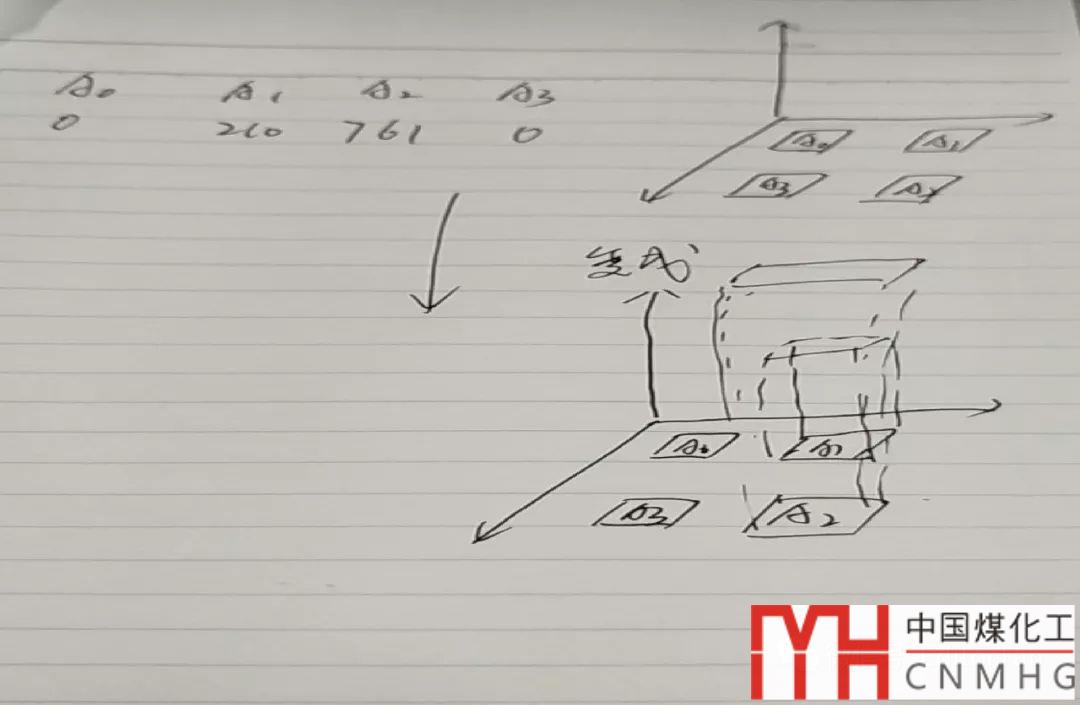

畫了一個草圖，A0、A1安排在第二行，A3、A2安排在第一行。相信很多同學在畫3D柱圖時，都很蒙圈兒！
今天，譚編給大家透徹地講解一下，3D柱圖到底是什么原理！下面視頻演示2×2、3×3、舉例、堆積柱狀圖的原理和應用。
<iframe class="video_iframe rich_pages" data-vidtype="2" data-mpvid="wxv_1098671264794804227" data-cover="http%3A%2F%2Fmmbiz.qpic.cn%2Fmmbiz_jpg%2FDdFwU1ZicFqHMybjJVLNmzynj6oBpDesat3TicYjI3cRn6C3zYRHQ8sUCntZQx5R37vibEhQlHSpZRa6GfNfrMlng%2F0%3Fwx_fmt%3Djpeg" allowfullscreen="" frameborder="0" data-ratio="1.3333333333333333" data-w="1344" src="https://mp.weixin.qq.com/mp/readtemplate?t=pages/video_player_tmpl&action=mpvideo&auto=0&vid=wxv_1098671264794804227"></iframe>
以下是詳細說明。點擊文末的【閱讀全文】有送20套o(hù)rigin模板的福利！

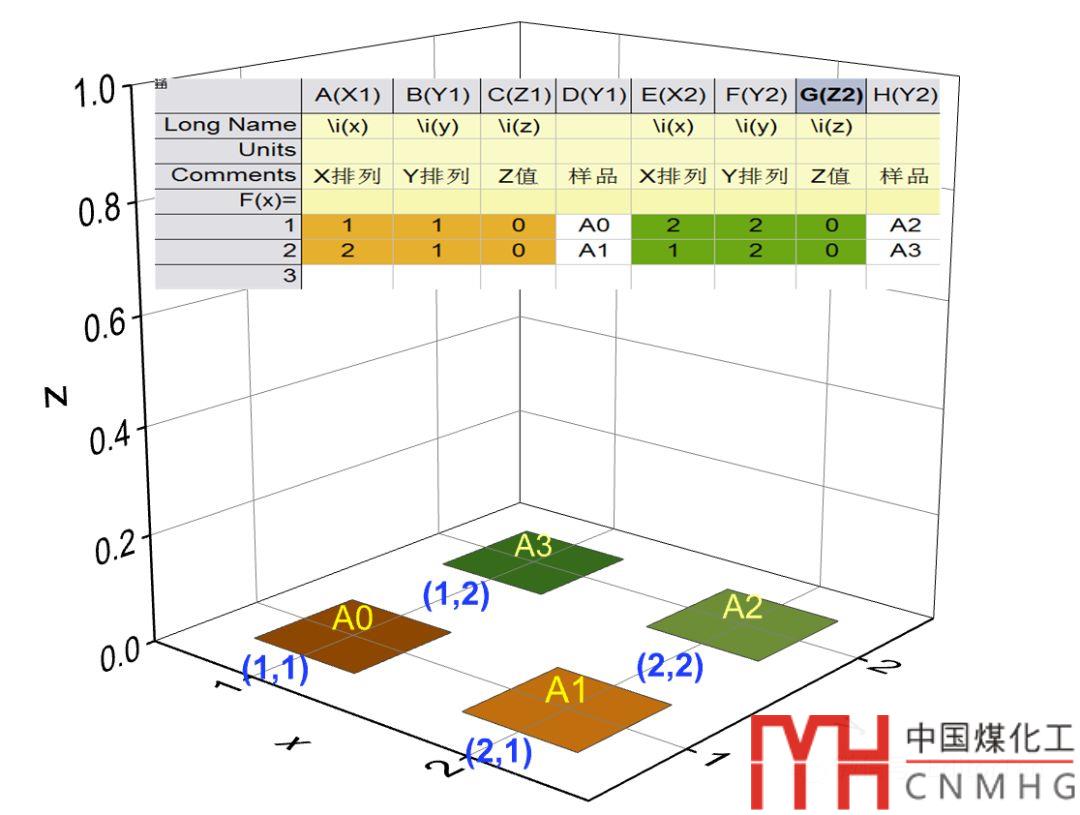

這是2乘2的4條柱狀圖的布局，為了看清楚四根柱子的自由布局，Z列數據都設置為0，即沒有柱高，只有柱子的底面。圖中標注了4根柱子的坐標，分別對應于數據表中的X和Y列數據。
我們可以修改一下每個組圖XY數據，圖中幾個色塊的位置就會發生變化！大家要對三維坐標ξ中XY平面的幾何性質要有概念，這樣我們可以根據XY的值，這里是（x,y）坐標，來隨意設置柱子的位置了。

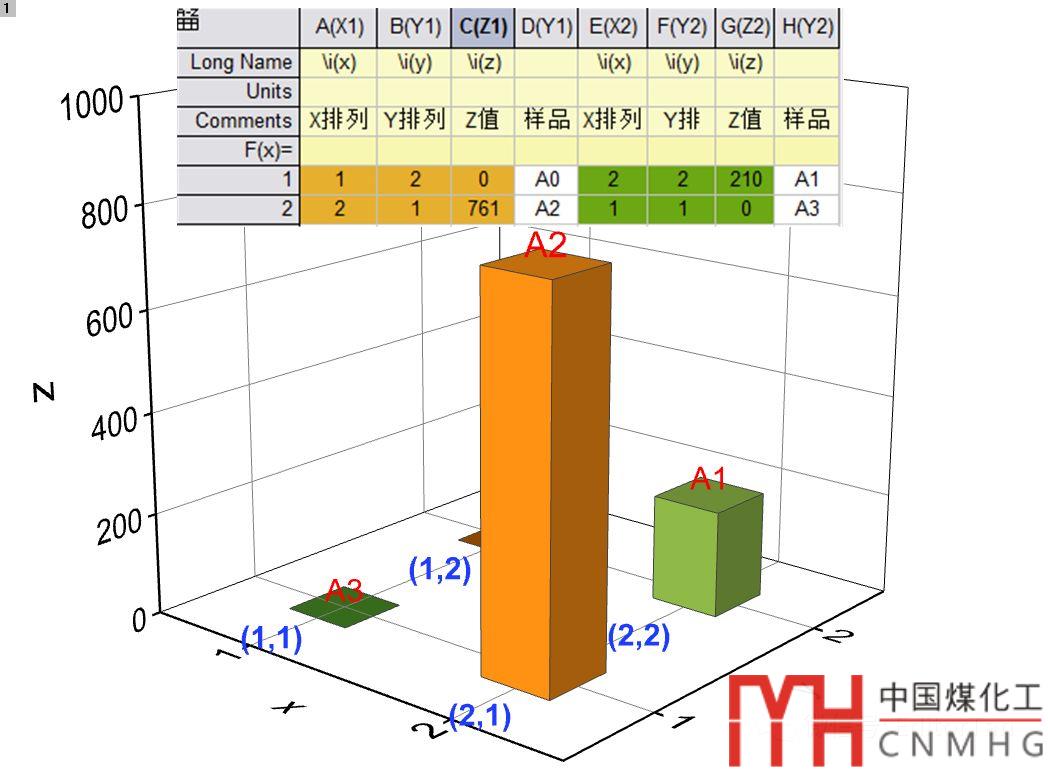

我們?cè)賹⒕唧w的Z值填進去，這樣我們就成功繪制出自定義布局的三維柱圖了。

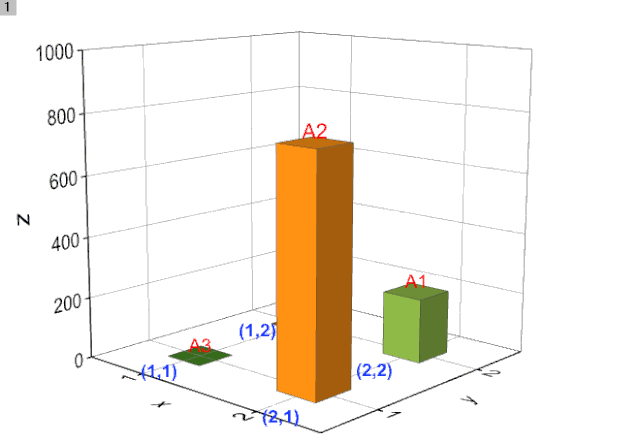

但是，汪博士提出的這個布局，由于A2太高會擋住A0，可以點擊圖片，向右旋轉一下。

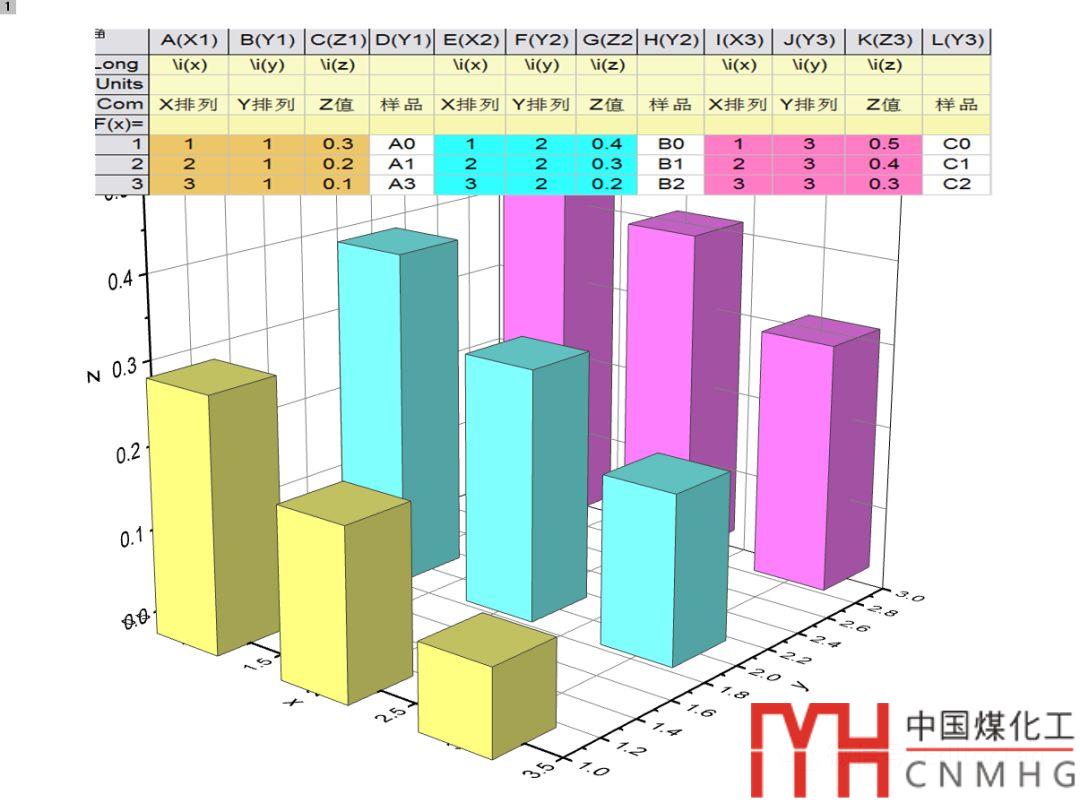

下面我們將數據表拓展成3乘3或者更多，我們需要在2乘2的基礎上在表格的右邊增加一組數據（共4列）
數據結構跟它前面的兩組數據一致，同時在表格中新增一行，由原來的2行變?yōu)?行。我們用不同的顏色區分這3乘3的數據表。
前面我們了解了三維柱圖布局的基本原理，接下來舉個例子，怎樣與實際的實驗參數聯系起來呢？這是關鍵，敲黑板了！我們看這張圖和它的數據表。

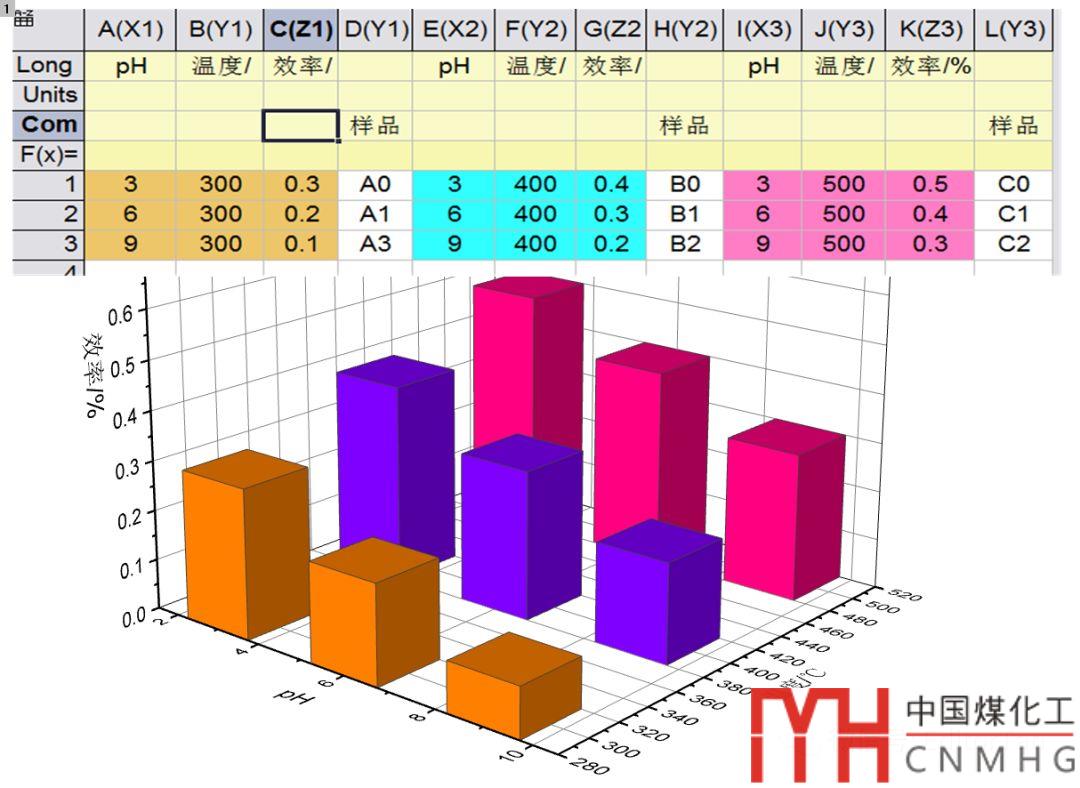

XYZ分別是pH、溫度和效率，這里有三組數據，大家仔細觀察數據結構。這三組的pH都是三六九的變化，而溫度按照300、400、500分為第一二三組，Z列數據是這兩個條件變化對應的實驗數據。

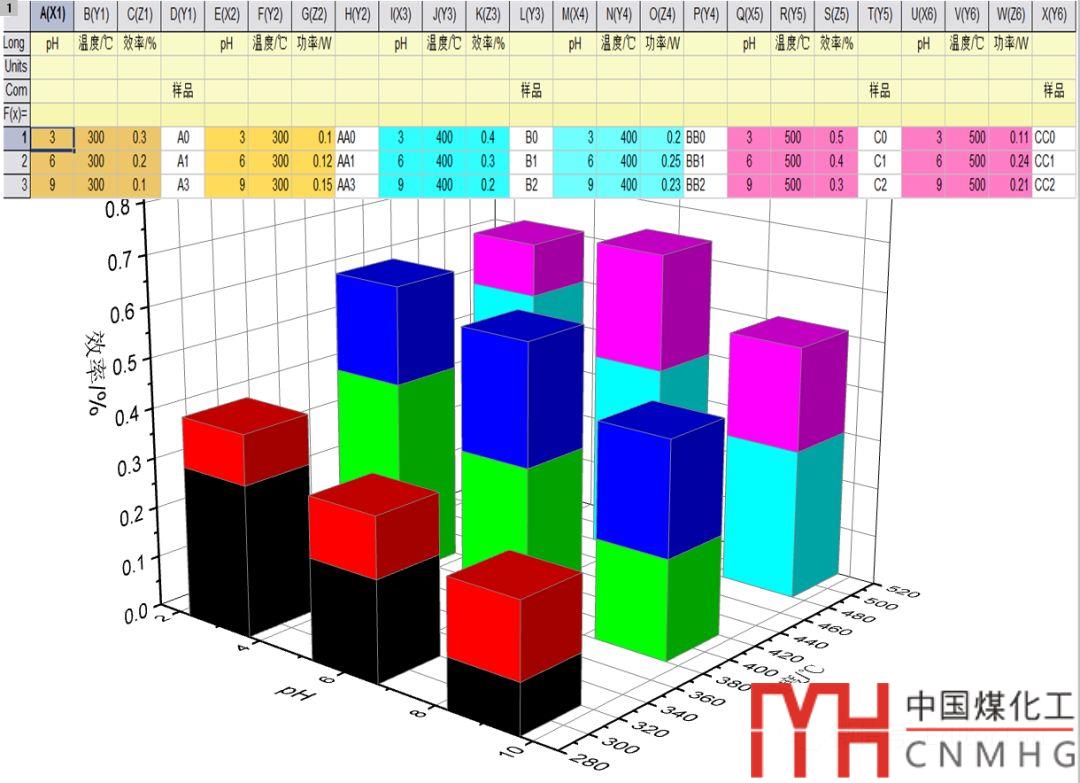

講到這里，相信大家都能畫出三維柱狀圖了，關鍵是構建數據表。那么對于同樣的3乘3的柱圖，怎樣實現堆疊3D柱圖呢？大家請看這張圖和它的數據表！
其實是在剛才我們舉例數據表的基礎上，橫向增加了許多列，大家仔細觀察上圖中的數據表，只有三行數據，但是有很多樣品列，相同堆疊的柱子其參數pH和溫度都是相同的，只是Z列不同。
像這張表堆疊了兩層柱子，如果想堆疊三層、四層甚至更多，只需要在這張數據表中橫向多增加相同參數的數據列就行了。
好了，今天的視頻教程就到這里了，大家可以分享本文到朋友圈，方便隨時翻看本教程，歡迎點擊右下方的“在看”讓更多的朋友為你點贊
