現場項目有三個西門子TP900 Comfort的觸摸屏，它們被連接到同一個Profinet網絡中，觸摸屏的程序用博途(TIA Portal)V13編寫，根據項目的要求，三個屏幕使用同一個程序。

一般情況下，觸摸屏的程序都是在內部調試時寫的，現場調試再根據實際情況做些修改。這不，我就在現場對一些畫面和變量進行了修改，準備下載到觸摸屏里。

下載前我習慣性的搜索了一下三個觸摸屏的地址，IP地址顯示A屏的為192.168.0.5，B屏的為192.168.0.10，C屏的為192.168.0.15，沒有什么問題，于是我選中了B屏，下載程序?，F(xiàn)在博途(TIA Portal)到Comfort屏的程序下載還是很快的，分分鐘程序就下載完畢了。

當我走到觸摸屏前檢查的時候，發現觸摸屏似乎不是在線狀態，很多應該和PLC交換數據的畫面的顏色沒有任何變化，經驗告訴我：現在網絡中出現了IP地址沖突的問題。于是我打開了B屏的IP地址的設置界面，額？B屏的IP是居然是192.168.0.15？什么情況？這不是C屏的IP嗎？之前我檢查B屏的IP是192.168.0.10，難道下載屏幕程序把觸摸屏的IP地址也修改了？

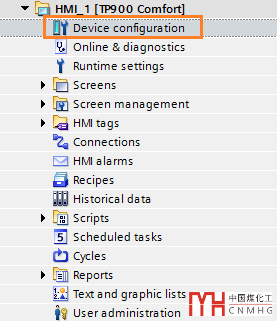

等等，讓我想一下，博途似乎有這個功能哦。于是我打開程序，在設備配置(Device configue)找到觸摸屏TP900 Comfort；

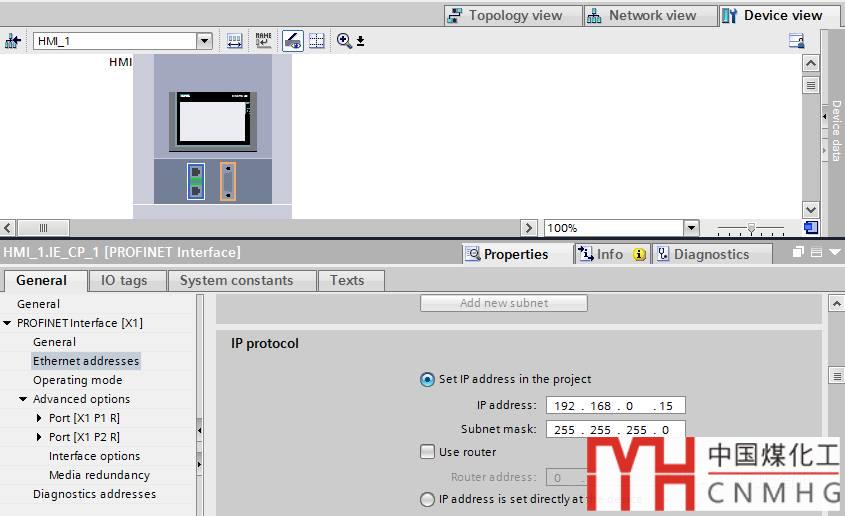

點擊[PROFINET Interface X1]，我發現網絡地址(Ethernet address)的IP協議中選中了"Set IP address in the project"，

難怪了，這樣設置的話，程序下載到哪個觸摸屏，哪個屏幕的IP地址就被修改成設置的IP了?？墒俏也幌胗庙?xiàng)目的程序來設置觸摸屏的IP地址，我希望在屏幕中手動設置。于是我取消原來的選項，點擊"直接在設備中設置IP地址(IP address is set directly at the device)"，OK了，保存，編譯。

然后在B屏中手動把IP地址修改成原來的192.168.0.10，下載程序。好了，觸摸屏與PLC通信正常，沒有IP沖突了。

本篇調試故事會小總結：

博途(TIA Portal)中可以通過項目來設置觸摸屏(HMI)的IP地址，當同一個程序要下載到多個觸摸屏的時候，若要使用該功能，請記得在下載之前把IP地址進行修改，否則會引起網絡中IP地址沖突的問題。你也可以選擇"直接在設備中設置IP地址(IP address is set directly at the device)"，然后在觸摸屏(HMI)中手動設置下IP地址就可以了。

今天的調試小故事就先分享到這里啦。
