S7-200 Smart CPU本體的RS485接口不支持Profibus-DP協議，不能直接連接到Profibus-DP網絡中。為了讓S7-200 Smart 能接入到Profibus-DP網絡，西門子推出擴展模塊——EM DP01。今天這篇文章，我們就來認識下這個擴展模塊。

EM DP01需要單獨供電，其外觀示意圖如下：

在模塊的上端有編號為X80的端子排，其中1號針腳（Pin1）接24V DC正極；2號針腳（Pin2）接24V DC 負極；3號針腳（Pin3）為功能接地；

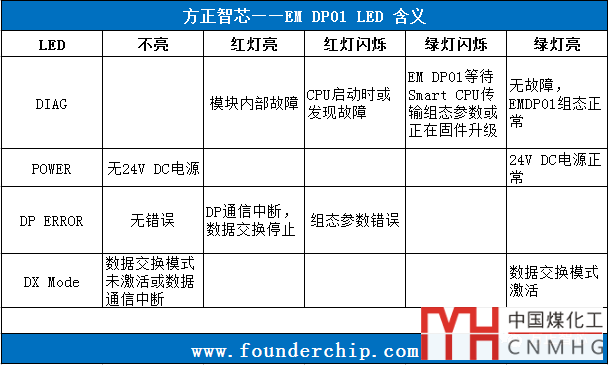

端子排的下端有四個LED指示燈，從左到右分別是診斷（DIAG）、電源（POWER）、DP錯誤（DP ERROR）和數據交換模式（DX Mode）。各LED燈的具體含義見下面的表格：

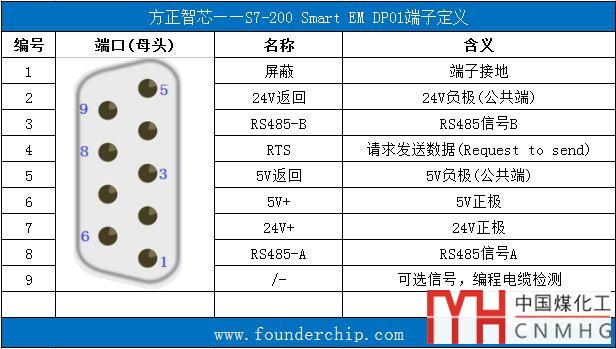

模塊的左下角是RS485的接口，接口的針腳定義如下面的表格：

EM DP01的RS485接口，支持Profibus-DP和MPI兩種協議，但都是Slave模式。也就是說，EM DP01用于Profibus-DP通信時，只能作為Profibus的從站（Slave），而不能作為主站（Master）。因此兩個EM DP01模塊之間不能通信；
EM DP01支持多種波特率，比如常見的9.6 Kbps、19.2 Kbps、500 Kbps等， 最大支持 12 Mbps。

在RS485接口的右側，有兩個旋鈕開關（S10和S1），用來設置EM DP01的Profibus網絡地址。把S10的值乘以10加上S1的值，就是當前模塊的網絡地址。

EM DP01一方面和Profibus網絡的主站進行通信，另一方面和S7-200 Smart CPU進行通信，為了保證數據傳輸?shù)臏?zhǔn)確性，EM DP01采用“緩沖區一致性”的方式進行數據傳輸。

什么是“緩沖區一致性”呢？它其實是Profibus協議支持的一種“數據一致性”方案。

Profibus協議支持三種“數據一致性”方案：字節一致性、字一致性和緩沖區一致性；

• 字節一致性：是將“字節（Byte）”作為一個整體進行傳輸，不會因?yàn)橹袛喽淮驍啵?/p>

• 字一致性：是將“字（Word）”作為一個整體進行傳輸，不會因?yàn)橹袛喽淮驍啵?/p>

• 緩沖區一致性：是將“緩沖區（Buffer）”作為一個整體進行傳輸，不會因?yàn)橹袛喽淮驍啵?/p>

EM DP01采用的數據一致性是“緩沖區一致性”，具體的實現方法如下：
當EM DP01接收到來自Profibus-DP主站的消息時，它會將這個消息作為一個整體，傳送給S7-200 Smart CPU，傳送的過程不能被中斷；S7-200 Smart接收到整個消息后，會將其作為一個整體，傳送到V存儲區，這個傳送過程也不能被中斷；發送的過程也是采用類似的方式，只是方向相反。這種把緩沖區的內容作為一個整體進行傳輸?shù)姆绞剑ＷC了數據的一致性，提高了通信的可靠性。

關于EM DP01的具體的通信實例，我們將在后續的文章中介紹。
