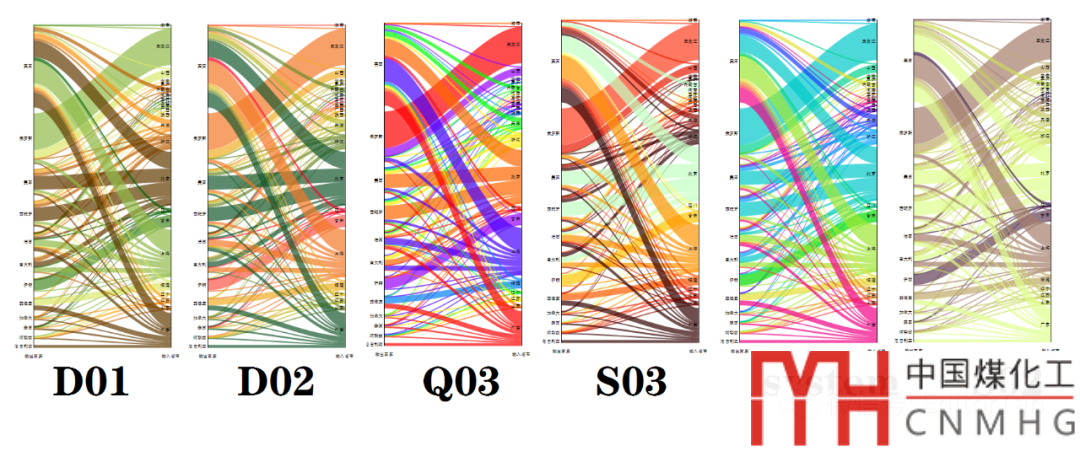

災難過后，我們迎來了春暖花開，又迎來了開學返校！看看上圖這張?；鶊D！
教程 | 海外新冠疫情最新動態！南丁格爾玫瑰圖Origin畫這個圖需要25項技能！
感謝中科院某所尹博士的推薦。今天推出另一種以人名命名的圖：桑基圖。

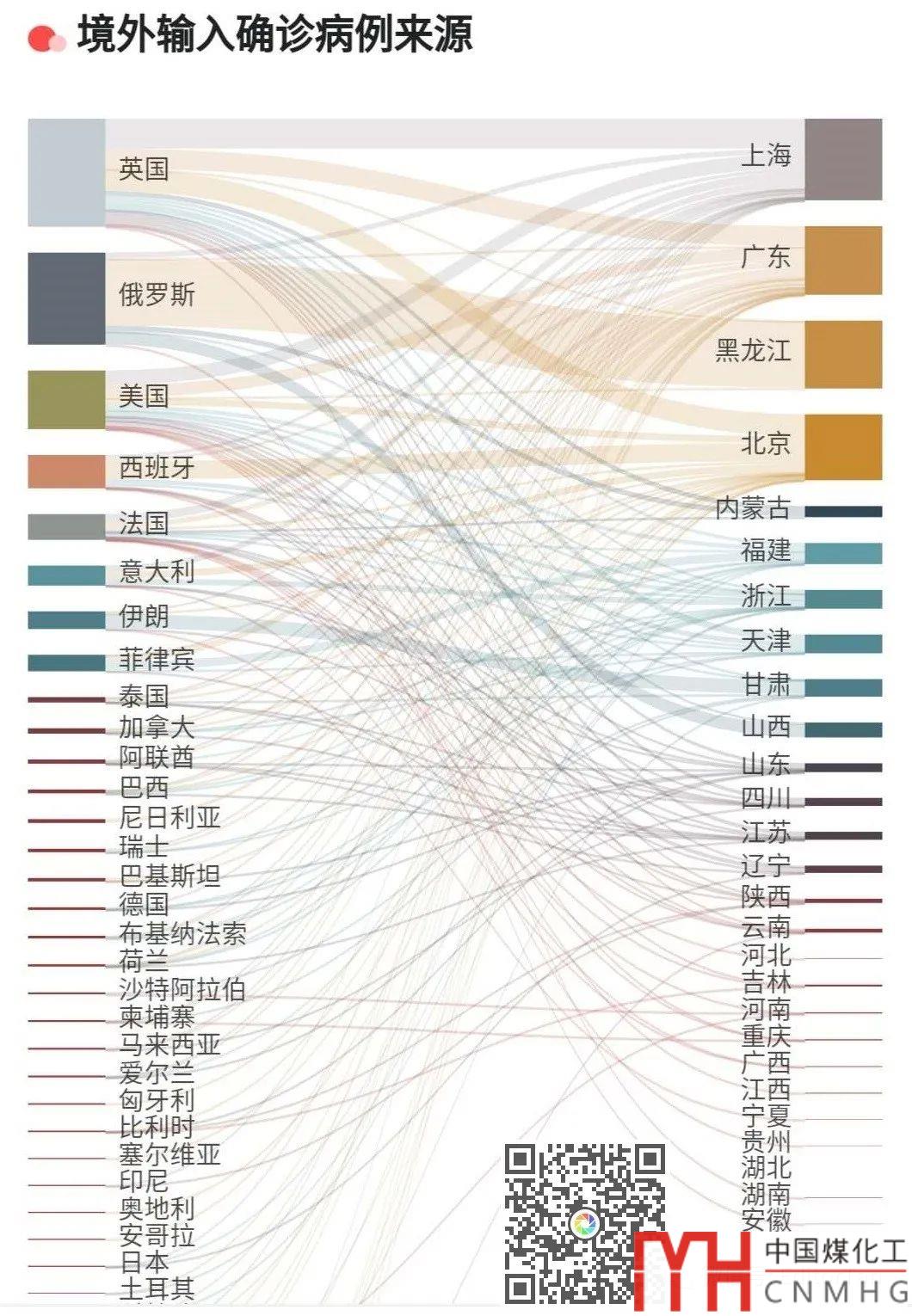

上圖來源于“鳳凰新聞”，長按上圖，識別二維碼，可以訪問實時動態的?；鶊D。
閱讀完本教程，get 10項繪圖常用技巧：
.技巧1：利用Excel公式創建重復數據
技巧3：按Ctrl滾動鼠標縮放繪圖視圖大小
技巧4：利用縮放平移工具調整視圖大小和位置
技巧8：調整?；鶊D節點重疊文字的間距
文末免費領?。壕毩?xí)文件

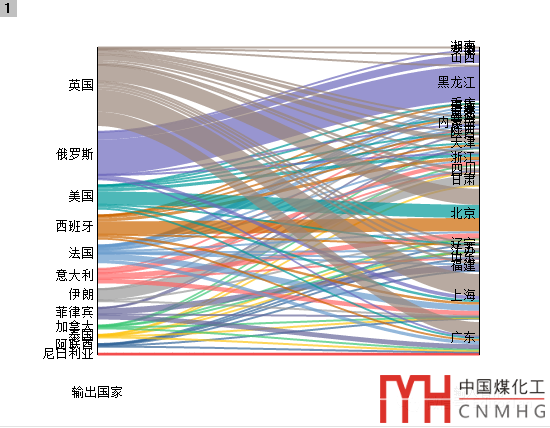

選中AB兩列數據，在Origin中調用平行集工具繪圖：

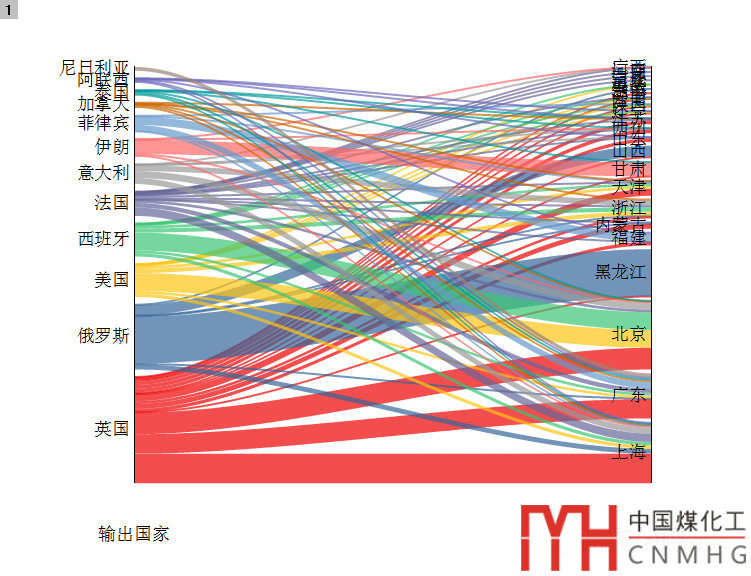

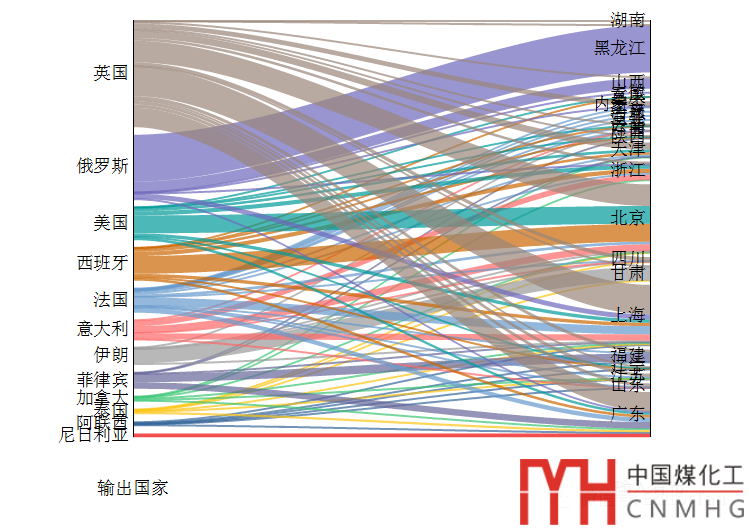

但是有個問題：各國的輸入數量都相同？！
Origin中平行集工具有個特點，它不需要我們匯總數據，只需要原始記錄的流水賬本，因此，我們不需要對數據匯總。

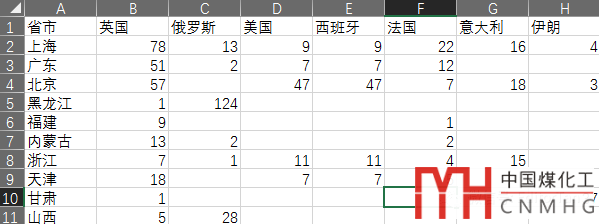

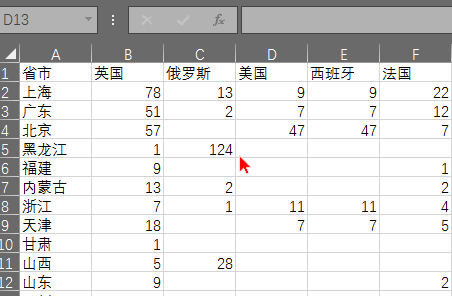

如果我們拿到了如下表所示的數據表，
我們需要將上表還原為流水賬，這里需要應用Excel技巧！
技巧1：利用Excel公式創建重復數據
例如英國向上海輸入78例，我們需要?jiǎng)?chuàng)建78行“英國-上海”的流水賬。其余以此類推。
=LOOKUP(ROW(1:1)-1,SUBTOTAL(9,OFFSET($C$1,,,ROW($1:$180),)),A$2:A$101)
公式中“$C”表示按照C列的數據進行重復，如果計算其他國家，若數量為G列，相應改為G。

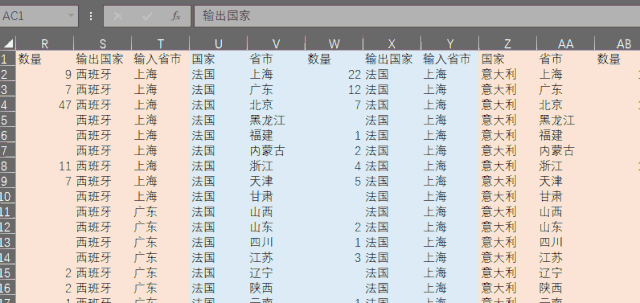

按照同樣的方法，生成其他國家的流水賬。再將所有國家的流水賬合并在一起。
然后，從Excel中將剛才合并為兩列（輸出國家、輸入省市）數據，全選，Ctrl+c復制，在Origin軟件的表格中Ctrl+v粘貼。
好像Origin繪制?；鶊D沒有調整順序的功能，例如，我們想從最大輸出國在最上面顯示，雙擊國家名，彈窗中并沒有像修改數軸的scale范圍一樣的功能。希望Origin2020或以后的版本增加這個功能。

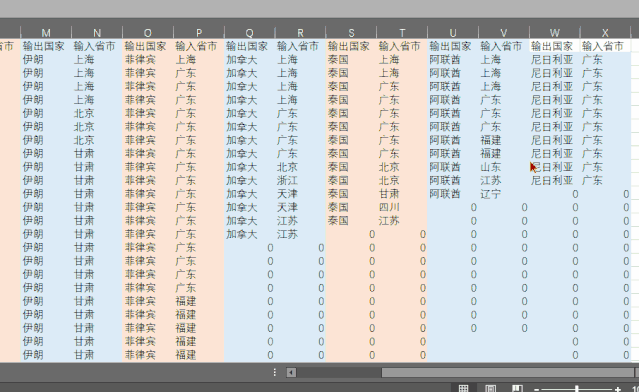

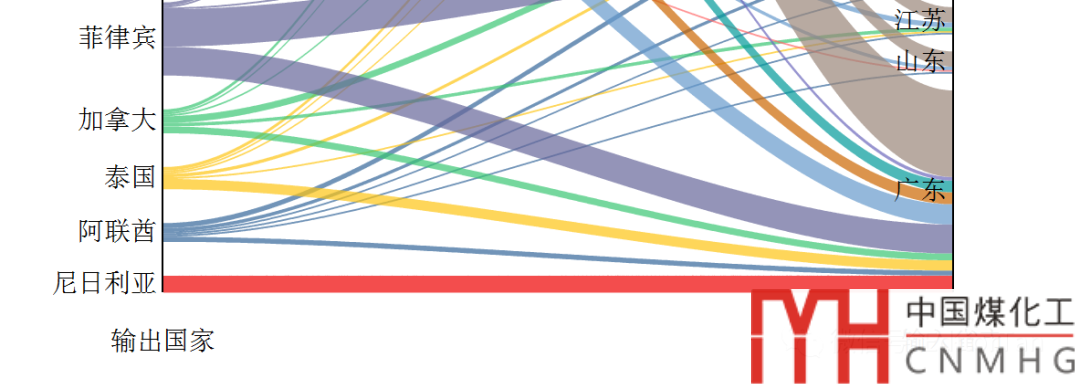

那么怎么辦呢？還是在Excel中，將輸出量較小的尼日利亞排在最前面，后面依次增大，排列輸出大國：

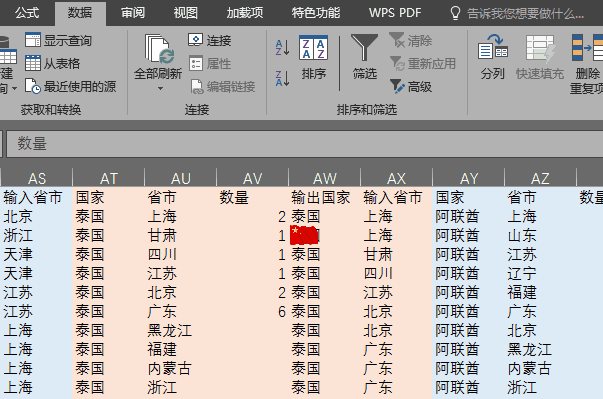

但是，右邊輸入省份的順序并沒有改變，這就要在前面利用Excel生成流水賬之前，需要對每個國家輸入我國省份的數據從小到大排列，然后利用Lookup公式產生流量數據。我們?cè)贓xcel表中進行排序，其數據自動更新。

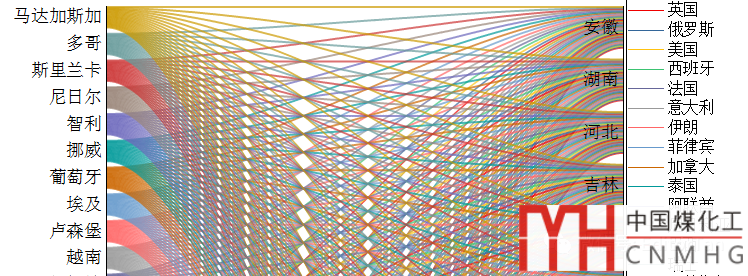

再重新合并為兩列數據，繪制出下圖效果：
好像省份的順序沒有較大改變，好了，不管它了。下面對圖進行優化。
這個圖太擁擠了，我們?cè)鯓诱{(diào)整畫布？
技巧2：修改Origin畫布尺寸

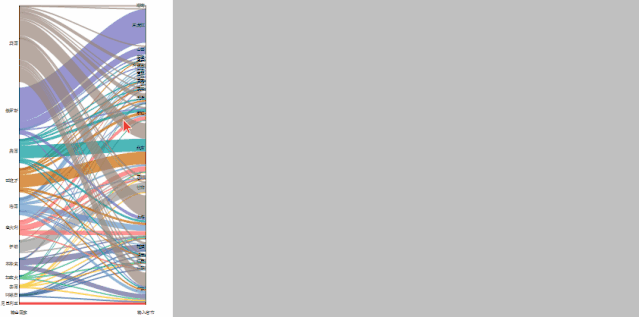

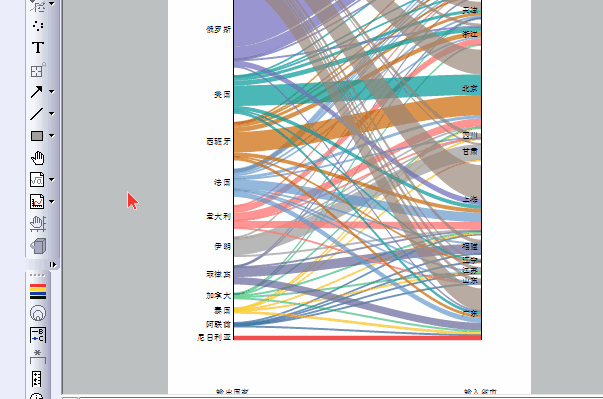

技巧3：按Ctrl滾動鼠標縮放繪圖視圖大小
技巧4：利用縮放平移工具調整視圖大小和位置

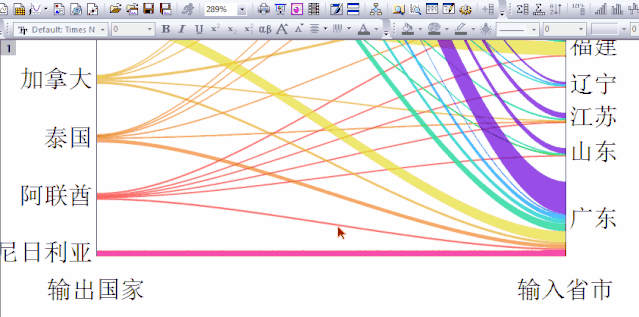

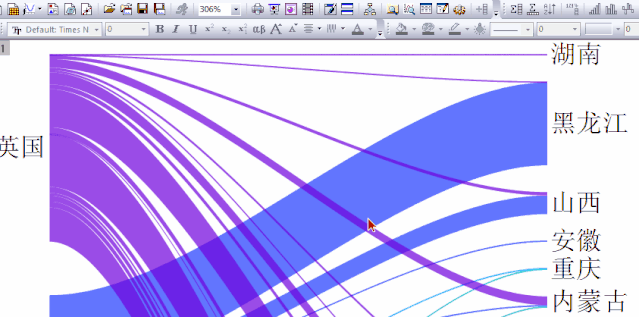

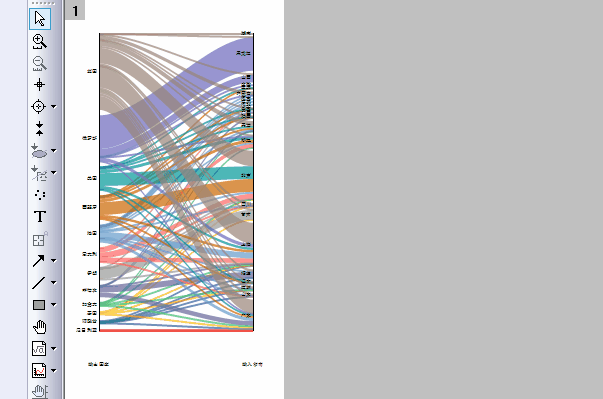

選擇左邊欄縮放平移工具，拖動繪圖區實現平移，滾動鼠標滾輪實現繪圖視圖的縮放。
點擊左邊工具欄頂部箭頭釋放工具，在使用工具結束后，可以點擊箭頭停止該工具的使用。
現在這個圖的邊距太寬，我們可以對繪圖的邊距進行調整。

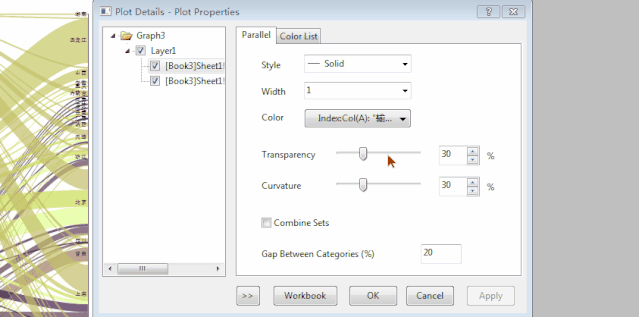

雙擊任意色帶，在彈窗中選擇配色。這里有兩種修改顏色的方式：對輸出國家配色、對輸入省份配色。
接下來，我們采用顏色最多的漸變色號（system color list）繪制最終的效果圖。下面調整圖中的文字格式：

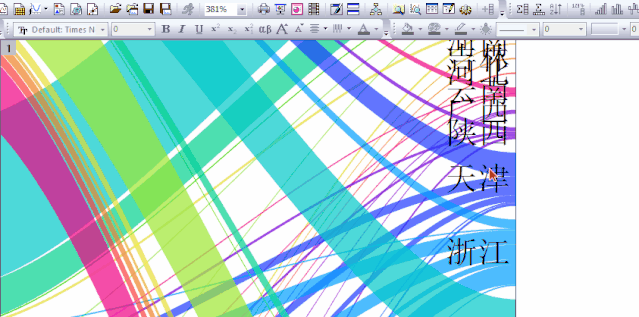

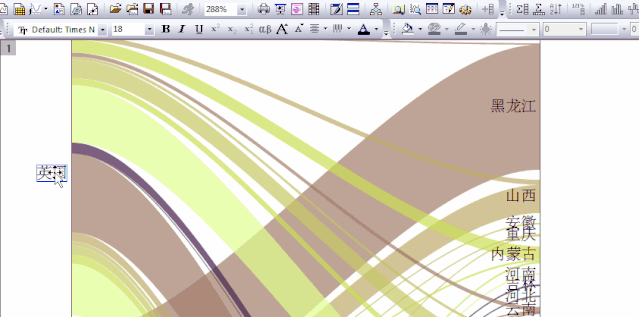

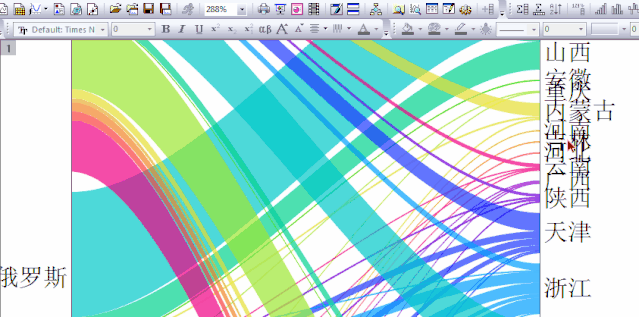

技巧8：調整?；鶊D節點重疊文字的間距
雙擊軸線，在彈窗中去除Line and Ticks的show?。
上圖中顏色剛好跟實際情況相反，我們需要將輸出量最大的顯示為深紅色，較小的顯示為藍色或紫色。這就需要對顏色順序進行調整。

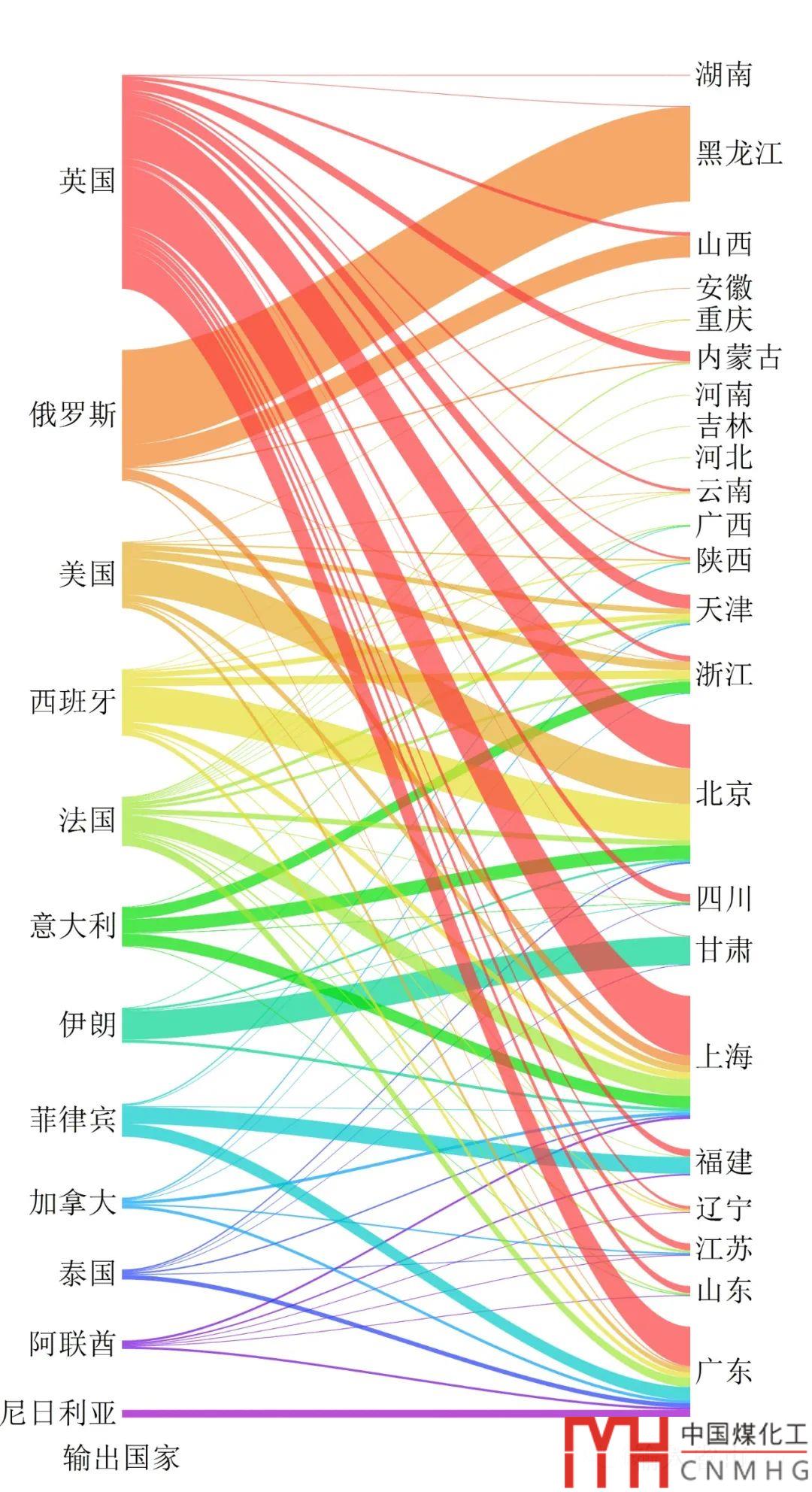

這樣，根據輸出國大小順序，按照紅黃藍紫的順序，我們就很容易了解哪個國家的輸出量最多了（如下圖）。
