JIS法蘭介紹

做出口日本的設備，法蘭一般要按照日本管法蘭規范-JIS B 2220-2012來設計。

JIS的法蘭一般常用到的是板式平焊法蘭SOP，帶頸平焊法蘭SOH，帶頸對焊法蘭WN和法蘭蓋BL。

其壓力等級分為5K，10K，16K，20K，30K，40K，63K。5K的意思大約是0.5MPa。

JIS的法蘭相對于美標或者歐標的法蘭，有幾個比較特別的種類。

在帶頸平焊法蘭中，除了普通的帶頸平焊法蘭，還有三類特別的SOH法蘭：

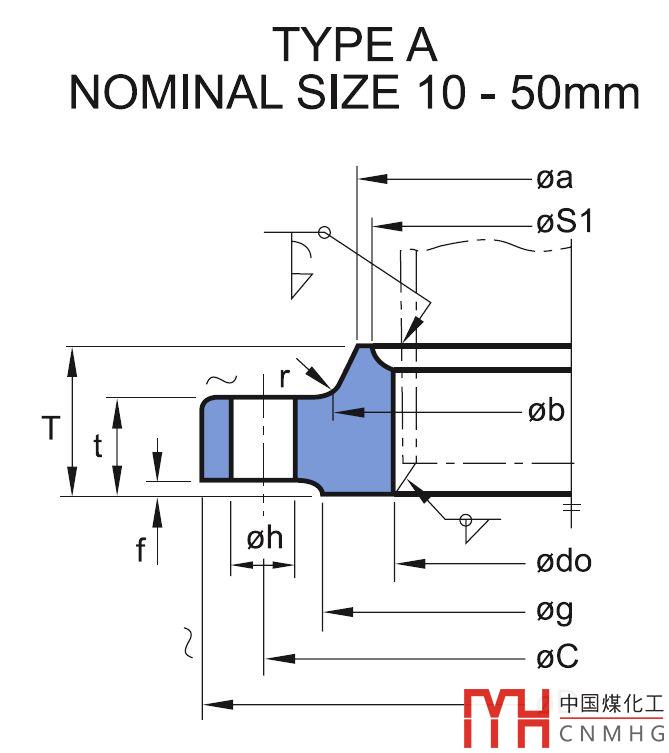

SOH A型

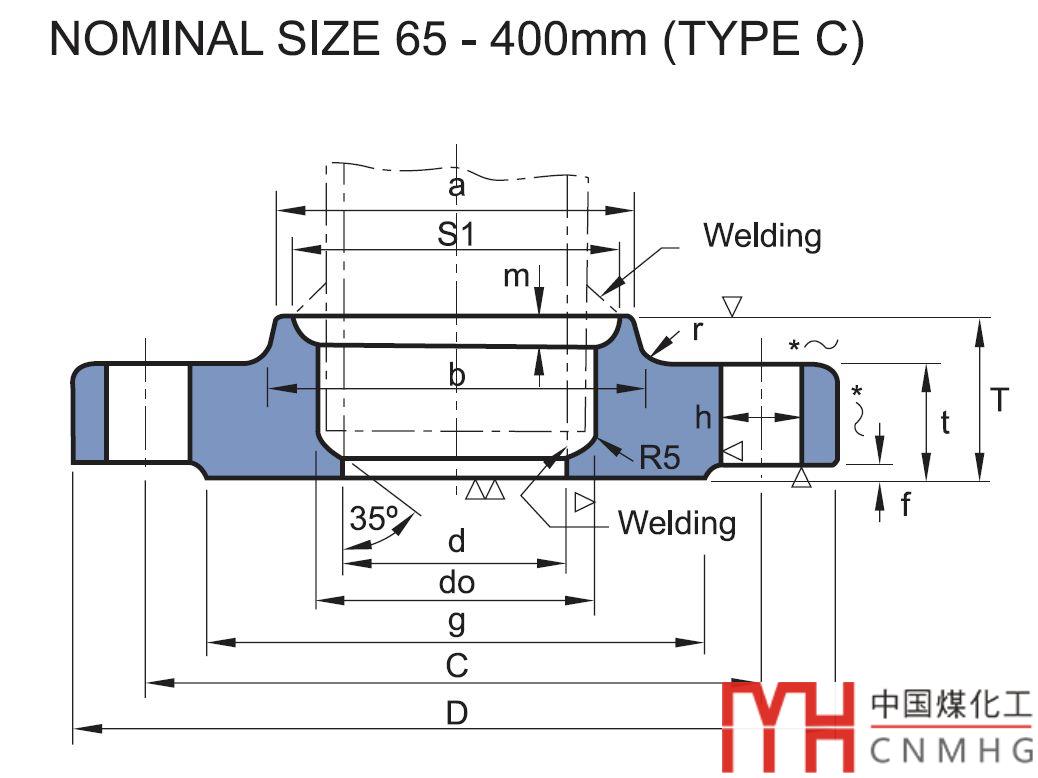

SOH B型

SOH C型

VCAD的JIS法蘭參數化

VCAD開發JIS法蘭時，根據JIS 法蘭的特點，利用已有的程序，設計的程序界面如下：

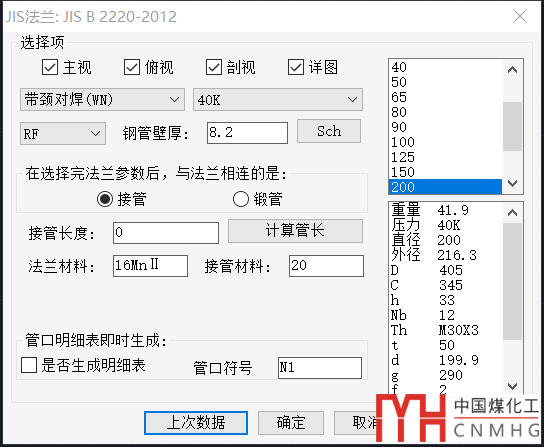

通過選擇法蘭類型，壓力等級，法蘭的公稱直徑，獲得需要繪制的法蘭。

1. Sch查詢

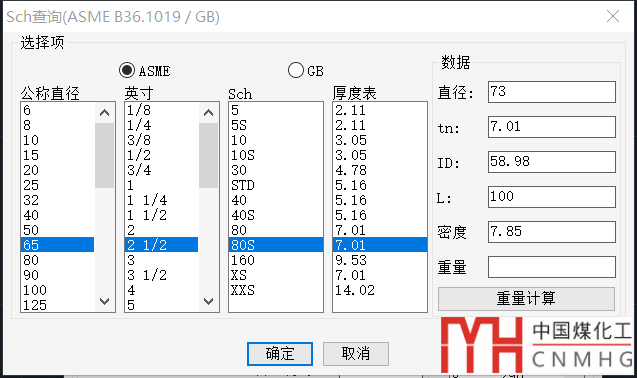

Sch按鈕，可以查詢配對的接管的厚度。

2. 鍛管

對于WN法蘭，可以選擇鍛管按鈕

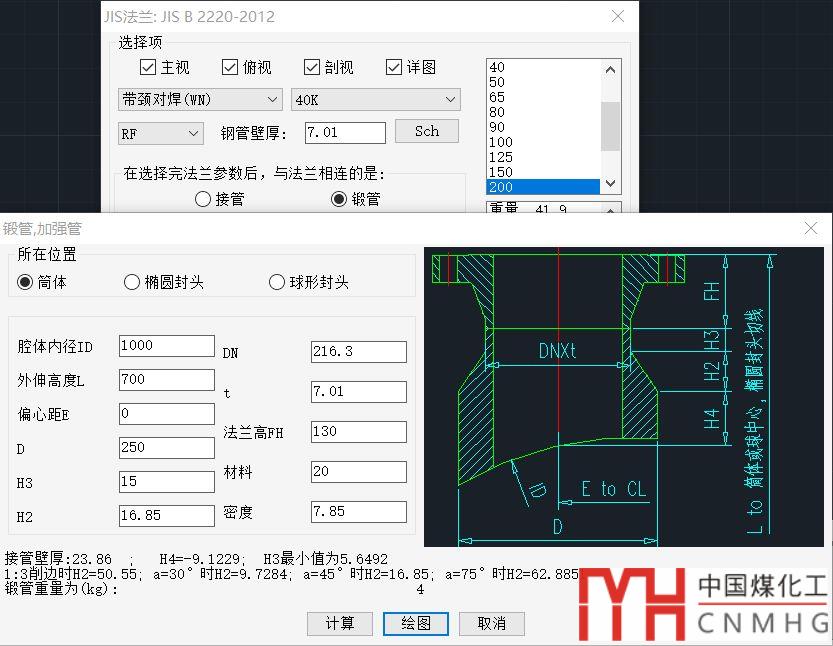

繪制1:1的鍛管以及按比例的鍛管A4圖。

3. 明細表生成

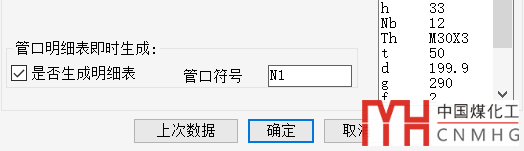

管口生成時，可以順便生成管口明細表。

上次畫的法蘭，用上次數據按鈕可以重新獲得。

程序實現

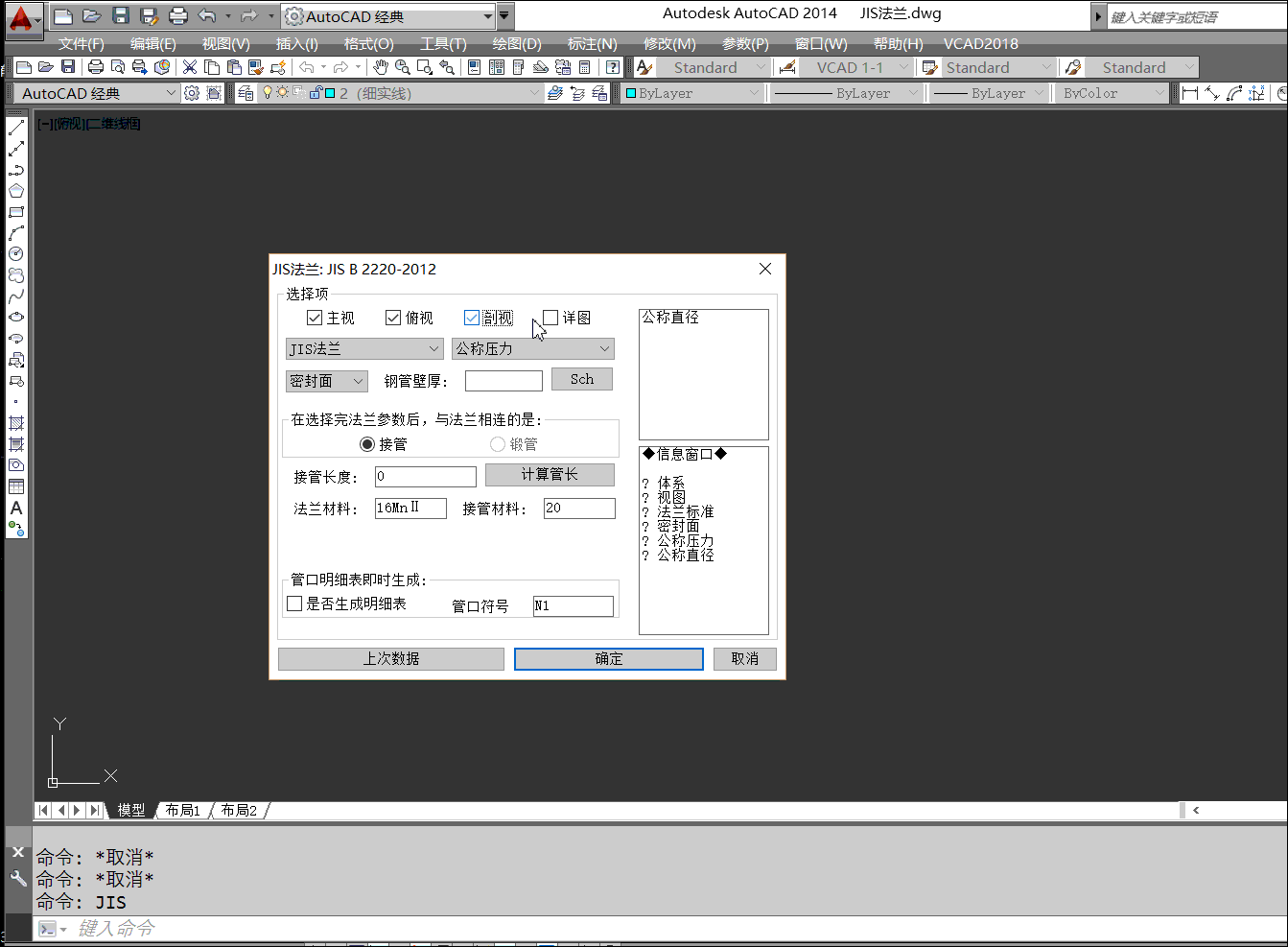

其程序實現后的動畫如下圖：

歡迎關注信息：VCAD001， 一個壓力容器人的自我修養。
