有一臺丁二烯水洗塔，操作壓力為0.8MPa，設計壓力為1.32MPa，設計溫度65°C。介質為丁二烯，丁烯，水，乙腈。介質特性為易爆中度危害。容積為60.9立方米。操作為液液萃取，滿塔操作，無氣相空間，此臺設備是否劃類？

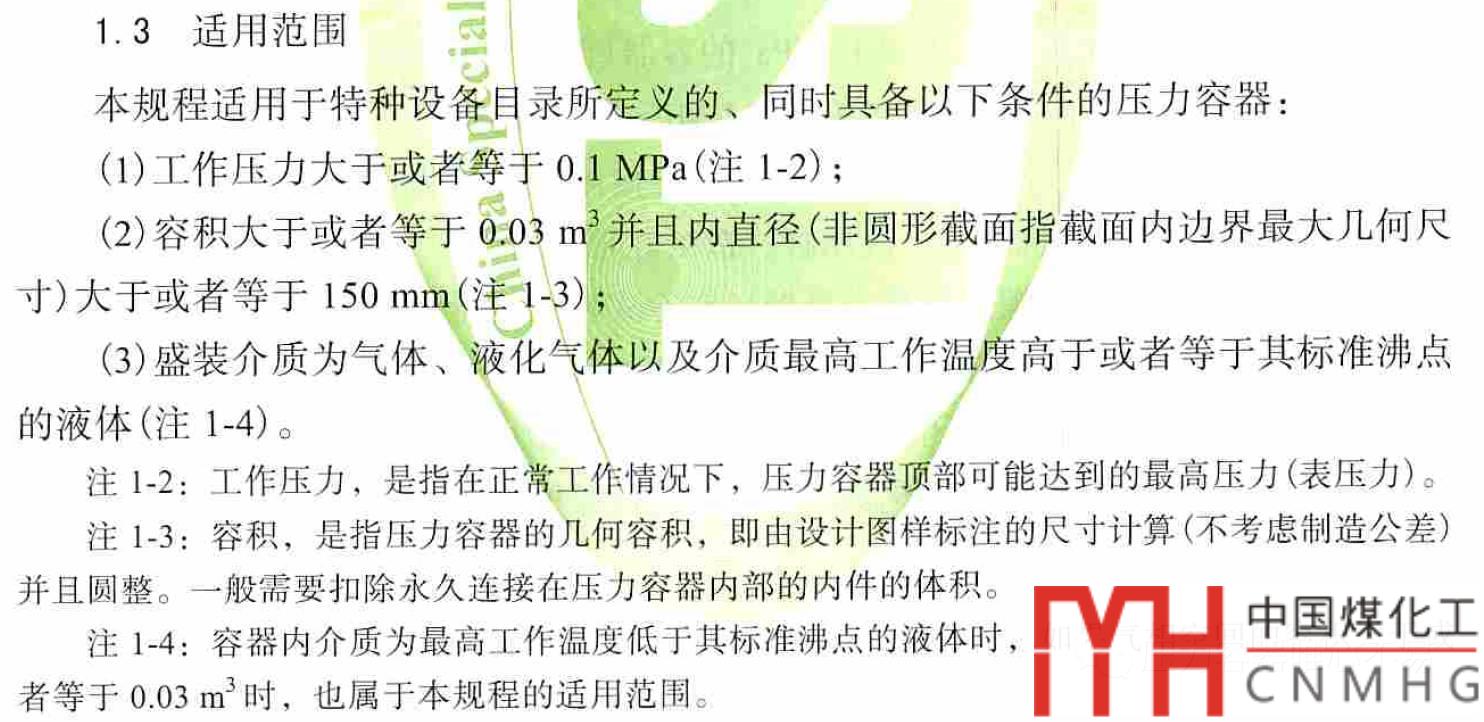

一開始設計人員并沒有劃類，理由是介質是液體，無氣相空間，根據TSG21-2016的1.3（2）（3）條，氣相空間小于0.03立方，且介質為液體，故不劃類。

經過討論之后，決定還是應該劃類。理由如下：

1. 根據注1-3，容積應該是指60.9立方 ，而不是0.

2. 另外主要介質雖然都是液體，但是丁烯標準沸點為-6.9°C，丁二烯標準沸點為-4.5°C，按照1.3（3），介質的最高工作溫度高于等于其標準沸點。符合劃類的原則。

所以應該予以劃II類考慮。

不知看管有何看法。

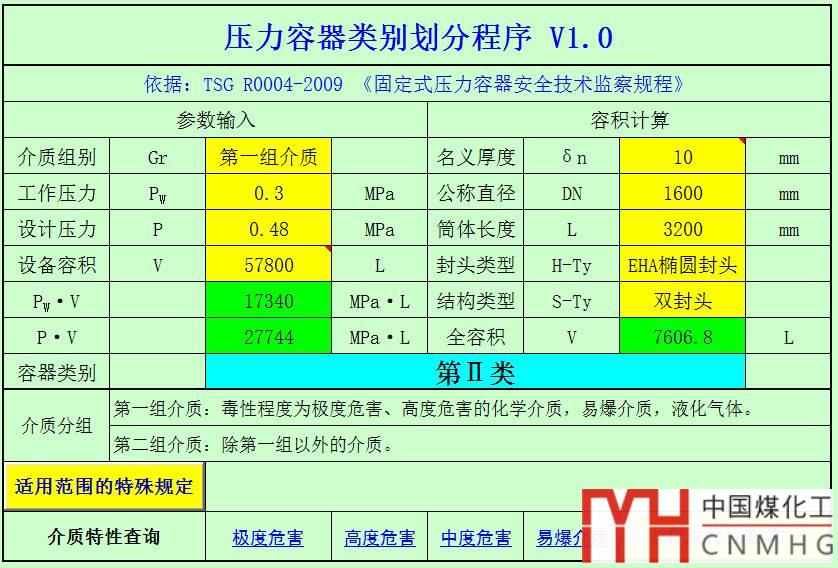

壓力容器類別劃分有很多可以實現的小軟件，甚至還有用excel直接編制的，比如下圖按照TSG R0004-2009制作的excel版劃類程序。

功能是不是比較齊全了呢？

很多軟件實現同一個功能，這說明劃類是比較遇到的，而且實現起來比較容易。VCAD的劃類又有什么特點呢？

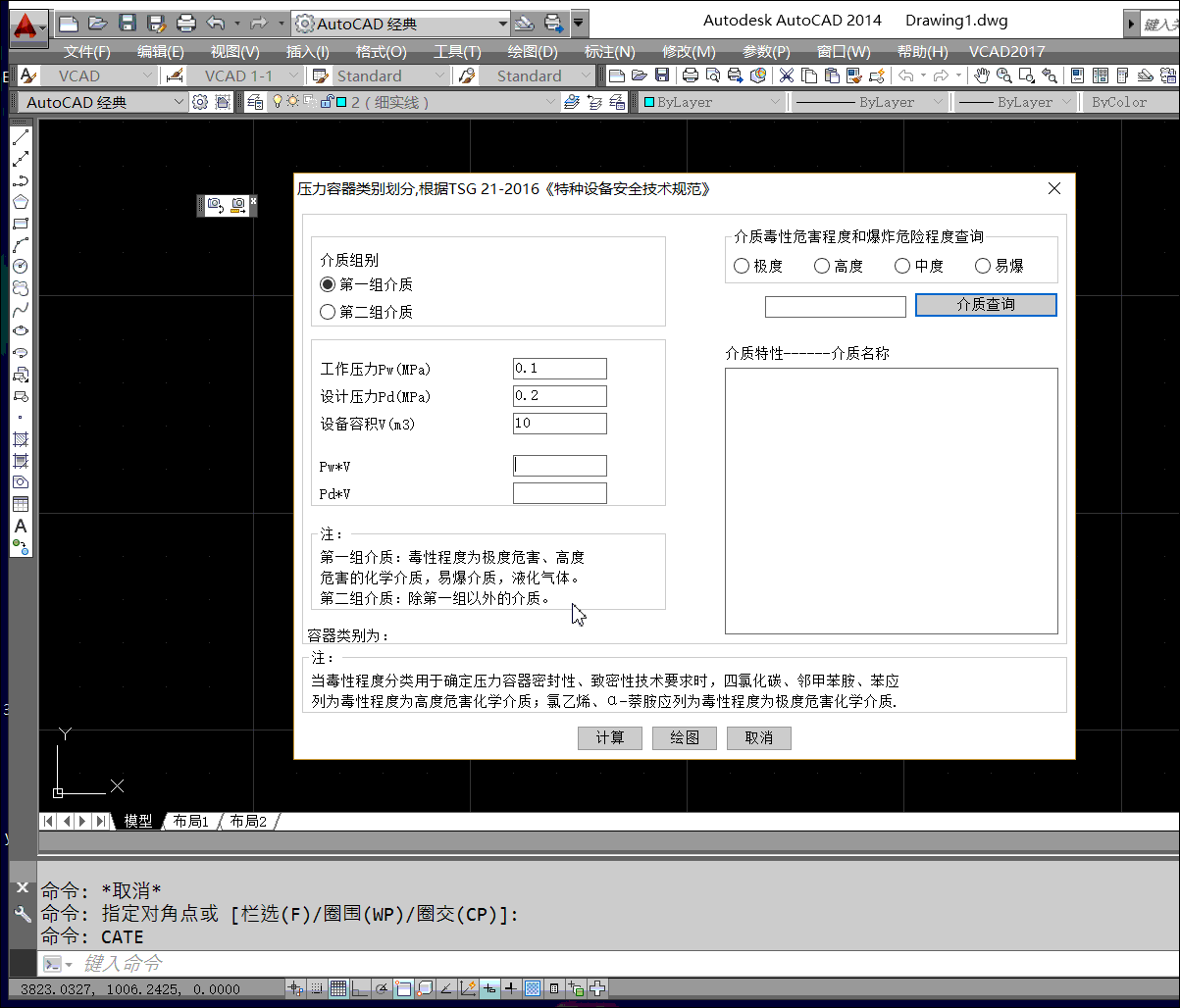

下圖是VCAD劃類的界面：

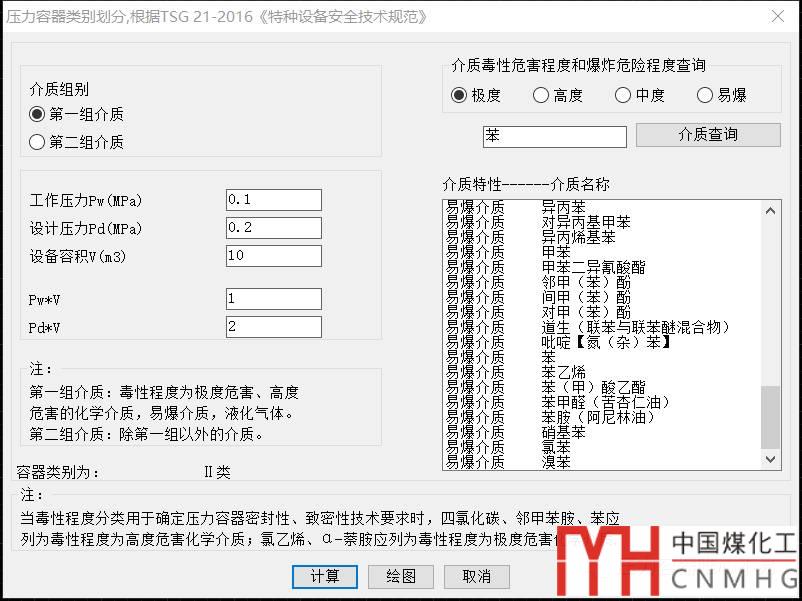

左邊根據工作壓力，設計壓力，容積，介質特性來計算容器類別。不屬于容規的范圍未完全列出，可以查閱TSG21-2016相關章節。

右側可以根據介質名稱查詢所有介質特性。

VCAD和別的軟件不同地方在于，計算完后點擊繪圖，軟件會在Autocad中繪制壓力和容積所相交點，通過相交點判斷類別種類，非常直觀。

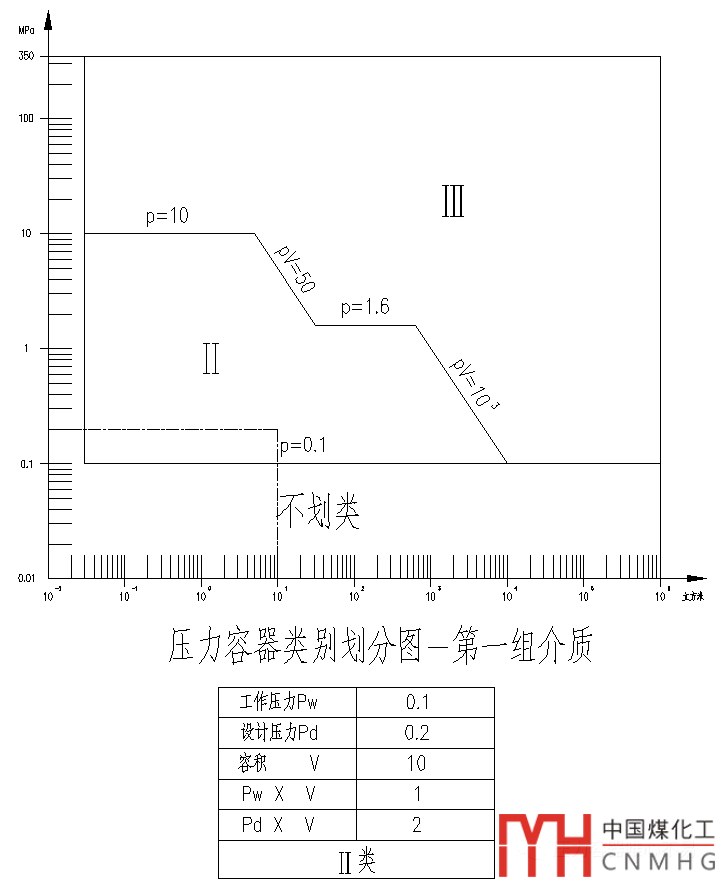

比如下圖，橫坐標和縱坐標相交點在II區，那么就可以判斷容器類別為II類。
