換熱器布管在換熱器設計中是必不可少的，手動布置麻煩，耗費時間。面對非十字對稱的布管，需要手動多次布置，調整布管方式，使得各管程的換熱管數量基本相同。

針對換熱器布管，VCAD有1,2，4管程的十字對稱的布管，但是滿足常見的4,6,8管程還是不夠的，所以增加了其它各類的換熱器布管。

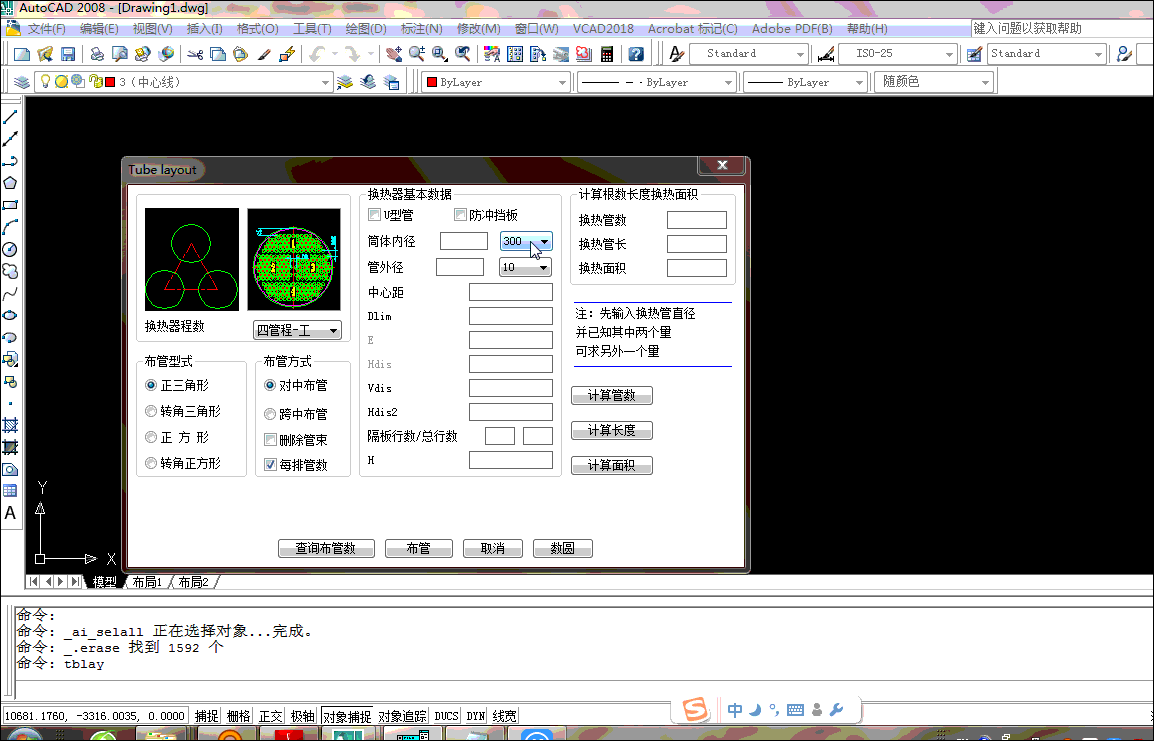

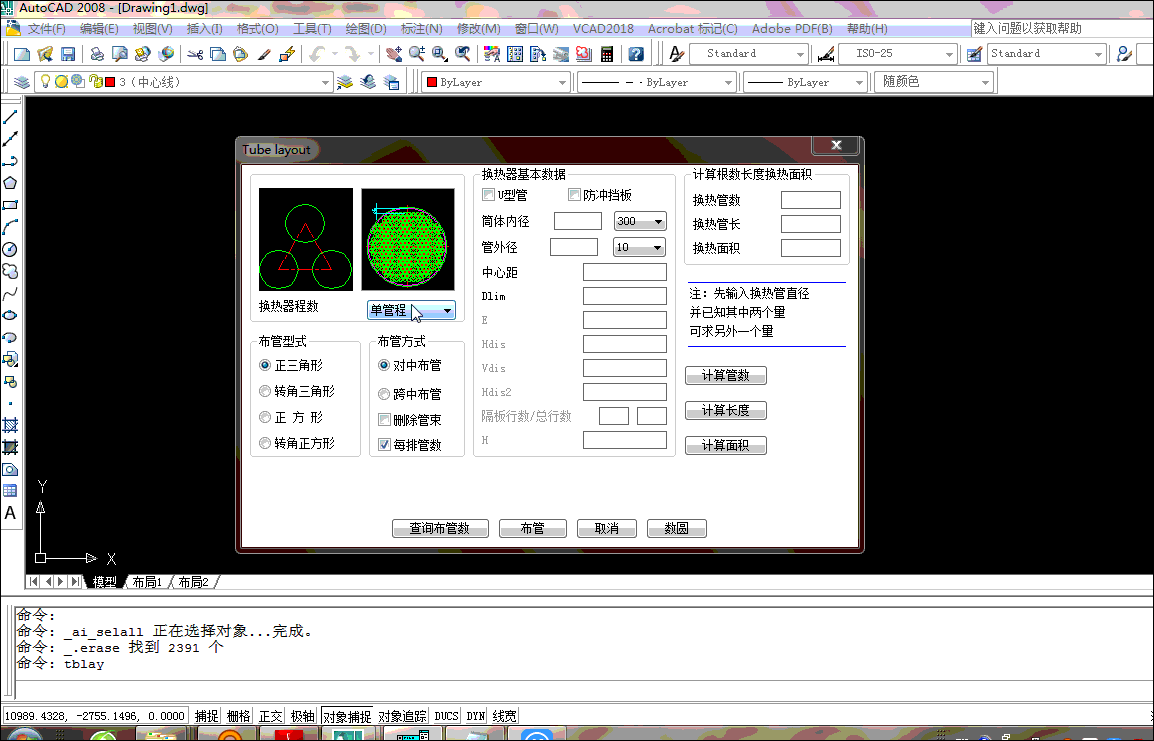

程序界面如下：

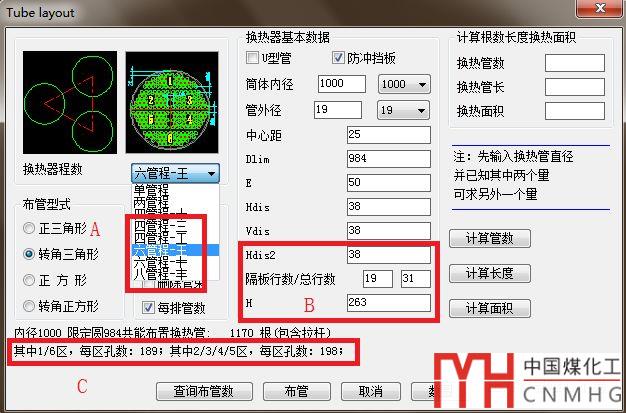

本次更新增加了四管程三字，四管程工字，六管程王字，六管程豐字，八管程豐字共五種布管方式，見上圖A區。

隔板的位置是通過輸入隔板與中心的換熱管行數確定的，通過輸入行數，自動計算總行數和總高H。見上圖B區。

新增的五種布管方式，單擊查詢布管數可以查詢總布管數，以及各區的布管數量。通過調整隔板行數獲得最佳的各區布管數量。見上圖C區。

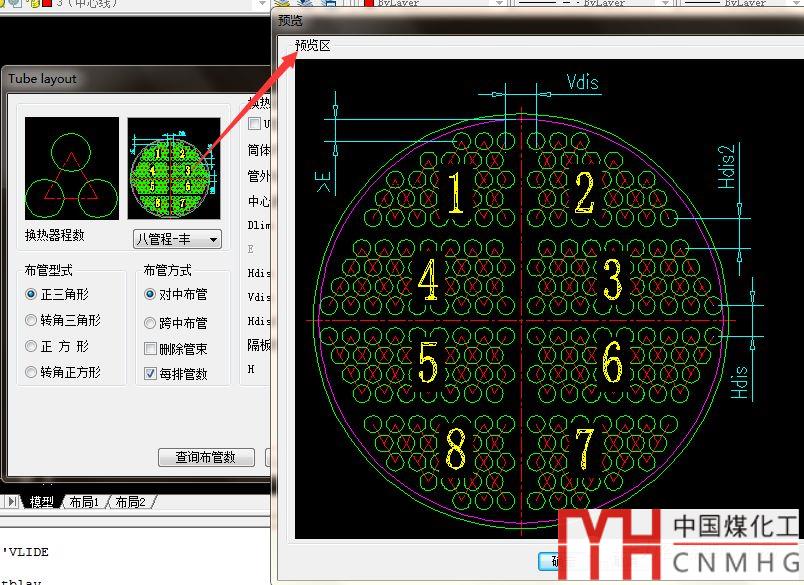

關于符號的含義，可以通過點擊圖示可以獲得放大圖預覽。

程序可以生成管束圓，以及圓的中心線。也可以通過計算快速得到最大布管數量。

換熱器布管

布管的計算方法是什么呢？

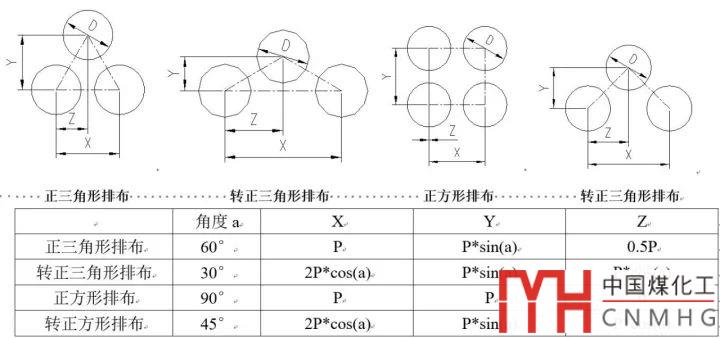

通過歸納，將布管方式，程數， 對中跨中，采用一個統一的繪制和判斷依據。如首先通過管程數，跨中居中可以得到起始點P0. 下一點的坐標計算如下圖所示：

離P0最近的下一換熱管中心P1橫向的坐標為：X軸增量為X，Y軸增量為0

離P0最近的下一換熱管中心P2縱向的坐標為: X軸增量為Z，Y軸增量為Y

判斷是否在圓內，依據為到圓心距離是否大于布管限定圓即可。以此做循環，則可得到整個布管圖。其詳細程序略。

這樣對于畫圓，基本上所有的布管型式，可以用一個程序完成，代碼效率非常高。

但是繪制中心線的方法，得求各種線和圓的交點，做比較復雜的判斷，還是比較難，需要分很多類別。

演示：

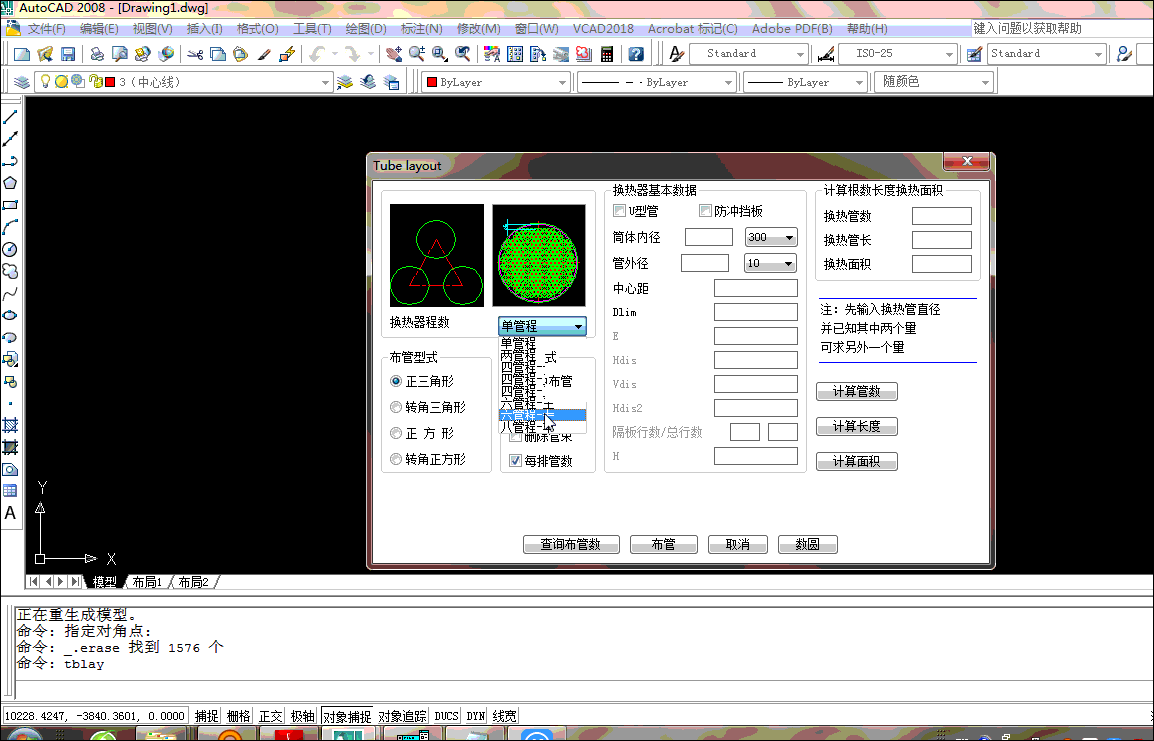

四管程，三字形

四管程工字，如下圖：

六管程王字

六管程豐字，如下圖

八管程豐字，如下圖
