問題提出

PVElite中計算開孔補強可以在塔器模型中輸入，也可以單獨建一節筒體，然后再計算開孔補強，（即塔器的開孔補強和容器的開孔補強）這兩種有什么區別呢？

在GB中一般不考慮兩者的區別，在PVElite計算某個模型的時候，卻發生了很奇怪的現象。

1. 整體塔模型輸入正壓，零部件模型輸入正壓，運行，兩者開孔補強計算結果一樣。

2. 整體塔模型輸入負壓，零部件模型輸入負壓，運行，兩者開孔補強計算結果一樣。

3. 整體塔模型輸入正/負壓，零部件模型輸入正/負壓，運行，兩者開孔補強計算結果不一樣。

問題產生的原因

為什么會出現這樣奇葩的結果，仔細核對了一下兩者的計算書：

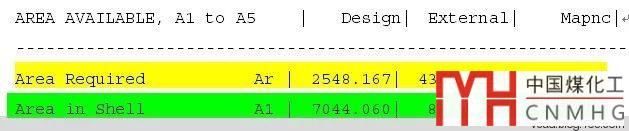

當作為零部件模型輸入正/負壓時，計算結果如下：

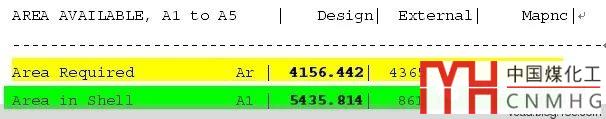

當作為整體塔模型輸入正/負壓，計算結果如下：

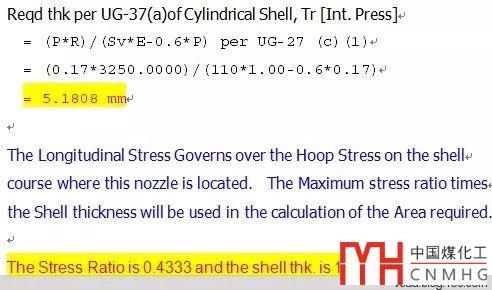

為何Ar和A1會不一樣？查詢一下整體模型的筒體計算可以發現如下的算式：

所以問題產生的原因如下：

零部件模型中內壓所需筒體厚度為5.18mm， 所需要面積為2548.167；整體模型中由于塔彎矩作用，塔的最小厚度需要19.5*0.43333=8.45mm。所以所需面積按比例增大：2548.167*（8.45/5.18）=4156.7mm2

零部件模型殼體剩余厚度為19.5-5.18=14.32，殼體提供面積為7044.06；整體模型殼體剩余厚度為19.5-8.45=11.05，殼體提供剩余面積=7044.06/14.32*11.05=5435.53mm2

這樣就與前面的計算書的數據全部對起來了。

也就是說：PVElite在正負壓同時作用時考慮了風和地震彎矩對開孔補強的影響。

問題的解決

但是為何只有正負壓同時作用的時候，才考慮風和地震彎矩對開孔補強的影響？如果需要考慮，那么內外壓單獨作用時也應該考慮。

注：

整體模型單獨輸入負壓：軸向應力比率0.433. 但是正壓補強不計算NA。

整體模型單獨輸入正壓: 軸向應力比率0.4215，但是正壓補強不計算塔彎矩作用。

在鷹圖趙工的幫助下，找到了原因所在：

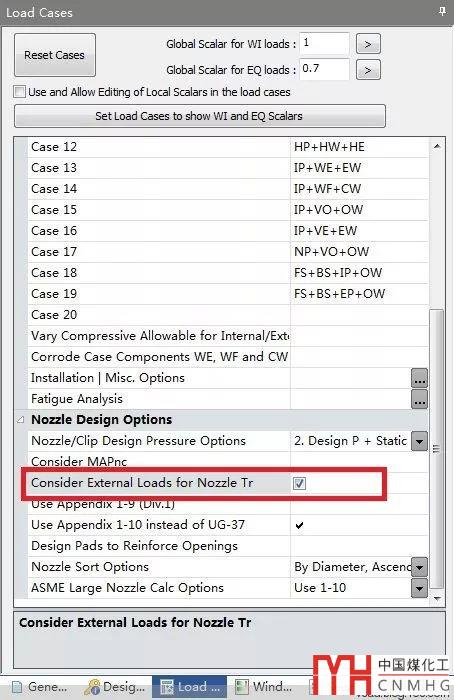

Consider External Loads for Nozzle Tr勾選與不勾選時，在正負壓同時作用時會使計算結果不一樣。

Consider External Loads for Nozzle Tr

Select to calculate the nozzle area of replacement requirements using the required thickness of the shell. This value, tr, is critical in the ASME code. The software determines the maximum thickness based on the highest stress ratio and uses that value if it governs over the required thickness based on internal or external pressure. There are cases where pressure requirements do not govern the value of tr. This can occur when a nozzle is located near the bottom of a tall vertical vessel. If there is a high wind load or seismic load on the structure, bending stress can govern the required thickness of the shell section. If this is the case, then the value of tr (per UG-22 Div. 1) should be based on the controlling factor.

勾選上是保守的算法，如果不考慮軸向力對開孔補強的影響，此處可以不勾選。

但是只考慮內壓，或者外壓時，這一項夠不夠選，對結果沒有影響，此處軟件還是需要修正一下。

擴展

軸向力的所需厚度參與接管的開孔補強計算，是否合理。

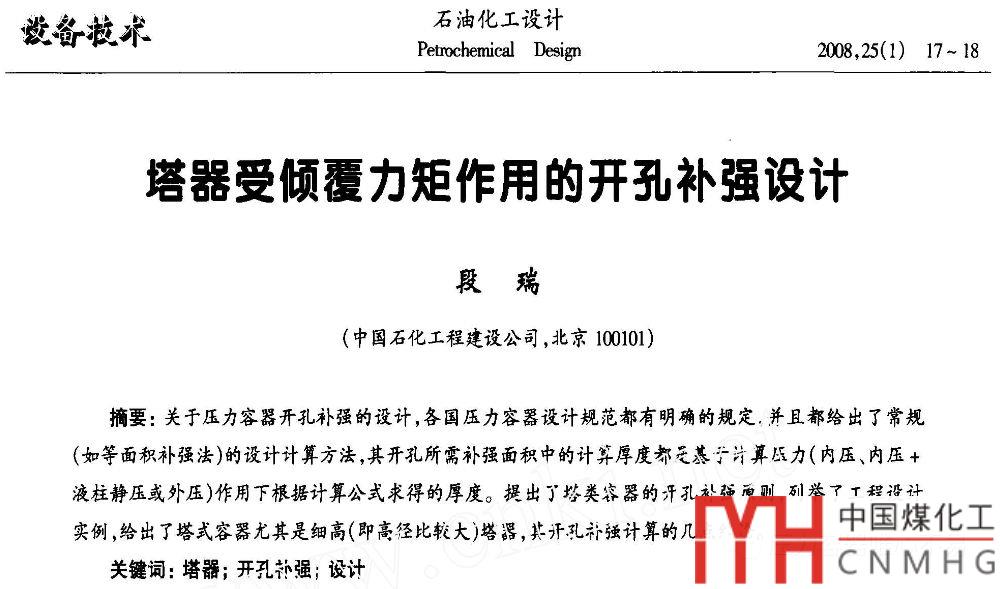

我記得原先看過一篇論文，《塔器受傾覆力矩作用的開孔補強設計》。

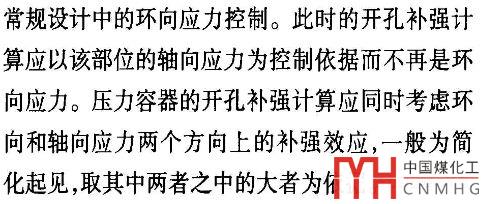

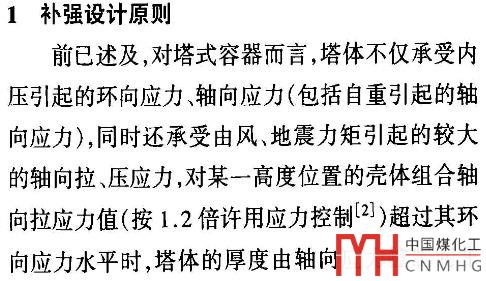

文章對塔器的開孔補強，特別是細高塔的下部接管開孔補強計算提出了質疑。

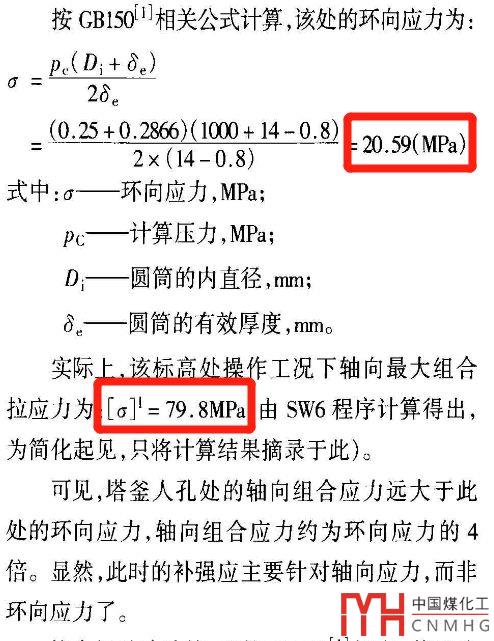

作者試算了一個案例，對于一臺細高塔，環向應力和軸向應力的值相差非常大。

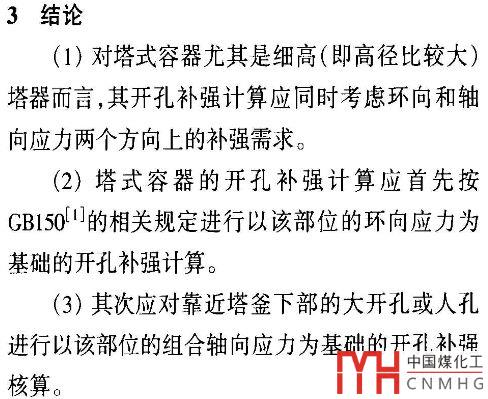

最后作者的結論

作者結論是應該考慮塔的軸向力對于接管開孔補強的影響。

而實際情況是，幾乎沒有公司這樣考慮，如果不是PVElite有這么個選項被莫名打開了（默認情況下是關閉的），幾乎不會注意到軸向力對于開孔補強的影響。

那么到底應不應該考慮呢。我個人覺得，不考慮也是有其道理：

塔的彎矩產生的軸向力，和內壓產生的還是有些不一樣。內壓產生的應力在整個截面上是均勻的。彎矩的正應力在整個截面上分布是半圈受壓半圈受壓線型變化的，將正應力完全放在認為在管口處是非常保守的考慮。

彎矩產生的正應力主要抵抗措施應該是整圈塔截面的抗彎模量是否足夠。

對于σ3來說，補償σ3應該從接管和筒體的抗彎模量方面考慮。而不是從內壓開孔補強考慮。從抗彎模量考慮，基本不會對筒體產生影響。也就是σ3相當于已經考慮過一遍了。開孔補強不用再重復考慮σ3的影響。

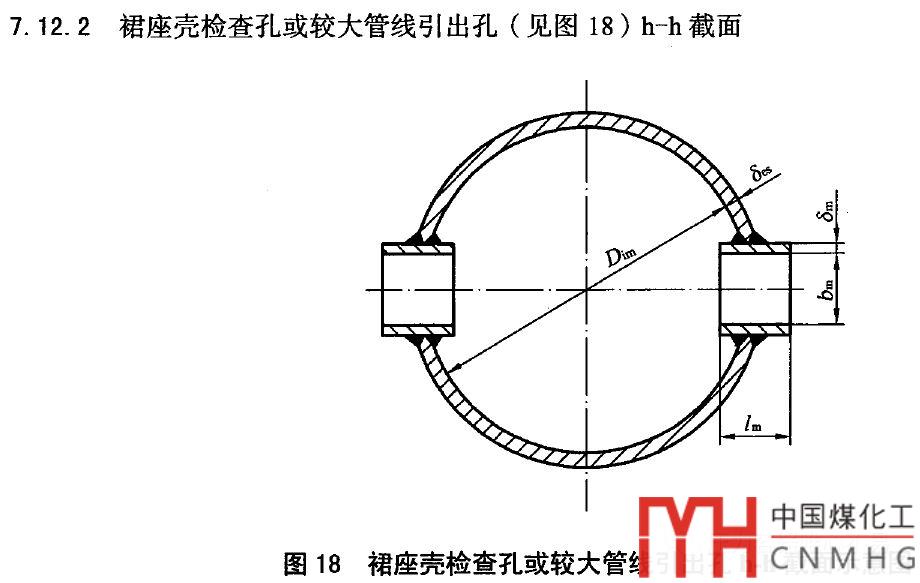

例如：對于裙座上的進出口，主要受彎曲正應力作用。由于沒有內壓，是不是就不需要進行補強呢？

規范要求要將缺失的抗彎模量給補回來。

缺多少，補多少。不過已經補的不是內壓了，而是抗彎模量。

所以一個補的是面積，一個補的是抗彎模量。類似于內壓補的是面積，外壓補的是抗彎模量。不能都用內壓補強公式來計算。
