今天我們要和大家聊聊西門子S7-1200的CPU模塊。

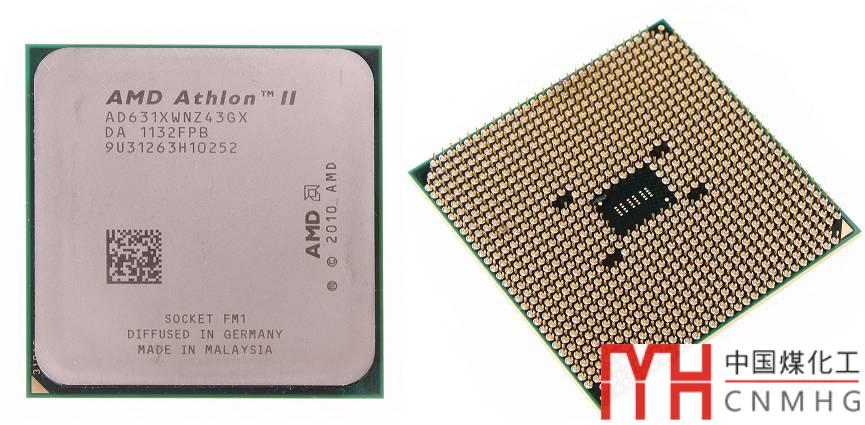

CPU是英文"Central Processing Unit"的縮寫，中文翻譯為"中央處理器"。但是，我們工控上說的PLC的CPU，和計算機課程上講的CPU并不是一回事。計算機課程上講的CPU是一塊芯片，而我們工控上說的CPU是一個模塊。從外形上看，芯片比較小，而模塊則相對較大。比如AMD Athlon中央處理器(CPU)是這個樣子的：

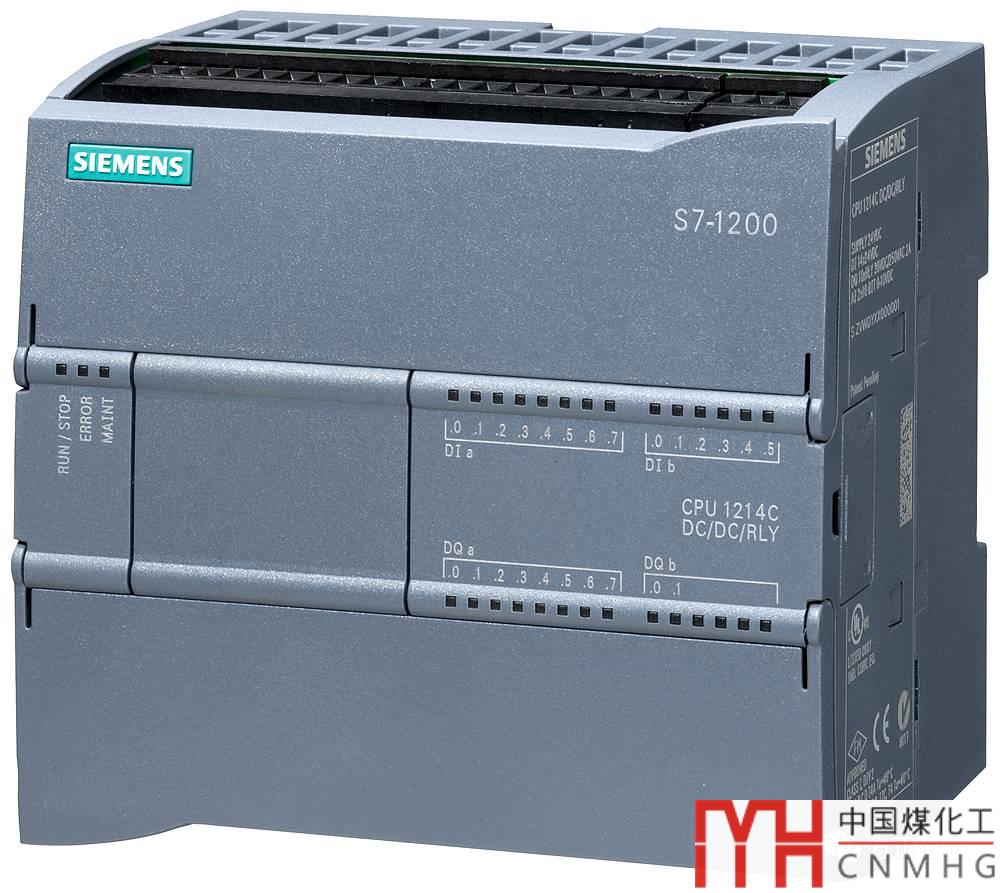

而西門子S7-1200系列中的CPU1214C-DC/DC/RLY是這個樣子的：

差別很大吧？工控上講的CPU，是一塊集成了單片機、信號轉換芯片、電容電阻等元器件的電路板，其核心是單片機。單片機除了有中央處理器(傳統意義的CPU)外，其內部還集成了存儲器，定時器，計數器及各種輸入輸出接口(通信接口)。把這么多資源都集成到一片芯片里，而構成了一個完整的“機器”，所以稱為單片機。其實不僅是PLC的CPU模塊，其它很多智能模塊，如通信模塊，高速計數器模塊等，其內部本質都是單片機。隨著國內工業4.0的興起，單片機在工業智能控制領域也將發揮更大的作用，作為電氣自動化工程師的我們，也很有必要學習單片機的技術。現在網上有很多關于單片機的學習資料，方正智芯(founderchip)的信息也將在PLC系列文章告一段落的時候，推出單片機系列的講座，歡迎你到時候繼續關注我們的課程。

好吧，說的有點遠了，我們來看看西門子S7-1200的CPU模塊。目前有1200 CPU共有5個系列，分別是：1211C，1212C，1214C，1215C和1217C。名稱后面的字母"C"是英文"Compact"的縮寫，中文翻譯為"緊湊型"。緊湊型PLC在CPU模塊上集成了輸入/輸出點，可以進行少量的輸入/輸出控制。每一個系列的CPU，又根據供電方式和輸入/輸出方式的不同，分為三類：AC/DC/RLY，DC/DC/RLY和DC/DC/DC。前兩個字母，表示CPU的供電方式：AC表示交流電供電，DC表示直流電供電；中間的字母表示數字量的輸入方式：只有DC一種，表示直流電輸入；最后的字母表示數字量輸出方式：RLY表示繼電器(Relay)輸出，DC表示晶體管輸出；

舉個例子，比如，我們上面圖片中的 CPU1214C-DC/DC/RLY，其含義是：該CPU的型號是1214，它屬于緊湊型(C)，它的供電方式是直流電(DC)，它的輸入端子要接直流電(DC)，它的輸出方式是繼電器輸出(Relay)，這樣講解是不是就很清楚了？

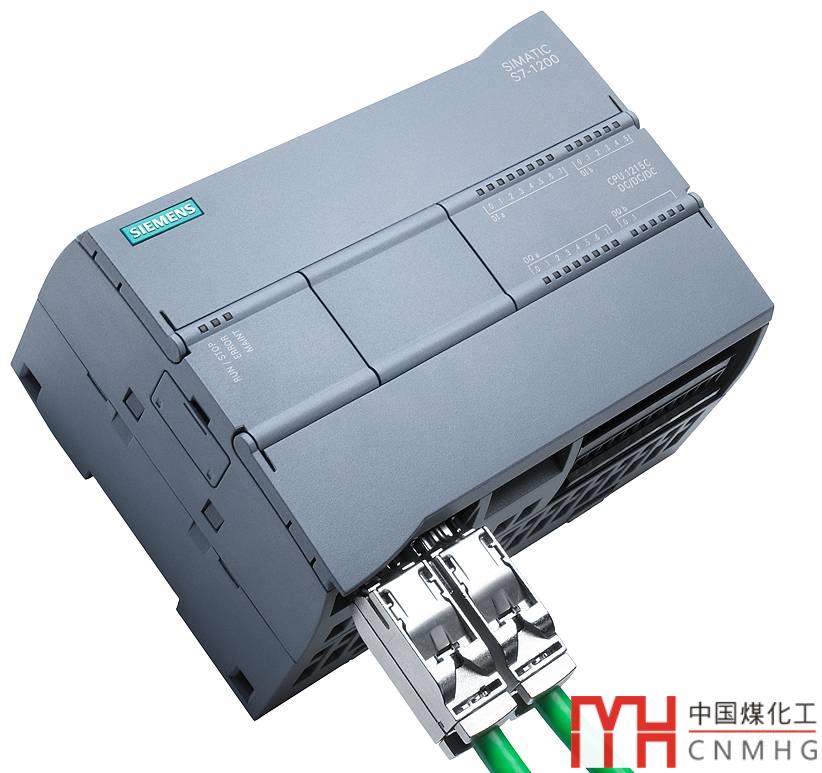

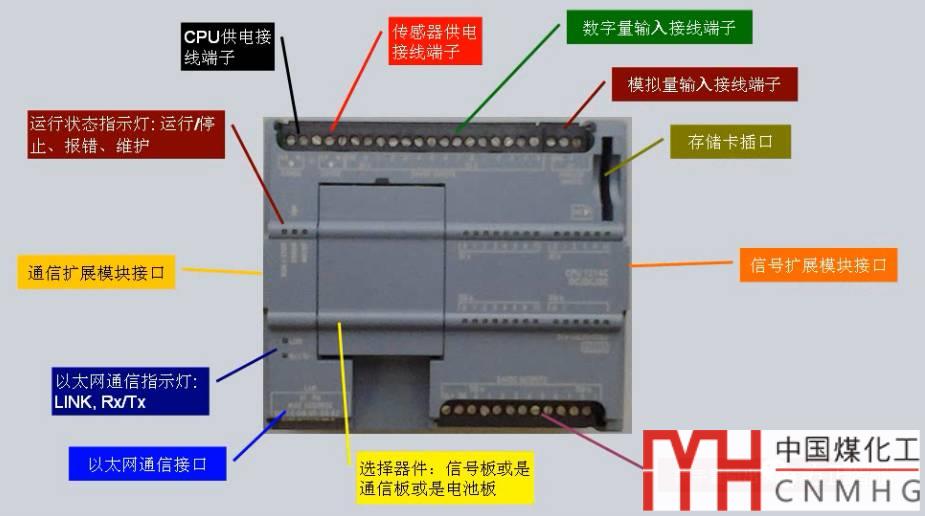

接下來我們看看S7-1200系列PLC的CPU的概貌，如下圖：

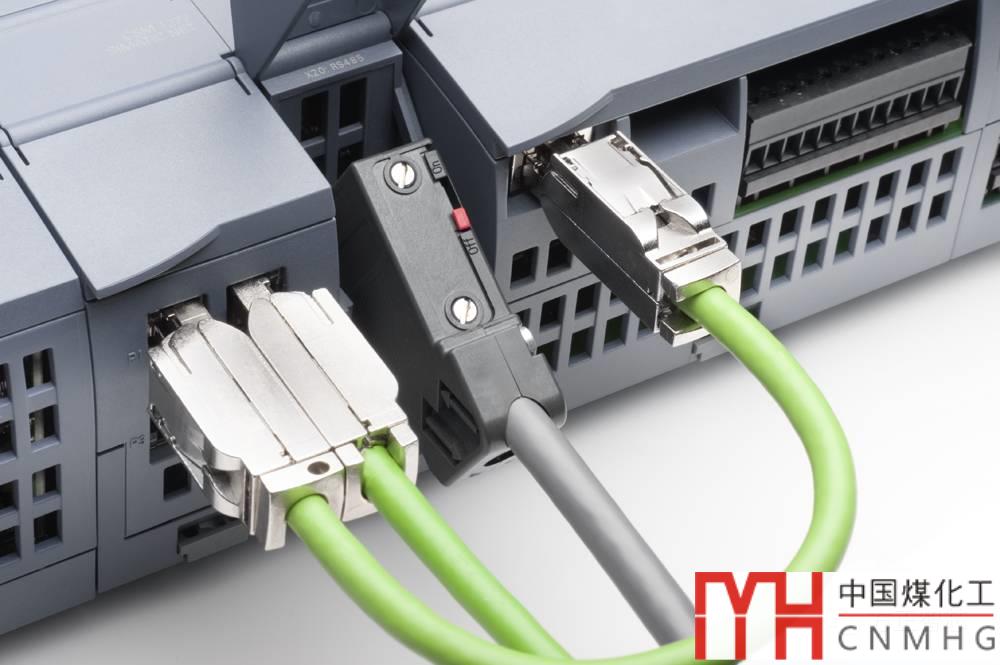

模塊的左下角是Profinet的接口，不同系列的CPU集成的接口的數量不一樣，1211C,1212C和1214C 系列CPU都只有一個Profinet接口，而1215C和1217C系列PLC集成了2個Profinet接口。Profinet接口上面有運行的指示燈：LINK和Rx/Tx。

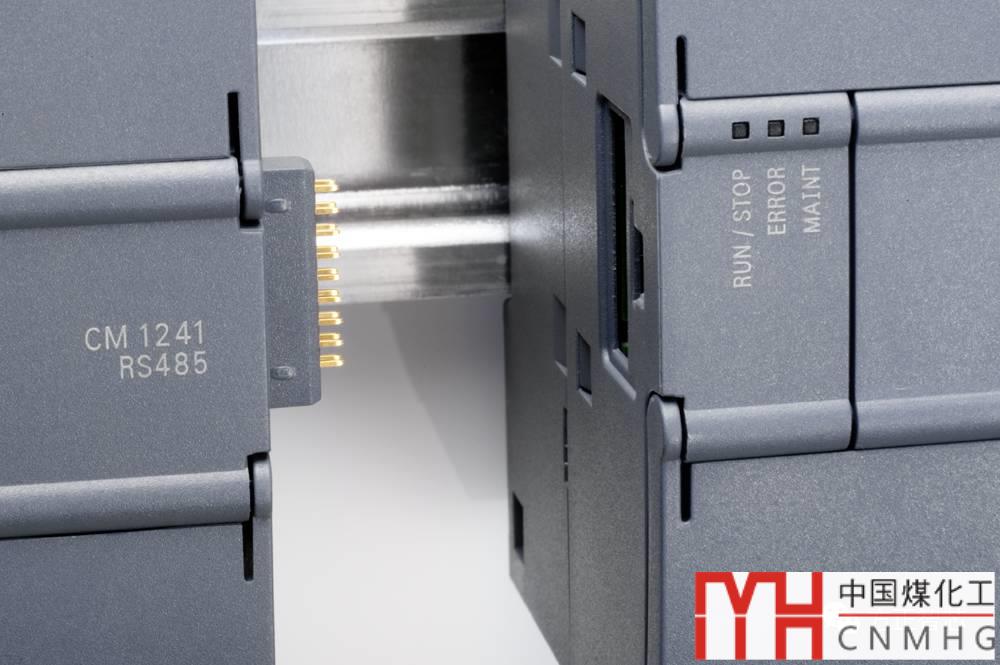

在模塊的左側是CPU與通信模塊(CM)的接口(還記得我們前面課程講的CM1241模塊嗎？)，通信模塊(如CM1241-RS485)通過插針插接到該通信口，實現通信的電氣連接，如下圖：

通信模塊接口的旁邊是CPU運行狀態的指示燈：分別表示：運行/停止(RUN/STOP)；系統存在錯誤(ERROR)和系統需要維護(MAINT)。

最上邊是編號為"X10"的接線端子，最左端的序號為1，往右依次增加，如下圖：

左邊三個端子X10:1/2/3為CPU供電接線端子：

X10:1 - 若供電方式為AC，接火線(L1)；若供電方式為DC，接正極(24V+);

X10:2 - 若供電方式為AC，接零線(N)；若供電方式為DC，接負極(24V-);

X10:3 - 功能性接地

X10:4/5為傳感器電源接線端子：

X10:4 - 傳感器輸出電源正極(24V+);

X10:5 - 傳感器輸出電源負極(24V-);

X10:6 - 數字量輸入的公共地(負極);

X10:7開始，為數字量輸入點。不同系列的CPU集成的輸入點的數量有所差別，1211C 有6路輸入點，1212C有8路輸入點，1214C、1215C、1217C均有14路輸入點(1217C的輸入點支持差分輸入)；

數字量輸入的右邊為模擬量接線端子(編號:X11)：1211C、1212C、1214C均有2路模擬量輸入；1215C、1217C均有兩路模擬量輸入和兩路模擬量輸出(總計4路)；

在模塊的右下角，是數字量輸出接線端子(編號:X12)，不同系列的CPU集成的輸出點的數量也不相同：1211C有4路數字量輸出，1212C有6路數字量輸出，1214C、1215C、1217C均有10路數字量輸出；

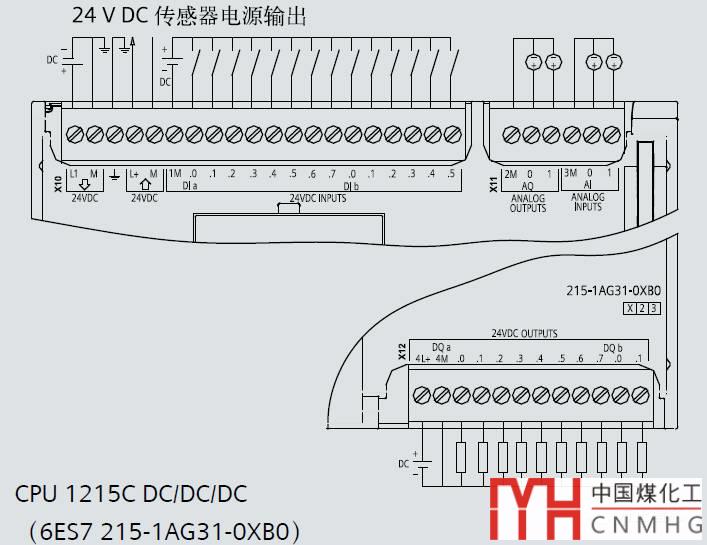

下圖是CPU 1215C DC/DC/DC的接線圖，你可以對輸入/輸出點有個更清晰的理解；

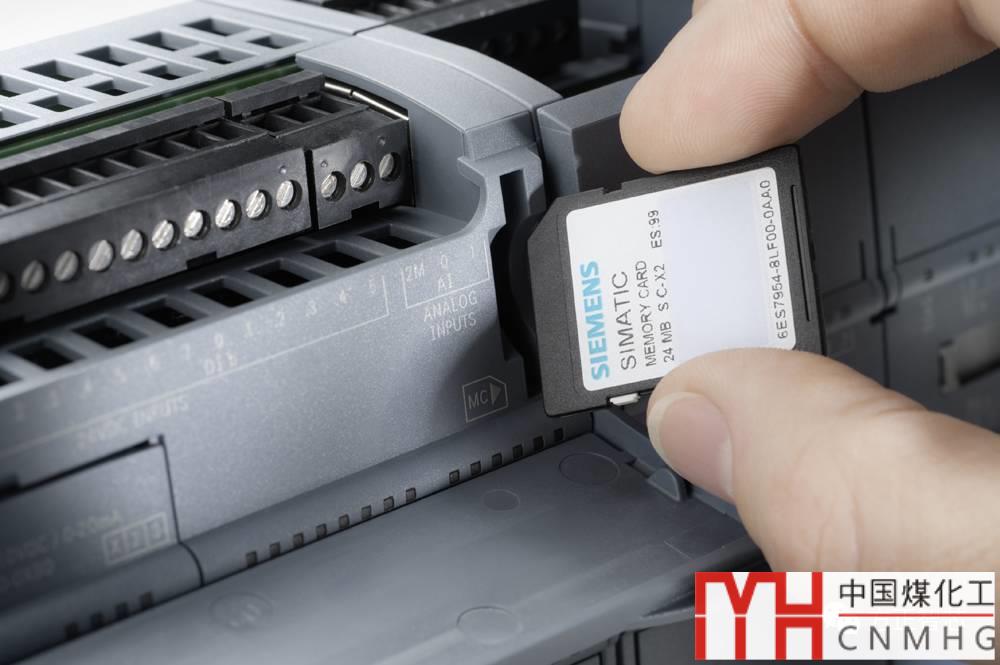

在模擬量接線端子的旁邊有個卡槽，是用來插存儲卡的；

S7-1200 PLC的存儲卡有三種功能：

1）可以作為外部裝載存儲器，從而擴大裝載存儲器的空間；

2）可以利用該存儲卡將某一個CPU內部的程序復制到一個或多個CPU內部的裝載存儲區；

3）24M存儲卡可以作為固件更新卡，升級S7-1200的固件；

注意這幾點：

1）S7-1200內部有裝載存儲器，所以該存儲卡并不是必須的。

2）將存儲卡插到一個正在運行的CPU中會造成CPU停機。

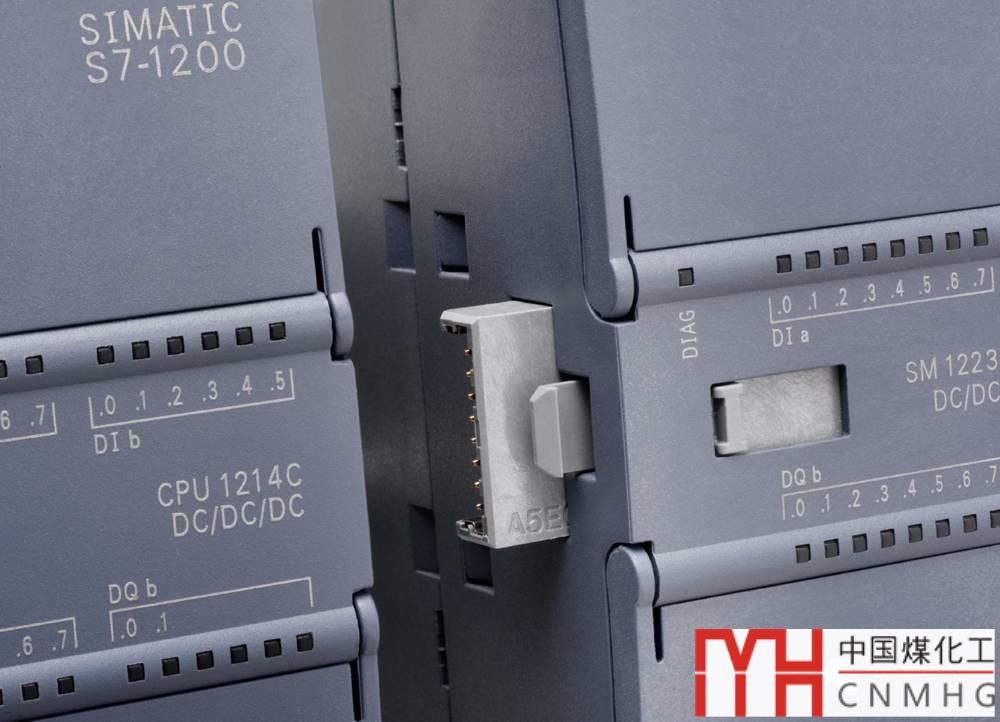

在CPU模塊的最右邊，也有一個插槽，是用來插信號模塊的。按住信號模塊前面的插銷可以把連接器推出來，插到CPU的插槽中，從而實現電氣上的連接。

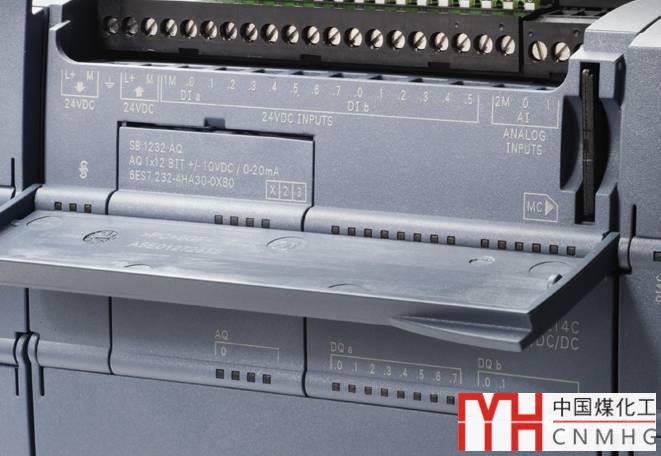

在CPU模塊的中央，有一個可以插接信號板(Signal board)的地方。利用這個插槽，可以連接輸入/輸出或通信板，這是S7-1200非常獨到的設計，也非常實用。

這篇文章我們以S7-1200為例，以概述的方式對CPU模塊進行講解。怎么樣？讀到這里已經對CPU模塊有了一個新的認識了吧？這里我們講解的還是一些模塊外面能看到的東西，那么CPU作為PLC的核心元件，其內部又有哪些資源？我們又該如何利用這些資源來滿足工業現場的需求呢？請看下一篇文章：S7-1200硬件篇之CPU的內部資源。
