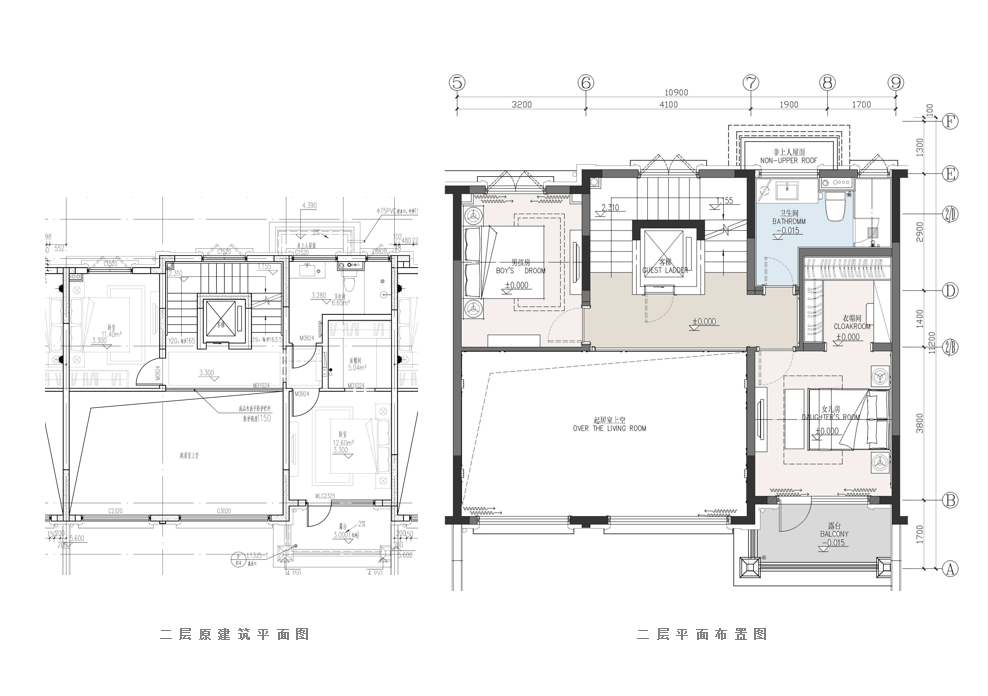

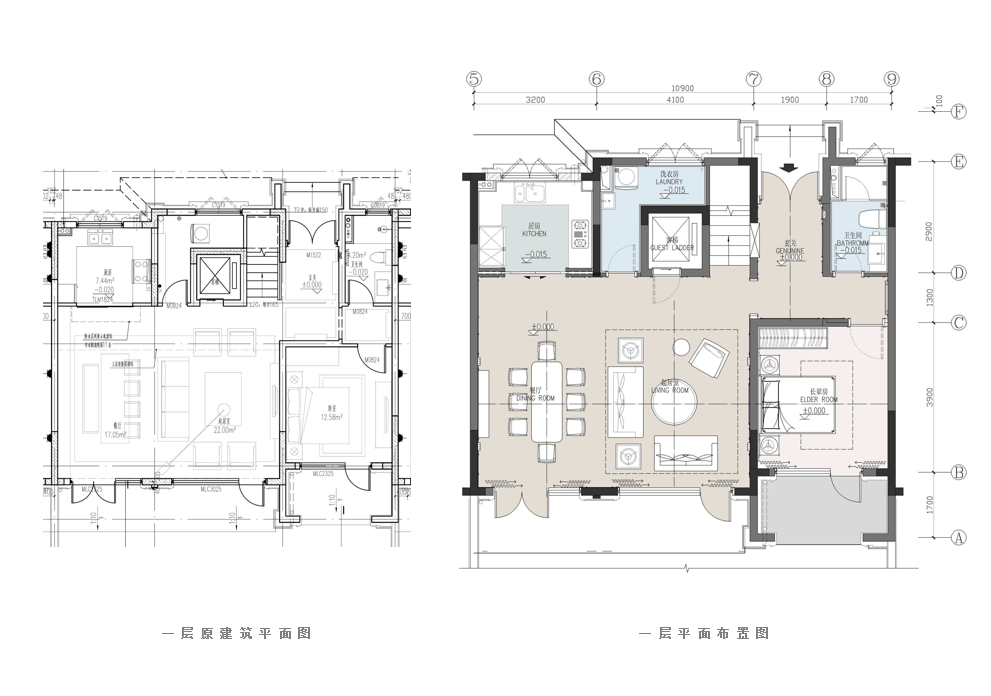

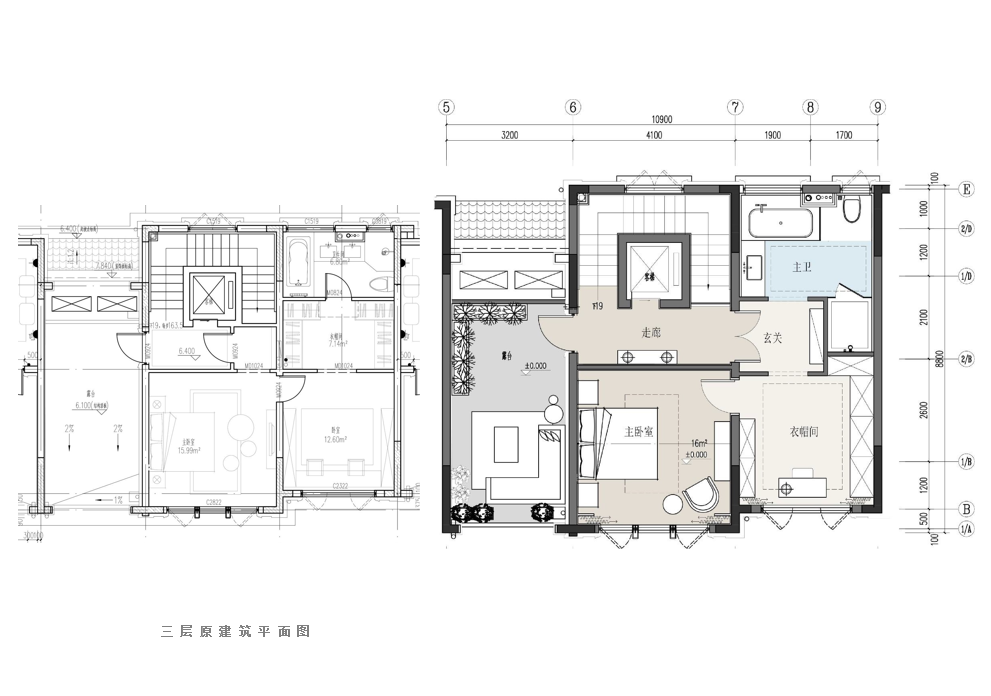

附件大?。?86.86MB所屬分類：CAD圖紙分享會員：兼職管理員分享時間：2022-03-31最后更新：資源簡介/截圖： 一、工程概況: 1 .本案工程為:項目東南C1、C2地塊樣板房工程 2 ,本案I程坐落于:省德州市齊河縣祝阿鎮 3.本案工程圖紙設計范圍:樣板間室內三層 二、設計依據: 1.本案裝飾工程施工圖紙依據甲方提供的經建設單位批準的建筑、結構、設備等 各專業原有施工圖紙繪制。 2本案裝飾工程施工圖紙設計風格均經甲方認可并同意。 3相失設計協調會說記錄。 4.國內有關裝飾設計施工的設計依據及設計執行規范: 《中華人民共和國建筑法》 《建筑制圖標準》GB/T 50104-2010 《民用建筑設計通則》GB 50352-2005 《全國民用建筑工程設計技術措施-規劃。建筑.景觀)》2009JSCS- 1 《高層民用建筑設計防火規范》GB 50045-95 《建筑設計防火規范》GB 50016- 2014 《建筑內部裝修設計防火規范》GB 50222-95 (2001年版) 《建筑裝飾裝修工程質量驗收規范》GB 50210-2011 . 《建筑裝飾工程施工及驗收規范》JGJ 73-91 《民用建筑工程室內環境污染控制規范》GB 50325-2010 (2013年版) 《國家建筑標準設計圖集》13J502-1.12502-2、13J502-3 《城市公共廁所設計標準》CJJ14-2005 中華人民共和國工程建設標準強制性條文《房屋建筑部分》施工質量和安全。 三、內裝修選用的材料應符合: 《室內裝飾裝修材料人造板及其制品中甲醛釋放限量》GB18580-2001 《室內裝飾裝修材料容劑木器涂料中有毒有害物質限量》GB 18581- 2001 《室內裝飾裝修材料內墻涂料中有害物質限量》GB 18582 -2001 _ 《室內裝飾裝修材料膠粘劑中有害物質限量》GB 18583- 2001 《室內裝飾裝修材料木家具中有害物質限量》GB 18584-2001 《室內裝飾裝修材料壁紙中有害物質限量》GB 18585-2001 《室內裝飾裝修材料聚氣乙烯卷材地板中有害物質限量》GB 18586-2001 《混凝土外加劑中釋放氨的限量》GB 18588- 2001 《建筑材料放射性核素限量》GB 6566- 2001 《室內用水性阻燃劑、防水劑、防腐劑有害物的限量》GB 50325- 2001 室內設計選用的各種裝修材料,由施工單位提供材料,制作樣板,并提供材料合格證書及環保防火性能檢測報告。經建設單位、設計單位、現場監理.確認后進行封樣，并據此進行驗收。 四、設計標高: 1.原建筑所設定的(一層)地面完成面標高為土0.000。 2.士θ .000層以上各層地面完成面的標高標注為.000。 3本工程標高以m為單位,其它R寸以mm為單位。 五設計要求及相應規范: 1.本案工程做法除圖紙具體要求的面層外,對結構層未具體要求時,應參見《國家建筑標準設計圖集》和高級裝飾工程施工做法，嚴格遵守國家現行的及當?shù)噩F(xiàn)行的有關質量驗收標準規范的要求,并按就高不就低的原則執行。 2所有石膏板底乳膠漆飾面的陽角,均需做金屬護角所有天花均采用50系列輕鋼龍骨(吊桿距離應大于或等于800mm),吊桿長度超過1500mm,均需做反向支撐(采用大于30mm角鋼做反向支撐，間距大于或等于1600mm) 3.室內裝修選材符合國家現行有關標準,根據消防部門關于建筑室內裝飾設計防火規定嚴格選材,采用消防局認可通過的阻燃性良好的裝飾材料、裝飾木材,造型部分基層板背面刷三遍防火涂料做法工序應符合消防局認可的程序，天花裝飾木材均經過防火處理達到消防驗收標準。 4.所有裝修圖紙應遞交當?shù)叵啦块T審查滿足消防要求方可使用。 5.木制結構與墻體接觸時表面應做防腐處理。 6.玻璃隔斷或玻璃門選用的相關玻璃均經制作加工單位進行安全的厚度等有關計算,并證明滿足使用要求凡單片玻璃大于1.5m時,需采用安全玻璃。 7.金屬表面裝修要求見裝修圖和材料表凡預埋件金屬結構部分等表面除油去銹, 8.有關土建拆改部分與配合:本案設計如有對原土建部分進行拆改的,均先與有關建筑設計院及業主配合、治商與校核。 9.有關承載問題與配合:本案設計中的裝修部分與原建筑相關承載問題均先由業主組織與該建筑設計相關專業配合治商與校核后實施。 六、裝修工程說明: 1.凡裝修設計涉及建筑主體或承重結構變動或在主體結構上增加荷載、吊掛檢修馬道、過渡鋼結構等問題須經原設計單位或具有和原設計單位相同資質的設計單位認可后方可施工。 2施工中選用各種產品和材料、潔具燈具、五金配件及家具詳見主要材料、潔具、燈具、五金配件、家具、地毯物料說明書及樣板。所選各種物料應符合設計要求，同時必須滿足國家各項有關規定指標應有法定部門簽定合格批準使用，具有書面檢測報告,并應看樣選定定購使用。 3.室內精裝修承包商所選用的地面石材、墻面材料和木飾面的色彩，紋理選用時，應依據樣本,經本案設計方與甲方代表共同確認后方可大面積購買施工。 4 :裝飾吊燈不能與天花吊頂龍骨連接需采用獨立的金屬吊架或配套金屬架固定于樓板上。如有重型吊燈安裝時其重量對樓板所承受荷載有影響時,需原建筑設計單位對固定安裝方式進行核算通過后方可施工。_ 5.室內裝修設計要嚴格執行防火規范 不宜大面積采用木裝修。如局部采用可燃材料,必須進行防火阻燃處理。 6?，F(xiàn)場施工過程中如遇重大的原則性修改、應經甲乙雙方確認后形成補充合同文本,方可進行施工圖修改設計。 7.施工現場對設計的變更或補充設計,必需有授權的設計師簽宇方為有效,必要時須得到甲方和監理方的書面認可。 8.各類空間裝修做法詳見空間平面、立面及詳圖。 9所有材料應以樣板為準,其樣式質量及檔次要符合本工程的要求如替換應通知業主及設計單位確認后方可定購。 在開工前及時糾正,如另有明文規定除外。錯誤、含糊、遺漏應在招標準備期間予以發現，否則引起的額外勞動,不與提供津貼,此事應獲得業主及室內精裝修承辦商的注意。 11總包和室內精裝修承包商若已認可圖紙則要對圖紙及文字注譯中提供的施工、物料和工藝認可,并承擔相應責任同時要對設計方的文件所提及的精神認可和遵守。 12 .本說明和設計圖紙具有同樣效力，兩者均應遵守。若兩者有矛盾時甲方及施工單位，應及時提出并以設計單位解釋為準。 七施工做法與用材要求: 1.地面工程: A.面層材料同地花布置圖,圖中地面標高士0.000 (通常是樓面石材或硬質鋪裝完成地面)，標高相當于各層裝修完成的相對標高，并不是絕對建筑樓層標高。 B.依據圖紙做法參照現行裝飾施工規范標準進行施工。 C.發生高度不同現象時依據施工實際情況適當調整墊層厚度。 D.凡有給排水設備或水侵入地面，均做防水處理,并按5 %坡度向地漏方向找坡。 防水層上翻300mm,詳見建筑的相關說明。 E .不同材料飾面交界處需根據材料的規格尺寸來調整做法和結合層的尺寸,保證裝飾完成面符合設計要求。 F.有水房間的樓地面應低于相鄰房間不小于20mm做擋水門檻(客房衛生間除外)。有地漏的地面應找坡1~2% ,坡向地漏。有大量排水的應設排水溝及集水坑。 G.廁所、水池、廚房等多水房間的地面,應做防水層。防水層的做法為高分子益膠泥或涂1, 5mm厚聚氨酯防水涂膜和聚合物水泥砂漿兩道防水層并沿四周卷起至頂。 H.地面打膨脹螺栓處周邊及縫用植筋膠密實,植筋膠須使國家合格產品。 1.地面鋪磚(石材、木地板)縱橫向長度超過8m時需設置伸縮縫。 J.其它材料做法詳見材料表的要求及材料構造做法表。 .2.墻體工程: A.建筑設計的墻體、拆除和新砌筑的墻體，其定位尺寸、圖例詳見室內墻體定位圖。 B.輕鋼龍骨石膏板墻: a.輕鋼龍骨墻做到梁(板)底,內填隔音(防火)棉,采用100輕鋼龍骨,雙面、單層12mm厚輕質不燃板。詳國標圖集《輕鋼龍骨內隔墻》。 底部如需墻基的用C20混凝土制作,高度詳見圖紙厚度同墻厚。 b.隔墻構造參見《國家建筑標準設計圖集》13J502-1。 c.貼面墻壁系統參見《國家建筑標準設計圖集》13J502-1。 (略)
