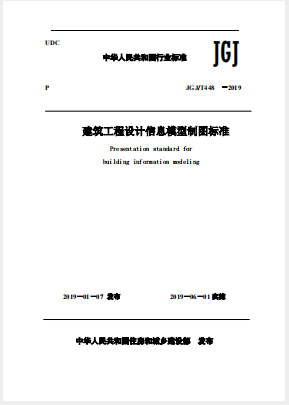

附件大小：7.4MB所屬分類：BIM資料分享會員：芳華分享時間：2021-09-08最后更新：資源簡介/截圖：前 言 根據住房和城鄉建設部 《住房城鄉建設部關于印發 2015 年工程建設標準規范制訂、修訂計劃的通知》（建標[2014]189 號）的要求，標準編制組經廣泛調查研究，認真總結實踐經驗，參考有關國際標準和國外先進標準，并在廣泛征求意見的基礎上，制定了本標準。 本標準的主要技術內容是：1. 總則；2. 術語；3. 建筑信息模型的表達；4. 三維模型計量要求；5. 視圖表達。 本規范由住房和城鄉建設部負責管理，由中國建筑標準設計研究院有限公司負責具體技術內容的解 釋。執行過程中如有意見和建議，請寄送中國建筑標準設計研究院有限公司（地址：北京市海淀區首體 南路 9 號主語國際 2 號樓，郵編：100048）。目 次1 總 則....................................................................... 32 術 語...................................................................... 43 建筑信息模型的表達 ........................................................... 5 3.1 一般規定 ................................................................. 5 3.2 幾何表達精度 ............................................................. 5 3.3 模型單元信息交換模板 ..................................................... 6 3.4 裝配式混凝土預制構配件模型單元 ........................................... 6 3.5 鋼結構模型單元 ........................................................... 64 三維模型工程計量要求 ......................................................... 8 4.1 一般規定 ................................................................. 8 4.2 現澆鋼筋混凝土構配件 ..................................................... 85 模型單元的編號和顏色 ........................................................ 10 5.1 模型單元編號規則 ........................................................ 10 5.2 模型顏色表達 ............................................................ 10 6 視圖表達.................................................................... 13 6.1 一般規定 ................................................................ 13 6.2 視圖編號和命名 .......................................................... 13 附錄 A 幾何表達精度 ............................................................ 14 附錄 B 常見模型單元簡稱 ........................................................ 28 附錄 C 常見元素的信息交換模板的部分屬性名稱位置及表達格式 ...................... 33 本標準用詞說明 .................................................................. 182 引用標準名錄 .................................................................... 1831 總 則 1.0.1 為了統一建筑信息模型的表達，保證表達質量，提高信息傳遞效率，協調工程各參與方識別設計信息的方式，適應工程建設的需要，特制定本標準。 1.0.2 本標準適用于工程設計過程中建筑信息模型的建立、傳遞和使用，各專業之間的協同，工程設計各參與方的協作等過程。 1.0.3 本標準適用的建筑工程范圍是各類民用建筑物、構筑物及通用工業類和基礎設施類建筑物、構筑物等。 1.0.4 建筑信息模型的表達，除應符合本標準外，尚應符合國家現行有關標準的規定。
