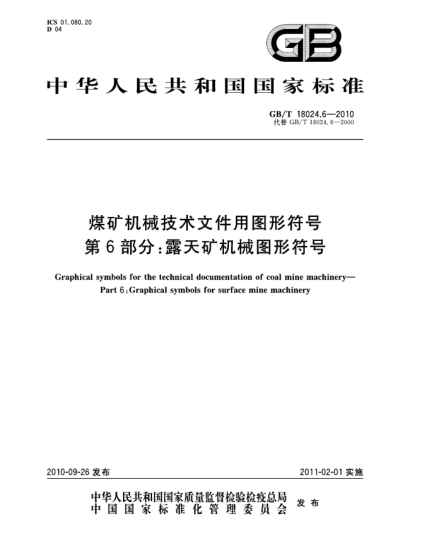

GB/T18024《煤礦機械技術文件用圖形符號》分為七個部分:———第1部分:總則;———第2部分:采煤工作面支架及支柱圖形符號;———第3部分:采掘機械圖形符號;———第4部分:井下運輸機械圖形符號;———第5部分:提升和地面生產機械圖形符號;———第6部分:露天礦機械圖形符號;———第7部分:壓氣機、通風機和泵圖形符號。本部分為GB/T18024的第6部分。本部分代替GB/T18024.6—2000《煤礦機械技術文件用圖形符號 露天礦機械圖形符號》。本部分與GB/T18024.6—2000相比主要變化如下:———擴大了標準的適用范圍(見第1章);———修改了圖形符號的設計,設計在標準模數M 的點陣網格中,網格系統為0.125M(見3.3);———增加了在使用圖形符號時,其縮放比例更靈活的內容(見3.3)。本部分與GB/T18024.1~18024.5、GB/T18024.7配套使用。本部分由中國煤炭工業協會提出并歸口。本部分由西安科技大學負責起草。本部分主要起草人:馬中驥、李勇、秋興國、馬勁。本部分所代替標準的歷次版本發布情況為:———GB/T18024.6—2000。
