四氯乙烯在鋅精礦浸出中的作用研究

期刊名字：礦冶工程
文件大小：
論文作者：彭鵬，謝慧琴，盧立柱
作者單位：中國(guó)科學(xué)院,防化指揮工程學(xué)院
更新時(shí)間：2023-03-14
下載次數(shù)：次

論文簡(jiǎn)介

實(shí)驗(yàn)研究了鋅精礦在H2SO4-HNO3體系中浸出過程.考察了浸出溫度、液/固比、四氯乙烯的加入對(duì)鋅浸出的影響.通過掃描電鏡分析比較了浸出前礦粒、普通浸出礦渣和加入四氯乙烯后浸出礦渣的表面形貌.結(jié)果表明,在85℃,氧氣壓力為0.1 MPa,H2SO4濃度為2.0 mol/L,HNO3濃度為0.2 mol/L,液/固比為10:1條件下,在200 mL浸出液中加入10 mL四氯乙烯萃取硫磺的同時(shí),鋅的浸出率在3 h內(nèi)達(dá)到99.6%,與普通浸出相比,浸出時(shí)間縮短了50%.可見,加入四氯乙烯顯著地提高了浸出速率.

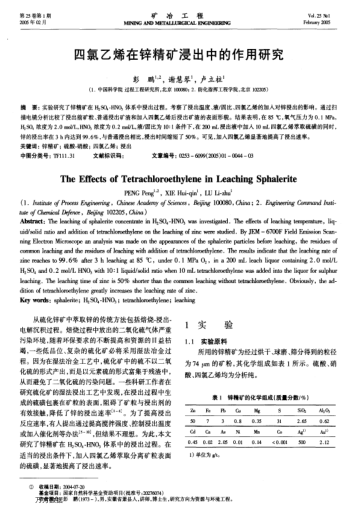

論文截圖

上一條：調(diào)整高沸塔操作參數(shù)優(yōu)化氯乙烯生產(chǎn)過程

下一條：過氯乙烯底漆磨漿法生產(chǎn)工藝的研究

版權(quán)：如無特殊注明，文章轉(zhuǎn)載自網(wǎng)絡(luò)，侵權(quán)請(qǐng)聯(lián)系cnmhg168#163.com刪除！文件均為網(wǎng)友上傳，僅供研究和學(xué)習(xí)使用，務(wù)必24小時(shí)內(nèi)刪除。
