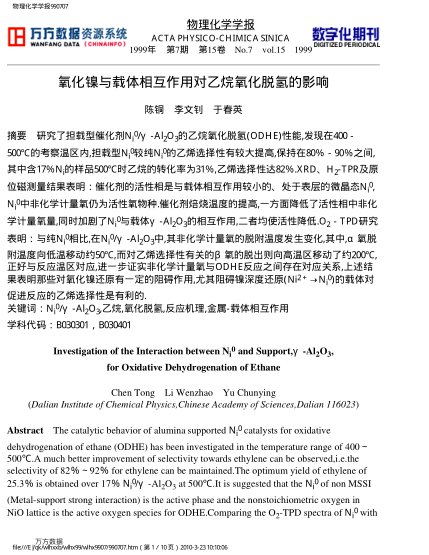

研究了擔(dān)載型催化劑Ni0/γ-Al2O3的乙烷氧化脫氫(ODHE)性能,發(fā)現(xiàn)在400-500℃的考察溫區(qū)內(nèi),擔(dān)載型Ni0較純Ni0的乙烯選擇性有較大提高,保持在80%-90%之間,其中含17%Ni的樣品500℃時(shí)乙烷的轉(zhuǎn)化率為31%,乙烯選擇性達(dá)82%.XRD、H2-TPR及原位磁測(cè)量結(jié)果表明:催化劑的活性相是與載體相互作用較小的、處于表層的微晶態(tài)Ni0,Ni0中非化學(xué)計(jì)量氧仍為活性氧物種.催化劑焙燒溫度的提高,一方面降低了活性相中非化學(xué)計(jì)量氧量,同時(shí)加劇了Ni0與載體γ-Al2O3的相互作用,二者均使活性降低.O2-TPD研究表明:與純Ni0相比,在Ni0/γ-Al2O3中,其非化學(xué)計(jì)量氧的脫附溫度發(fā)生變化,其中,α氧脫附溫度向低溫移動(dòng)約50℃,而對(duì)乙烯選擇性有關(guān)的β氧的脫出則向高溫區(qū)移動(dòng)了約200℃,正好與反應(yīng)溫區(qū)對(duì)應(yīng),進(jìn)一步證實(shí)非化學(xué)計(jì)量氧與ODHE反應(yīng)之間存在對(duì)應(yīng)關(guān)系,上述結(jié)果表明那些對(duì)氧化鎳還原有一定的阻礙作用,尤其阻礙鎳深度還原(Ni2+→Ni0)的載體對(duì)促進(jìn)反應(yīng)的乙烯選擇性是有利的.
