Mo與材料組織的關系

期刊名字：中國化工裝備
文件大?。?/li>
論文作者：趙艷海，王吉滿，吳興昌，趙成祥，黃金剛，郭曉東
作者單位：東營市特種設備檢驗所
更新時間：2022-12-08
下載次數(shù)：次

論文簡介

測定了一種不合Mo和一種加Mo管道用鋼的動態(tài)連續(xù)冷卻轉變曲線,通過光學顯微鏡、掃描電鏡和透射電鏡觀察兩鋼不同條件下的顯微組織的形貌特征.結果表明,隨著冷速的增加,兩鋼的組織由多邊形鐵素體、準多邊形鐵素體轉變?yōu)獒槧铊F素體,同時晶粒得到細化;試驗鋼組織在低冷速時變化較明顯,當冷速大于5℃/s時組織類型變化不明顯,此時主要是組織均勻性及M-A島發(fā)生變化,隨冷速增加M-A島更細小、彌散;Mo使CCT曲線中針狀鐵素體轉變曲線右移,促進針狀鐵素體組織形成.

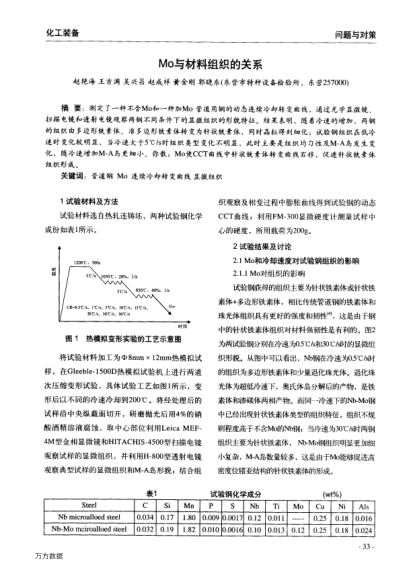

論文截圖

上一條：外墻保溫技術及節(jié)能材料

下一條：CuFeW觸頭材料的性能

版權：如無特殊注明，文章轉載自網絡，侵權請聯(lián)系cnmhg168#163.com刪除！文件均為網友上傳，僅供研究和學習使用，務必24小時內刪除。
