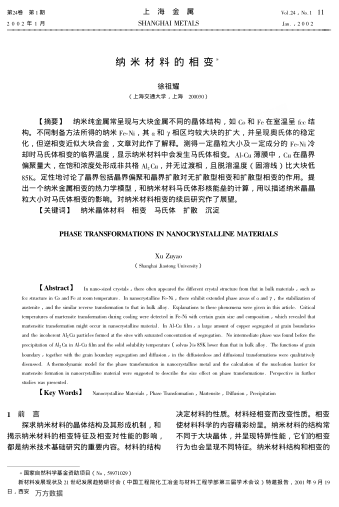

納米純金屬常呈現(xiàn)與大塊金屬不同的晶體結構,如Co和Fe在室溫呈fcc結構.不同制備方法所得的納米Fe-Ni,其α和γ相區(qū)均較大塊的擴大,并呈現(xiàn)奧氏體的穩(wěn)定化,但逆相變近似大塊合金,文章對此作了解釋.測得一定晶粒大小及一定成分的Fe-Ni冷卻時馬氏體相變的臨界溫度,顯示納米材料中會發(fā)生馬氏體相變.Al-Cu薄膜中,Cu在晶界偏聚量大,在飽和濃度處形成非共格Al2Cu,并無過渡相,且脫溶溫度(固溶線)比大塊低85K.定性地討論了晶界包括晶界偏聚和晶界擴散對無擴散型相變和擴散型相變的作用.提出一個納米金屬相變的熱力學模型,和納米材料馬氏體形核能壘的計算,用以描述納米晶晶粒大小對馬氏體相變的影響.對納米材料相變的續(xù)后研究作了展望.
