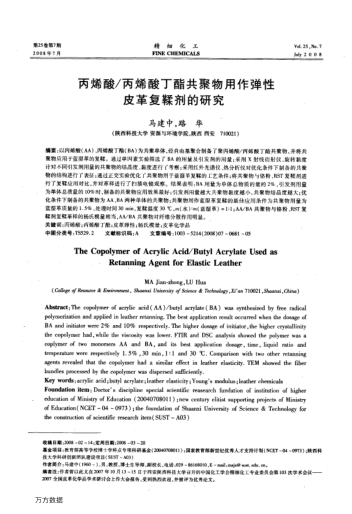

以丙烯酸(AA)、丙烯酸丁酯(BA)為共聚單體,經(jīng)自由基聚合制備了聚丙烯酸/丙烯酸丁酯共聚物,并將共聚物應(yīng)用于藍(lán)濕革的復(fù)鞣.通過(guò)單因素實(shí)驗(yàn)篩選了BA的用量及引發(fā)劑的用量;采用X射線衍射儀、旋轉(zhuǎn)黏度計(jì)對(duì)不同引發(fā)劑用量的共聚物的結(jié)品度、黏度進(jìn)行了考察;采用紅外光譜儀、熱分析儀對(duì)優(yōu)化條件下制備的共聚物的結(jié)構(gòu)進(jìn)行了表征;通過(guò)正交實(shí)驗(yàn)優(yōu)化了共聚物用于藍(lán)濕革復(fù)鞣的工藝條件;將共聚物與鉻粉、RST復(fù)鞣劑進(jìn)行了復(fù)鞣應(yīng)用對(duì)比,并對(duì)革樣進(jìn)行了掃描電鏡觀察.結(jié)果表明:BA用量為單體總物質(zhì)的量的2%,引發(fā)劑用量為單體總質(zhì)量的10%時(shí),制備的共聚物應(yīng)用效果最好;引發(fā)劑用量越大共聚物黏度越小,共聚物結(jié)晶度越大;優(yōu)化條件下制備的共聚物為AA、BA兩種單體的共聚物;共聚物用作藍(lán)濕革復(fù)鞣的最佳應(yīng)用條件為共聚物用量為藍(lán)濕革質(zhì)量的1.5%,處理時(shí)間30 min,復(fù)鞣溫度30℃,m(水):m(藍(lán)濕革)=1:1;AA/BA共聚物與鉻粉、RST復(fù)鞣劑復(fù)鞣革樣的楊氏模量相當(dāng),AA/BA共聚物對(duì)纖維分散作用明顯.
