接枝法親水改性腈綸的研究

期刊名字：合成纖維工業(yè)
文件大小：
論文作者：王雅珍，高悅，王清實，趙望隱，杜淑萍
作者單位：東華大學(xué)材料科學(xué)工程學(xué)院化學(xué)纖維與聚合物材料改性國家重點(diǎn)實驗室,齊齊哈爾大學(xué)化學(xué)與化工學(xué)院,中國網(wǎng)通沈陽分公司大東分局
更新時間：2023-01-31
下載次數(shù)：次

論文簡介

采用兩步法接枝共聚改性工藝實現(xiàn)腈綸織物親水改性.通過探索溶脹劑、乳化劑、引發(fā)劑的種類和用量,以及活化預(yù)處理接枝共聚反應(yīng)的工藝,確定接枝改性的最佳條件.結(jié)果表明:在溶脹劑氯苯7.0g/L,乳化劑壬基酚聚氧乙烯醚(OP)2.1g/L,引發(fā)劑過氧化二苯甲酰(BPO)2.5g/L,親水性酰胺類單體質(zhì)量分?jǐn)?shù)2.0%,活化預(yù)處理溫度75℃,活化時間30 min,接枝共聚反應(yīng)溫度85℃,反應(yīng)時間60 min,再經(jīng)濃度為2.0g/L碳酸鈉溶液處理,腈綸織物的吸濕率達(dá)到7.0%.

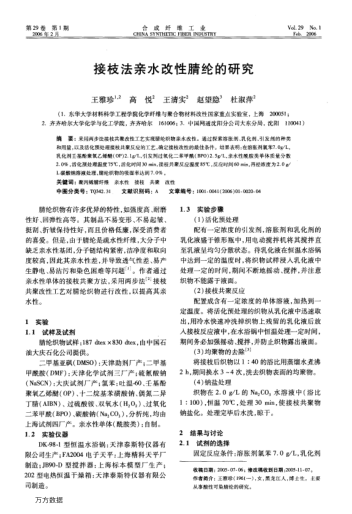

論文截圖

上一條：SIS/SBS/PP共混改性的研究

下一條：改性三醛膠的研究進(jìn)展

版權(quán)：如無特殊注明，文章轉(zhuǎn)載自網(wǎng)絡(luò)，侵權(quán)請聯(lián)系cnmhg168#163.com刪除！文件均為網(wǎng)友上傳，僅供研究和學(xué)習(xí)使用，務(wù)必24小時內(nèi)刪除。
