冷成型模具低溫鋅系磷化

期刊名字：材料保護(hù)
文件大?。?/li>
論文作者：江靜華，張旭海，蔣建清，馬愛斌，方峰
作者單位：東南大學(xué)材料科學(xué)與工程系
更新時(shí)間：2023-04-02
下載次數(shù)：次

論文簡介

研制出適用于冷成型模具高硬度表面的低溫鋅系磷化工藝.其中磷化液含Zn(H2PO4)2*2H2O 60 g/L,Zn(NO3)2*6H2O 90 g/L ,NaNO2 1.5 g/L ,稀土促進(jìn)劑0～1.0 g/L,游離酸度4～6點(diǎn),總酸度70～75點(diǎn).該磷化液在40 ℃下,處理3 0 ～40 min后可獲得厚約10 μm的磷化膜.性能測試表明,其減摩、潤滑性能良好,摩擦系數(shù)約降0.1,與未處理試樣相比磨損量下降96%,附著力1級(jí).

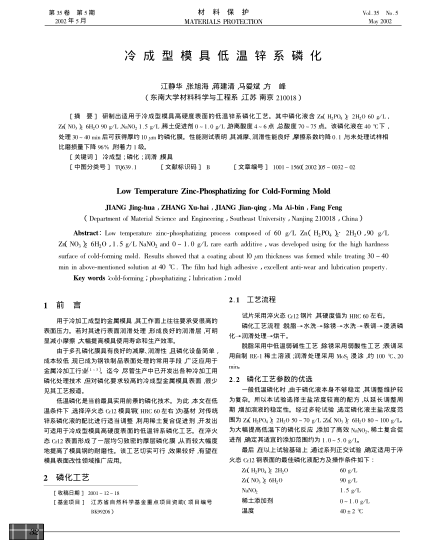

論文截圖

上一條：大溫差低溫送風(fēng)空調(diào)機(jī)組在地鐵的應(yīng)用

下一條：國外低溫溫度傳感器的研制現(xiàn)狀

版權(quán)：如無特殊注明，文章轉(zhuǎn)載自網(wǎng)絡(luò)，侵權(quán)請(qǐng)聯(lián)系cnmhg168#163.com刪除！文件均為網(wǎng)友上傳，僅供研究和學(xué)習(xí)使用，務(wù)必24小時(shí)內(nèi)刪除。
