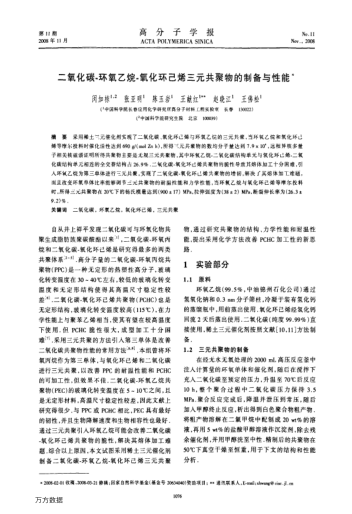

采用稀土三元催化劑實(shí)現(xiàn)了二氧化碳、氧化環(huán)乙烯與環(huán)氧乙烷的三元共聚,當(dāng)環(huán)氧乙烷和氧化環(huán)乙烯等摩爾投料時(shí)催化活性達(dá)到690 g/(mol zn h),所得三元共聚物的數(shù)均分子量達(dá)到7.9×104,遠(yuǎn)程異核多量子相關(guān)核磁譜證明所得共聚物主要是無(wú)規(guī)三元共聚物,其中環(huán)氧乙烷-二氧化碳結(jié)構(gòu)單元與氧化環(huán)已烯-二氧化碳結(jié)構(gòu)單元相連的全交替結(jié)構(gòu)占26.9%.二氧化碳-氧化環(huán)盡心己烯共聚物的脆性導(dǎo)致其熔體加工十分困難,引入環(huán)氧乙烷為第三單體進(jìn)行三元共聚,實(shí)現(xiàn)了二氧化碳.氧化環(huán)乙烯共聚物的增韌,解決了其熔體加工難題,而且改變環(huán)氧單體比率能夠調(diào)節(jié)三元共聚物的耐溫性能和力學(xué)性能,當(dāng)環(huán)氧乙烷與氧化環(huán)己烯等摩爾投料時(shí),所得三元共聚物在20℃下的楊氏模量達(dá)到(900±17)Mpa,拉伸強(qiáng)度為(38±2)Mpa,斷裂伸長(zhǎng)率為(26.3±9.2)%.
