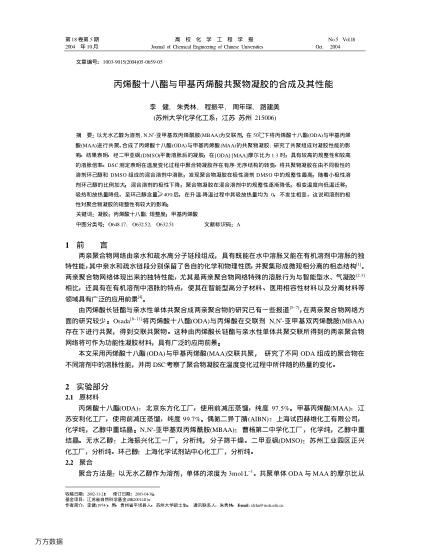

以無(wú)水乙醇為溶劑, N,N(-亞甲基雙丙烯酰胺(MBAA)為交聯(lián)劑,在50℃下將丙烯酸十八酯(ODA)與甲基丙烯酸(MAA)進(jìn)行共聚,合成了丙烯酸十八酯(ODA)與甲基丙烯酸(MAA)的共聚物凝膠; 研究了共聚組成對(duì)凝膠性能的影響.結(jié)果表明:經(jīng)二甲亞砜(DMSO)平衡溶脹后的凝膠,在[ODA]:[MAA]摩爾比為1:3時(shí),具有較高的規(guī)整性和較高的溶脹倍率.DSC測(cè)定表明在溫度變化過(guò)程中聚合物凝膠存在有序-無(wú)序結(jié)構(gòu)的轉(zhuǎn)變.將共聚物凝膠在由不同極性的溶劑環(huán)己醇和DMSO組成的混合溶劑中溶脹,發(fā)現(xiàn)聚合物凝膠在極性溶劑DMSO中的規(guī)整性最高,隨著小極性溶劑環(huán)己醇的比例加大,混合溶劑的極性下降,聚合物凝膠在混合溶劑中的規(guī)整性逐漸降低,相變溫度向低溫遷移,吸熱和放熱量降低,至環(huán)己醇含量≥40%后,在升溫-降溫過(guò)程中其吸放熱量均為0,不發(fā)生相變,這說(shuō)明溶劑的極性對(duì)聚合物凝膠的規(guī)整性有較大的影響.
