直接乙醇燃料電池初探

期刊名字：電化學
文件大?。?/li>
論文作者：宋樹芹，陳利康，劉建國，魏昭彬，辛勤
作者單位：中國科學院大連化學物理研究所,安徽省寧國天成電器有限公司
更新時間：2022-10-04
下載次數(shù)：次

論文簡介

采用商品化的PtRu/C和Pt/C分別作乙醇陽電極和氧氣陰電極的催化劑,Nafion 115膜作固體電解質(zhì),組裝成面積為9 cm2的單池.考察了電池溫度、氧氣壓力、乙醇濃度及流量等對電池性能的影響.實驗結(jié)果表明在電池溫度為85 ℃,乙醇濃度為1.0 mol/L,流量為0.5 mL/min,氧氣壓力為0.5 MPa,流量為68 mL/min條件下,電池開路電壓為0.608 V,電流密度50 mA/cm2時的放電端電壓為0.329 V,電池最大功率密度為19.25 mW/cm2.

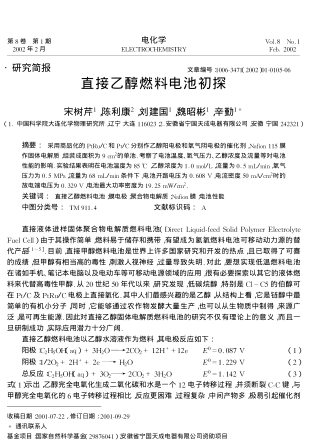

論文截圖

上一條：燃料乙醇在中國發(fā)展利用

下一條：燃料乙醇是我國發(fā)展替代燃料的趨勢

版權(quán)：如無特殊注明，文章轉(zhuǎn)載自網(wǎng)絡(luò)，侵權(quán)請聯(lián)系cnmhg168#163.com刪除！文件均為網(wǎng)友上傳，僅供研究和學習使用，務(wù)必24小時內(nèi)刪除。
