湘鋼預應力鋼絲用鋼SWRH82B盤條的質量控制

期刊名字：特殊鋼
文件大?。?/li>
論文作者：王貴容，薛正良
作者單位：湘潭鋼鐵集團公司,湖北省鋼鐵冶金重點實驗室
更新時間：2023-01-02
下載次數(shù)：次

論文簡介

湘鋼采用鐵水預處理-80 t頂?shù)讖痛缔D爐-90 t LF-150 mm×150 mm方坯連鑄機-高速線材軋機成功開發(fā)出Φ11～13 mm的預應力鋼絲和鋼絞線用鋼SWRH82B(%:0.79～0.83C,0.70～0.80Mn,0.17～0.22Cr,≤0.020S,≤0.025P)盤條.實踐表明,中間包鋼水過熱度控制在15～25(30) ℃,拉坯速度2.6～2.9 m/min,拉坯速度波動值≤0.2 m/min,二冷水量1.95～2.10 L/kg,可使鑄坯中心碳偏析比(鑄坯中心碳含量/鋼水碳含量)≤1.04,盤條索氏體率≥85%,實際拉拔和捻股過程中104 m的斷絲率≤1次.

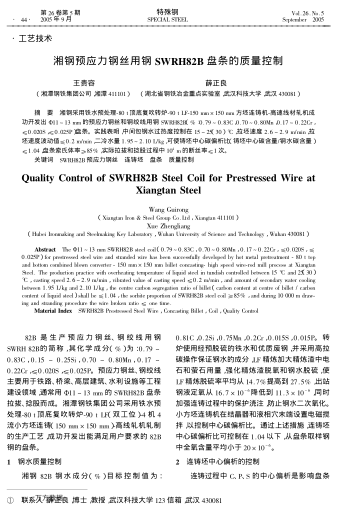

論文截圖

上一條：武鋼硅鋼片廠CA6機組帶鋼跑偏原因及對策

下一條：鋼結構工程施工中鋼梁鋼柱變形控制

版權：如無特殊注明，文章轉載自網(wǎng)絡，侵權請聯(lián)系cnmhg168#163.com刪除！文件均為網(wǎng)友上傳，僅供研究和學習使用，務必24小時內(nèi)刪除。
