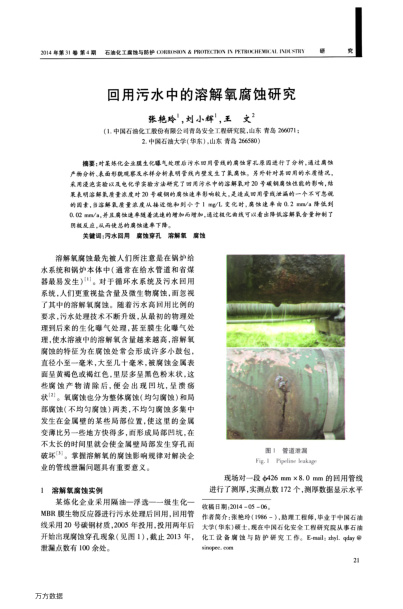

對(duì)某煉化企業(yè)膜生化曝氣處理后污水回用管線的腐蝕穿孔原因進(jìn)行了分析,通過(guò)腐蝕產(chǎn)物分析、表面形貌觀察及水樣分析表明管線內(nèi)壁發(fā)生了氧腐蝕.另外針對(duì)其回用的水質(zhì)情況,采用浸泡實(shí)驗(yàn)以及電化學(xué)實(shí)驗(yàn)方法研究了回用污水中的溶解氧對(duì)20號(hào)碳鋼腐蝕性能的影響,結(jié)果表明溶解氧質(zhì)量濃度對(duì)20號(hào)碳鋼的腐蝕速率影響較大,是造成回用管線泄漏的一個(gè)不可忽視的因素,當(dāng)溶解氧質(zhì)量濃度從接近飽和到小于1 mg/L變化時(shí),腐蝕速率由0.2 mm/a降低到0.02 mm/a,并且腐蝕速率隨著流速的增加而增加,通過(guò)極化曲線可以看出降低溶解氧含量抑制了陰極反應(yīng),從而使總的腐蝕速率下降.
