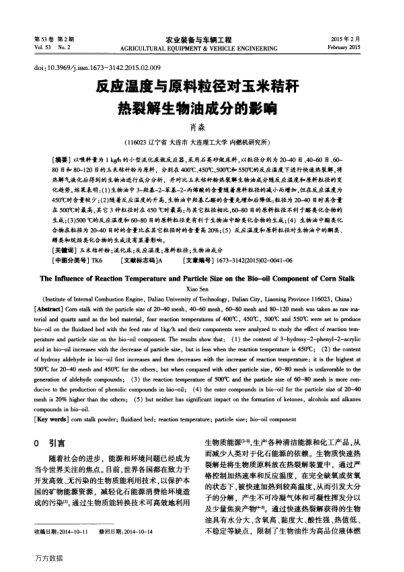

以喂料量為1 kg/h的小型流化床做反應(yīng)器,采用石英砂做床料,以粒徑分別為20～40目、40～60目、60～80目和80～120目的玉米秸稈粉為原料,分別在400℃、450℃、500℃和550℃的反應(yīng)溫度下進(jìn)行快速熱裂解,將熱解氣液化后得到的生物油進(jìn)行成分分析,并對(duì)比玉米秸稈粉熱裂解生物油成分隨反應(yīng)溫度和原料粒徑的變化趨勢(shì).結(jié)果表明:(1)生物油中3-羥基-2-苯基-2-丙烯酸的含量隨著原料粒徑的減小而增加,但在反應(yīng)溫度為450℃時(shí)含量較少;(2)隨著反應(yīng)溫度的升高,生物油中羥基乙醛的含量先增加后降低:粒徑為20～40目時(shí)其含量在500℃時(shí)最高,其它3種粒徑時(shí)在450℃時(shí)最高;與其它粒徑相比,60～80目的原料粒徑不利于醛類(lèi)化合物的生成;(3)500℃的反應(yīng)溫度和60～80目的原料粒徑更有利于生物油中酚類(lèi)化合物的生成;(4)生物油中酯類(lèi)化合物在粒徑為20～40目時(shí)的含量比在其它粒徑時(shí)的含量高20％;(5)反應(yīng)溫度和原料粒徑對(duì)生物油中的酮類(lèi)、醇類(lèi)和烷烴類(lèi)化合物的生成沒(méi)有顯著影響.
