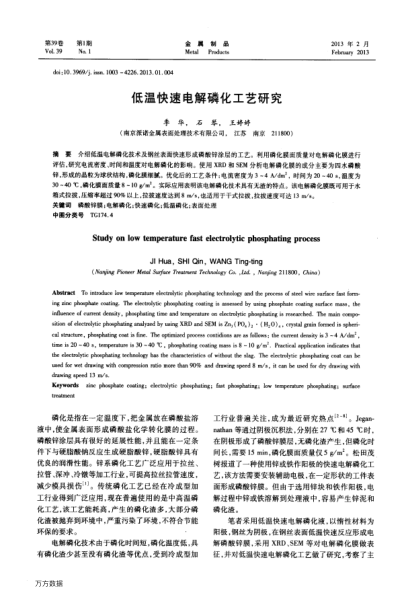

介紹低溫電解磷化技術(shù)及鋼絲表面快速形成磷酸鋅涂層的工藝.利用磷化膜面質(zhì)量對(duì)電解磷化膜進(jìn)行評(píng)估,研究電流密度、時(shí)間和溫度對(duì)電解磷化的影響.使用XRD和SEM分析電解磷化膜的成分主要為四水磷酸鋅,形成的晶粒為球狀結(jié)構(gòu),磷化膜細(xì)膩.優(yōu)化后的工藝條件:電流密度為3～4 A/dm2,時(shí)間為20 ～40 s,溫度為30～40℃,磷化膜面質(zhì)量8～10 g/m2.實(shí)際應(yīng)用表明該電解磷化技術(shù)具有無渣的特點(diǎn).該電解磷化膜既可用于水箱式拉拔,壓縮率超過90％以上,拉拔速度達(dá)到8m/s,也適用于干式拉拔,拉拔速度可達(dá)13 m/s.
