低溫空氣等離子體改性PDMS的研究

期刊名字：真空與低溫
文件大小：
論文作者：李艷瓊，王升高，程莉莉，汪建華
作者單位：武漢工程大學(xué)
更新時間：2023-03-20
下載次數(shù)：次

論文簡介

為了改善聚二甲基硅氧烷(PDMS)的親水性和穩(wěn)定其電滲性能,采用空氣微波等離子體在低溫條件下對其表面進行改性.利用原子力顯微鏡(AFM)、X射線光電子能譜(XPS)及靜態(tài)接觸角對處理前后的PDMS進行分析.經(jīng)空氣微波等離子體處理3 min后,PDMS的親水性得到極大的改善,水在其表面的接觸角接近零度.XPS結(jié)果表明:處理后PDMS表面形成SiOx薄層;AFM顯示空氣等離子體處理對PDMS的表面沒有損傷.與文獻報道的高、中真空氧等離子體處理方法相比,親水效果基本一致,卻大幅度降低了對設(shè)備真空系統(tǒng)的要求,并縮短了操作時間,節(jié)約了成本.最佳處理條件為:微波為100 W,腔體內(nèi)氣壓為1.0 kPa,空氣的流量為20 sccm(1 sccm=1 cm3·min-1),時間3 min.

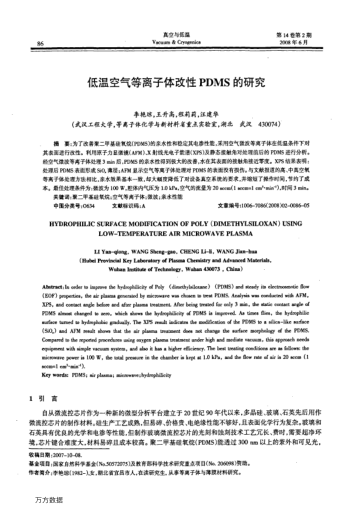

論文截圖

上一條：等離子體的反射特性研究

下一條：低溫等離子體技術(shù)去除苯的實驗研究

版權(quán)：如無特殊注明，文章轉(zhuǎn)載自網(wǎng)絡(luò)，侵權(quán)請聯(lián)系cnmhg168#163.com刪除！文件均為網(wǎng)友上傳，僅供研究和學(xué)習(xí)使用，務(wù)必24小時內(nèi)刪除。
