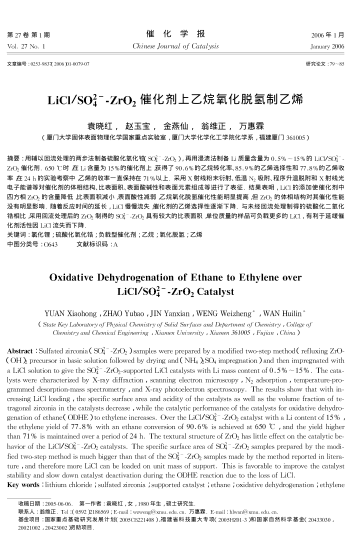

用輔以回流處理的兩步法制備硫酸化氧化鋯(SO2-4-ZrO2), 再用浸漬法制備Li質(zhì)量含量為0.5%～15%的LiCl/SO2-4-ZrO2催化劑. 650 ℃時(shí),在Li含量為15%的催化劑上,獲得了90.6%的乙烷轉(zhuǎn)化率、85.9%的乙烯選擇性和77.8%的乙烯收率,在24 h的實(shí)驗(yàn)考察中,乙烯的收率一直保持在71%以上. 采用X射線粉末衍射、低溫N2吸附、程序升溫脫附和X射線光電子能譜等對(duì)催化劑的體相結(jié)構(gòu)、比表面積、表面酸堿性和表面元素組成等進(jìn)行了表征. 結(jié)果表明, LiCl的添加使催化劑中四方相ZrO2的含量降低,比表面積減小,表面酸性減弱,乙烷氧化脫氫催化性能明顯提高,但ZrO2的體相結(jié)構(gòu)對(duì)其催化性能沒(méi)有明顯影響. 隨著反應(yīng)時(shí)間的延長(zhǎng), LiCl慢慢流失,催化劑的乙烯選擇性逐漸下降. 與未經(jīng)回流處理制得的硫酸化二氧化鋯相比,采用回流處理后的ZrO2制得的SO2-4-ZrO2具有較大的比表面積,單位質(zhì)量的樣品可負(fù)載更多的LiCl, 有利于延緩催化劑活性因LiCl流失而下降.
