聚硅氮烷在氨氣中的裂解研究

期刊名字：高分子學(xué)報(bào)
文件大小：
論文作者：胡海峰，陳朝輝，馮春祥，張長瑞，宋永才
作者單位：國防科技大學(xué)五系
更新時(shí)間：2023-03-23
下載次數(shù)：次

論文簡介

先驅(qū)體轉(zhuǎn)化法是制備陶瓷的一種獨(dú)特方法,但裂解產(chǎn)物往往偏離化學(xué)穩(wěn)定相組成,尤其是硅氮烷裂解后氮含量不足影響了材料的高溫性能.Colombier等[1]采用鹵硅烷與肼反應(yīng),合成的硅氮烷在N2中裂解可以得到較高氮含量的陶瓷;Burns等[2]在NH3中裂解聚碳硅烷和聚硅氮烷,得到高氮含量的Si-N陶瓷.本文報(bào)道鹵硅烷肼解之硅氮烷在NH3中進(jìn)行裂解,得到近似Si3N4化學(xué)組成的Si-N陶瓷,并提出了裂解歷程.

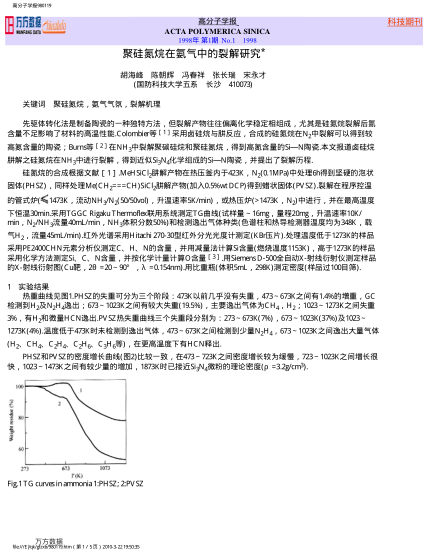

論文截圖

上一條：裂解技術(shù)發(fā)展近況

下一條：拳參的DNA裂解活性成分研究

版權(quán)：如無特殊注明，文章轉(zhuǎn)載自網(wǎng)絡(luò)，侵權(quán)請聯(lián)系cnmhg168#163.com刪除！文件均為網(wǎng)友上傳，僅供研究和學(xué)習(xí)使用，務(wù)必24小時(shí)內(nèi)刪除。
