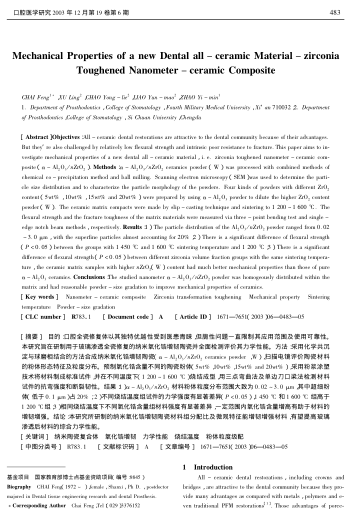

目的:口腔全瓷修復體以其獨特優(yōu)越性受到醫(yī)患青睞,但脆性問題一直限制其應用范圍及使用可靠性.本研究旨在研制用于玻璃滲透全瓷修復的納米氧化鋯增韌陶瓷并全面檢測評價其力學性能.方法:采用化學共沉淀與球磨相結(jié)合的方法合成納米氧化鋯增韌陶瓷(α-Al2O3/nZrO2 ceramics powder ,W),掃描電鏡評價陶瓷材料的粉體形態(tài)特征及粒度分布.預制氧化鋯含量不同的陶瓷粉體(5wt%,10wt%,15wt% and 20wt%),采用粉漿涂塑技術(shù)將材料制成標準試件,并在不同溫度下(1 200～1 600 ℃)燒結(jié)成型,用三點彎曲法及單邊刀口梁法檢測材料試件的抗彎強度和斷裂韌性.結(jié)果:1)α-Al2O3/nZrO2材料粉體粒度分布范圍大致為0.02～3.0 μm,其中超細粉體(低于0.1 μm)占20%; 2)不同燒結(jié)溫度組試件的力學強度有顯著差異(P＜0.05),1 450 ℃和1 600 ℃組高于1 200 ℃組;3)相同燒結(jié)溫度下不同氧化鋯含量組材料強度有顯著差異,一定范圍內(nèi)氧化鋯含量增高有助于材料的增韌增強.結(jié)論:本研究所研制的納米氧化鋯增韌陶瓷材料組分配比及微觀特征能增韌增強材料,有望提高玻璃滲透后材料的綜合力學性能.
