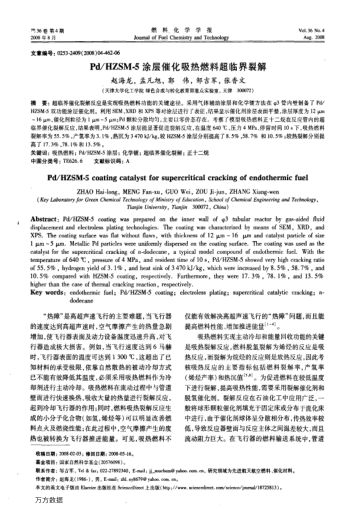

超臨界催化裂解反應是實現吸熱燃料功能的關鍵途徑.采用氣體輔助涂層和化學鍍方法在ψ3管內壁制備了Pd/HZSM-5雙功能涂層催化劑.利用SEM、XRD和XPS等對涂層進行了表征,結果顯示催化劑涂層表面平整,涂層厚度為12μm～16μm,催化劑粒徑為1μm～5μm;Pd顆粒分散均勻,主要以零價態(tài)存在.考察了模型吸熱燃料正十二烷在反應管內的超臨界催化裂解反應,結果表明,Pd/HZSM-5涂層能顯著促進裂解反應,在溫度640℃、壓力4 MPa、停留時間10 s下,吸熱燃料裂解率為55.5%,產氫率為3.1%,熱沉為3 470 kJ/kg,較HZSM-5涂層分別提高了8.5%,58.7%和10.5%;較熱裂解分別提高了17.3%,78.1%和13.5%.
