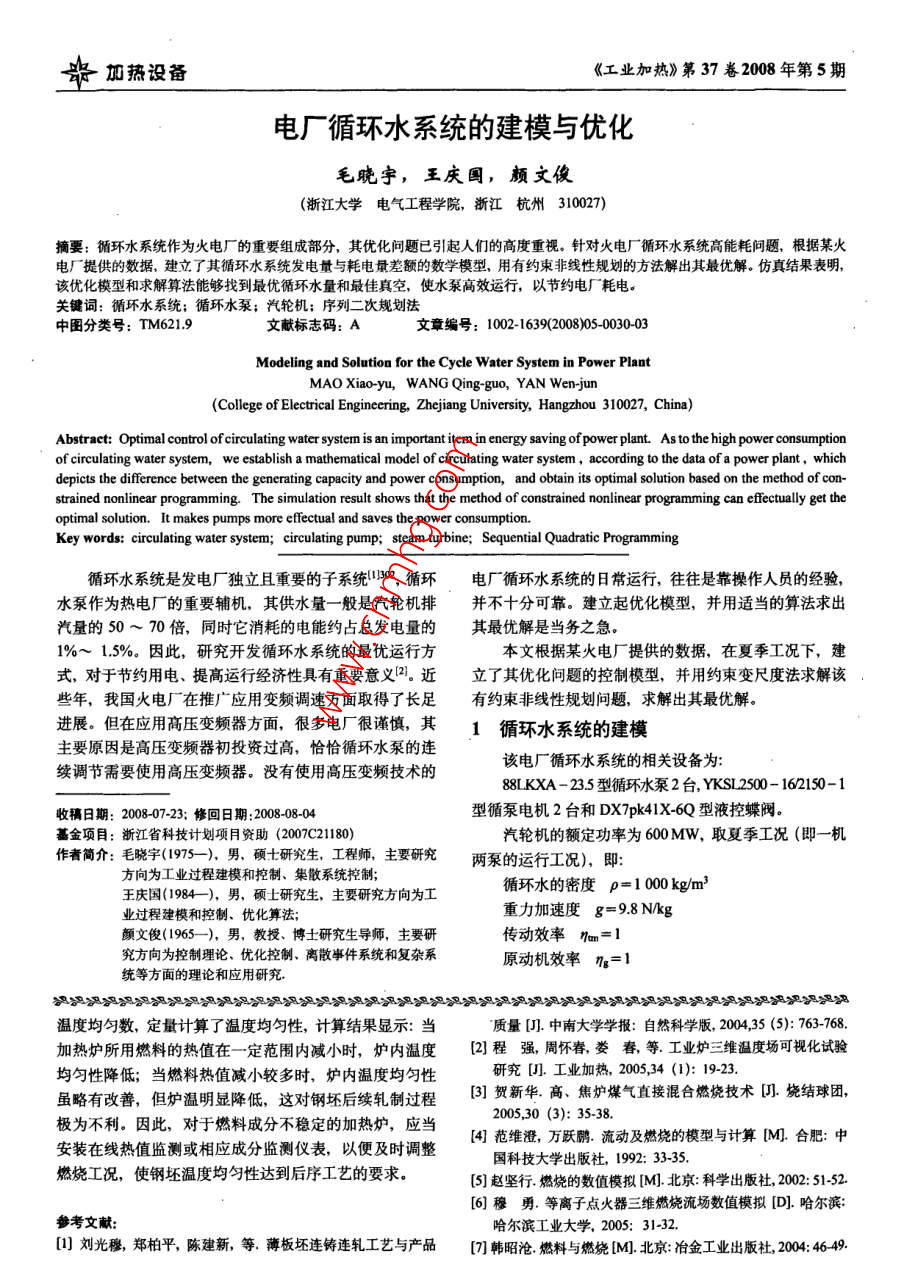

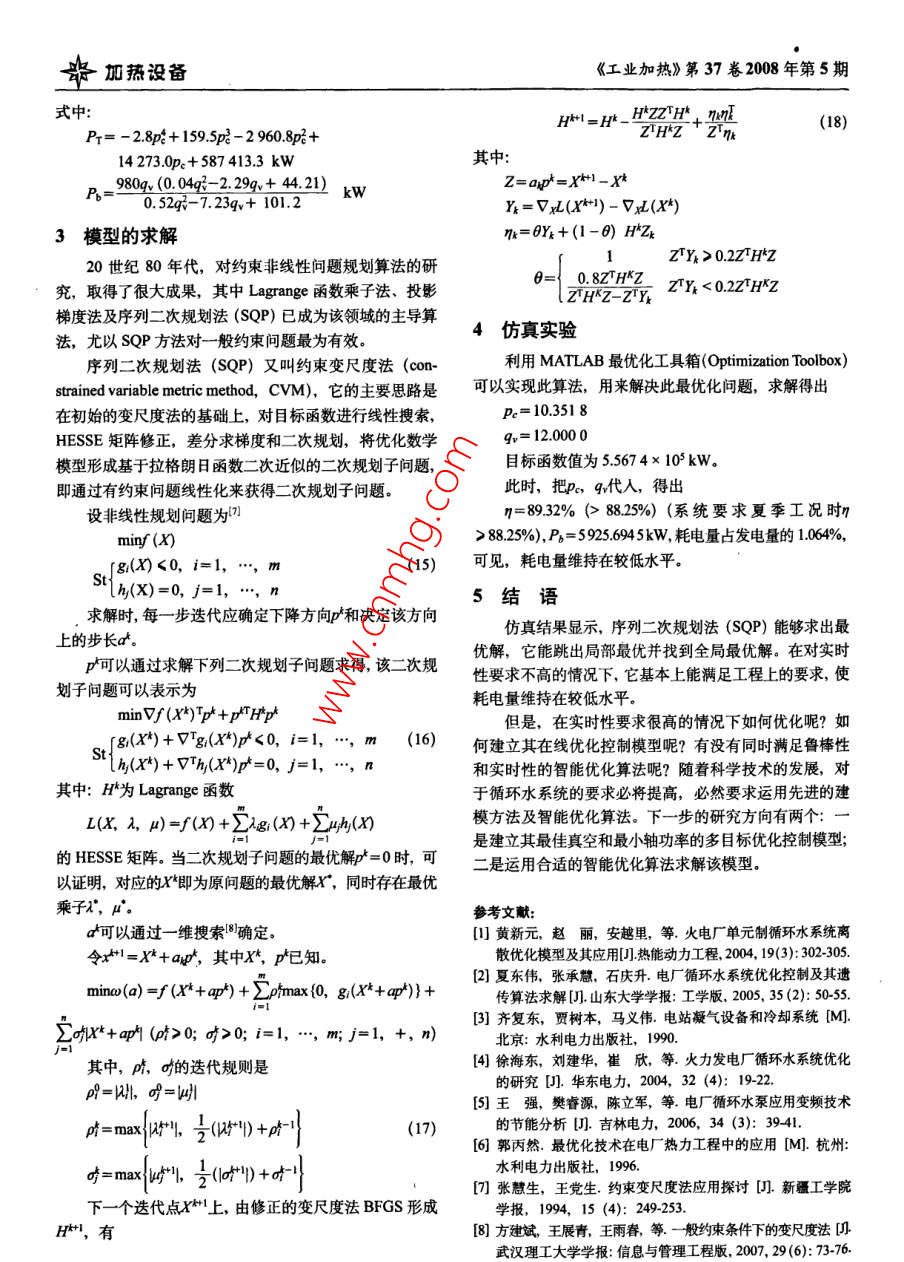

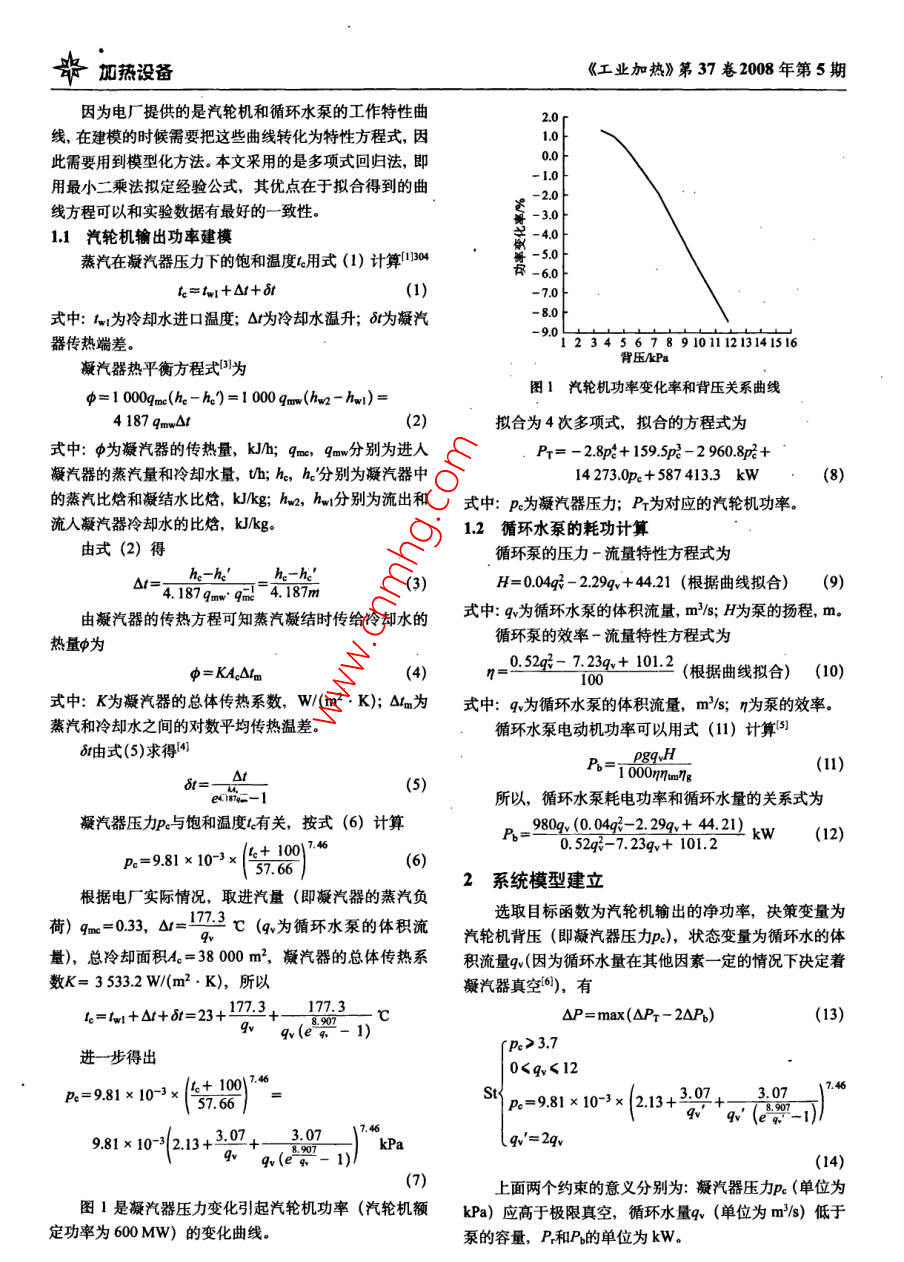

加熱設備《工業加熱》第37卷2008年第5期電廠循環水系統的建模與優化毛曉宇,王慶圓,顏文俊浙江大學電氣工程學院,浙江杭州310027)摘要:循環水系統作為火電廠的重要組成部分,其優化問題已引起人們的高度重視。針對火電廠循環水系統高能耗問題,根據某火電廠提供的數據,建立了其循環水系統發電量與耗電量差額的數學模型,用有約束非線性規劃的方法解出其最優解。仿真結果表明該優化模型和求解算法能夠找到最優循環水量和最佳真空,使水泵高效運行,以節約電廠耗電。關鍵詞:循環水系統;循環水泵;汽輪機;序列二次規劃法中圖分類號:TM621.9文獻標志碼:A文章編號:1002-1639(2008)05-0030-03Modeling and Solution for the Cycle Water System in Power PlantMAO Xiao-yu, WANG Qing-guo, YAN Wen-junCollege of Electrical Engineering, Zhejiang University, Hangzhou 310027, China)Abstract: Optimal control of circulating water system is an important item in energy saving of power plant. As to the high power consumptionof circulating water system, we establish a mathematical model of circulating water system, according to the data of a power plant, whichpicts the difference between the generating capacity and power consumption, and obtain its optimal solution based on the method of constrained nonlinear programming. The simulation result shows that the method of constrained nonlinear programming can effectually get theoptimal solution. It makes pumps more effectual and saves the power consumption.Key words: circulating water system; circulating pump; steam turbine: Sequential Quadratic Programming循環水系統是發電廠獨立且重要的子系統,循環電廠循環水系統的日常運行,往往是靠操作人員的經驗,水泵作為熱電廠的重要輔機,其供水量一般是汽輪機排并不十分可靠。建立起優化模型,并用適當?shù)乃惴ㄇ蟪銎康?0~70倍,同時它消耗的電能約占總發電量的其最優解是當務之急。1%~15%。因此,研究開發循環水系統的最優運行方本文根據某火電廠提供的數據,在夏季工況下,建式,對于節約用電、提高運行經濟性具有重要意義2。近立了其優化問題的控制模型,并用約束變尺度法求解該些年,我國火電廠在推廣應用變頻調速方面取得了長足有約束非線性規劃問題,求解出其最優解進展但在應用高壓變頻器方面,很多電廠很謹慎,其1循環水系統的建模主要原因是高壓變頻器初投資過高,恰恰循環水泵的連續調節需要使用高壓變頻器。沒有使用高壓變頻技術的該電廠循環水系統的相關設備為:88LKXA-235型循環水泵2臺,YKSL2500-162150-1收稿日期:200807-23:修回日期:200808-04型循泵電機2臺和DX7pk4X-6Q型液控蝶閥?；痦?xiàng)目:浙江省科技計劃項月資助(2007C2180)汽輪機的額定功率為600MW,取夏季工況(即一機作者簡介:毛曉宇(1975-),男,碩士研究生,工程師,主要研究兩泵的運行工況),即:方向?yàn)楣I(yè)過程建模和控制、集散系統控制;王慶國(1984-),男,碩士研究生,主要研究方向?yàn)楣ぱh(huán)水的密度p=1000kgm業過程建模和控制、優化算法;重力加速度g=98Nkg顏文俊(1965),男,教授、博士研究生導師,主要研傳動效率拋m=1究方向?yàn)榭刂评碚?、?yōu)化控制、離散事件系統和復雜系原動機效率7g=1統等方面的理論和應用研究溫度均勻數,定量計算了溫度均勻性,計算結果顯示:當質量[J中南大學學報:自然科學版,2004,35(5):763-768加熱爐所用燃料的熱值在一定范圍內減小時,爐內溫度2]程強周懷春,婁春,等.工業爐三維溫度場可視化試驗均勻性降低;當燃料熱值減小較多時,爐內溫度均勻性研究[.工業加熱,2005,34(1):19-23雖略有改善,但爐溫明顯降低,這對鋼坯后續軋制過程3]賀新華.高、焦?fàn)t煤氣直接混合燃燒技術燒結球團,極為不利。因此,對于燃料成分不穩定的加熱爐,應當200530(3):35-38安裝在線熱值監測或相應成分監測儀表,以便及時調整[4]范維澄,萬躍鵬.流動及燃燒的模型與計算[M合肥:中國科技大學出版社,1992:3335燃燒工況,使鋼坯溫度均勻性達到后序工藝的要求。[5]趙堅行燃燒的數值模擬[M]北京:科學出版社,2002:51-52[6]穆勇.等離子點火器三維燃燒流場數值模擬[D].哈爾濱:參考文獻哈爾濱工業大學,2005:31-32]劉光穆,鄭柏平,陳建新,等.薄板坯連鑄連軋工藝與產品(刀]韓昭滄燃料與燃燒[M].北京:冶金工業出版社,2004:4649加熱沒備《工業加熱》第37卷2008年第5期因?yàn)殡姀S提供的是汽輪機和循環水泵的工作特性曲線,在建模的時候需要把這些曲線轉化為特性方程式,因此需要用到模型化方法。本文采用的是多項式回歸法,即用最小二乘法擬定經驗公式,其優點在于擬合得到的曲線方程可以和實驗數據有最好的一致性。-3011汽輪機輸出功率建模蒸汽在凝汽器壓力下的飽和溫度用式(1)計算書-60t=l+△+bt(1)式中:l為冷卻水進口溫度;△為冷卻水溫升;b為凝汽8.0器傳熱端差。789101l1213141516凝汽器熱平衡方程式為背壓/kPa中=100m(h-h2)=1000qm(hw2-h)=圖1汽輪機功率變化率和背壓關系曲線4187q擬合為4次多項式,擬合的方程式為式中:中為凝汽器的傳熱量,kJh;qm,qmw分別為進人P=-28p+1595p3-2960872+凝汽器的蒸汽量和冷卻水量,th;h,h分別為凝汽器中14273.0p+587413.3kW的蒸汽比焓和凝結水比焙,k/kg;kw2,hu分別為流出和式中:P為凝汽器壓力;P為對應的汽輪機功率。流人凝汽器冷卻水的比焓,kJ/kg。12循環水泵的耗功計算由式(2)得循環泵的壓力-流量特性方程式為H=0049-229q+44.21(根據曲線擬合)(9)4. 187qmw'gme由凝汽器的傳熱方程可知蒸汽凝結時傳給冷卻水的式中:q為循環水泵的體積流量,m3s;H為泵的揚程,m熱量中為循環泵的效率-流量特性方程式為中=KA△m0.52-7.23q+101.2(根據曲線擬合)(10)式中:K為凝汽器的總體傳熱系數,W/(m2K);△m為式中:q為循環水泵的體積流量,m/s;m為泵的效率蒸汽和冷卻水之間的對數平均傳熱溫差循環水泵電動機功率可以用式(11)計算5b由式(5)求得yhPb所以,循環水泵耗電功率和循環水量的關系式為凝汽器壓力與飽和溫度t有關,按式(6)計算P=9.1x10-3x/+10024=(04k-2.29+4.21)w(12)2q-7.23q+101257.662系統模型建立根據電廠實際情況,取進汽量(即凝汽器的蒸汽負荷)qm=03,M=13℃(q為循環水泵的體積流選取目標函數為汽輪機輸出的凈功率,決策變量為汽輪機背壓(即凝汽器壓力p),狀態變量為循環水的體量),總冷卻面積4=38000m2,凝汽器的總體傳熱系積流量q(因?yàn)檠h(huán)水量在其他因素一定的情況下決定著數K=35332W/(m2·K),所以凝汽器真空),有t=l+△+br=23+℃△P=max(△Pr-2△Pb)(13)≥3.進一步得出0≤q≤12p=981×10-3+100146n=981×103×(12134301+o(981×10-3211.3.01kPa(14)上面兩個約束的意義分別為:凝汽器壓力(單位為圖1是凝汽器壓力變化引起汽輪機功率(汽輪機額kPa)應高于極限真空,循環水量q(單位為m3s)低于定功率為600MW)的變化曲線。泵的容量,P和P的單位為kW加燕沒備《工業加熱》第37卷2008年第5期式中:H+l-H+-HZZTH+nL(18)P=-28p+1595-2960.8z2+14273.0p+5874133kW其中P=0(0-2294+421)kw:=V,L(r**)-V(x')3模型的求解=+(1-)20世紀80年代,對約束非線性問題規劃算法的研ZY>0.2ZHZ究,取得了很大成果,其中 Lagrange函數乘子法、投影梯度法及序列二次規劃法(SQP)已成為該領域的主導算法,尤以SQP方法對一般約束問題最為有效。4仿真實驗序列二次規劃法(SQP)又叫約束變尺度法(con利用 MATLAB最優化工具箱( Optimization Toolbox)strained variable metric method,cM),它的主要思路是可以實現此算法,用來解決此最優化問題,求解得出在初始的變尺度法的基礎上,對目標函數進行線性搜索,P=10.3518HESSE矩陣修正,差分求梯度和二次規劃,將優化數學g=120000模型形成基于拉格朗日函數二次近似的二次規劃子問題,目標函數值為55674×105kW。即通過有約束問題線性化來獲得二次規劃子問題。此時,把p,q代人,得出設非線性規劃問題為=8932%(>88.25%)(系統要求夏季工況時ηnf(X>8825%),Pb=59256945kW,耗電量占發電量的1.064%,g(X≤0,i=1,…,m(15)可見,耗電量維持在較低水平h(X)=0,j=1,…,n結語求解時,每一步迭代應確定下降方向p和決定該方向上的步長a。仿真結果顯示,序列二次規劃法(SQP)能夠求出最優解,它能跳出局部最優并找到全局最優解。在對實時可以通過求解下列二次規劃子問題求得,該二次規性要求不高的情況下,它基本上能滿足工程上的要求,使劃子問題可以表示為耗電量維持在較低水平minV/(r)*+PHP*但是,在實時性要求很高的情況下如何優化呢?如S8x)+Vg()≤0,1=1,…,m(16)何建立其在線優化控制模型呢?有沒有同時滿足魯棒性小+Vh(X)p=0,j=1,…,n和實時性的智能優化算法呢?隨著科學技術的發展,對其中:釅為 Lagrange函數于循環水系統的要求必將提高,必然要求運用先進的建L(X,λ,p)=f(X+∑g(X+∑(X模方法及智能優化算法。下一步的研究方向有兩個是建立其最佳真空和最小軸功率的多目標優化控制模型;的HESE矩陣。當二次規劃子問題的最優解=0時,可二是運用合適的智能優化算法求解該模型以證明,對應的X即為原問題的最優解X,同時存在最優乘子x;p參考文獻d可以通過一維搜索確定[黃新元,趙麗,安越里,等.火電廠單元制循環水系統離令=X+agp,其中X,p已知。散優化模型及其應用U熱能動力工程,2004,19(3):302-3052]夏東偉,張承慧,石慶升電廠循環水系統優化控制及其遺min(a)=f(x*+q)+∑咖max0,g(x*+qp4)}+傳算法求解[山東大學學報:工學版,2005,35(2):50-55[3]齊復東,賈樹本,馬義偉.電站凝氣設備和冷卻系統M∑對吶(>0;d>0;i=1,…,m;j=1,+,n北京:水利電力出版社,1990其中,川,刂的迭代規則是4]徐海東,劉建華崔欣,等.火力發電廠循環水系統優化p=,可=咄的研究[]華東電力,2004,32(4):1922.5]王強,樊睿源,陳立軍,等電廠循環水泵應用變頻技術川=max,號時+(17)的節能分析U吉林電力,2006,34(3):3941.[6郭丙然.最優化技術在電廠熱力工程中的應用[M,杭州=max水利電力出版社,19967張慧生,王黨生.約束變尺度法應用探討新疆工學院下一個迭代點x1上,由修正的變尺度法BFGS形成學報,1994,15(4):249-253.H,有8]方建斌,王展青,王雨春等一般約束條件下的變尺度法武漢理工大學學報:信息與管理工程版,2007,29(6):73-76
