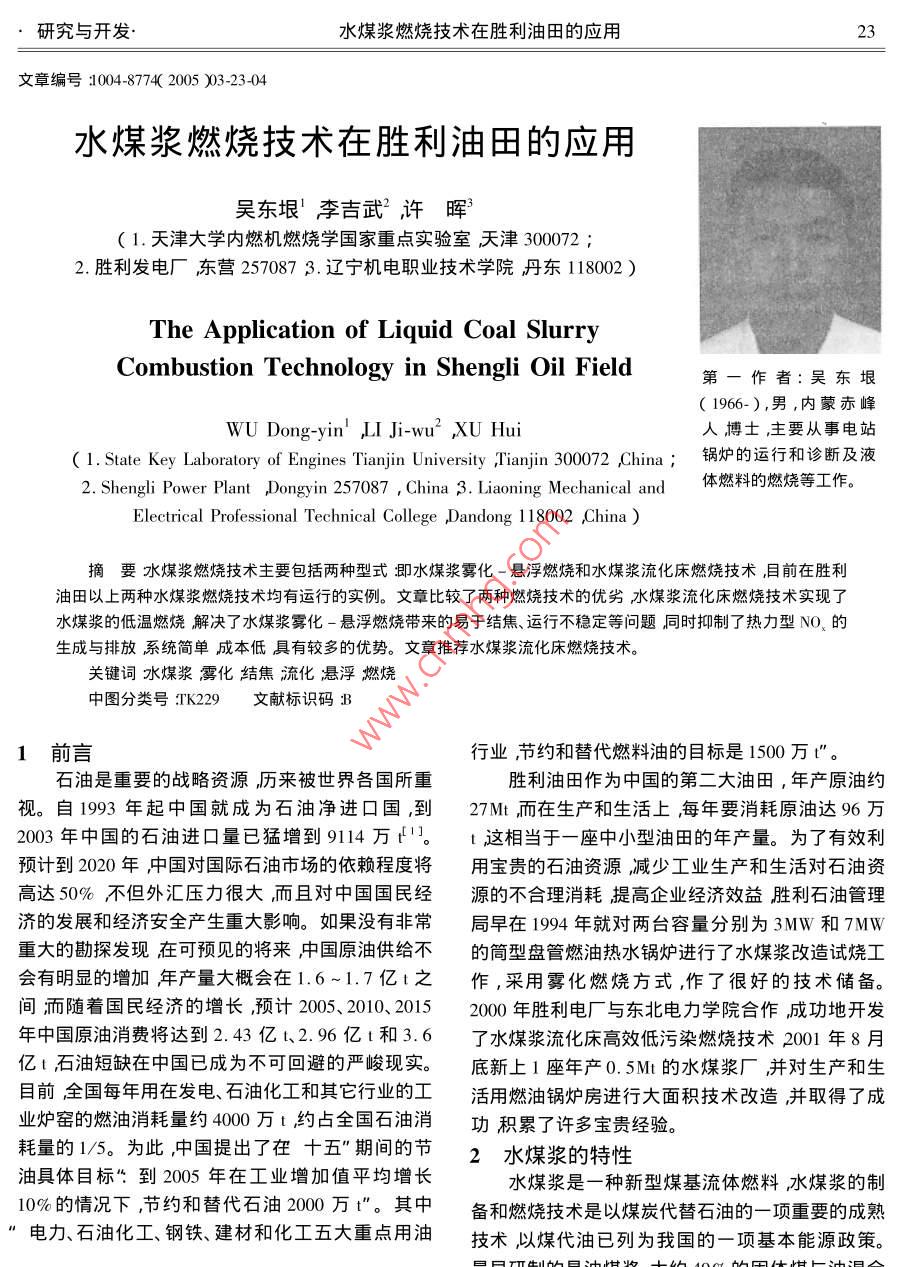

研究與開發水煤漿燃燒技術在勝利油田的應用23章編號:004-8774(2005)-23-04水煤某漿燃燒技術在勝利油田的應用吳東垠李吉武2許暉Ⅰ.天津大學內燃機燃燒學國家重點實驗室天津300072;2勝利發電廠東營2570873.遼寧機電職業技術學院丹東118002)The Application of Liquid Coal SlurryCombustion Technology in Shengli Oil Field第一作者:吳東垠(1966-),男,內蒙赤峰WU Dong-yin LI Ji-wu" XU Hui人博士,主要從事電站1. State Key Laboratory of Engines Tianjin University Tianjin30002 China;鍋爐的運行和診斷及液2. Shengli Power Plant Dongyin257087, China3. Liaoning Mechanical and體燃料的燃燒等工作。Electrical Professional Technical College Dandong 118002 China摘要水煤漿燃燒技術主要包括兩種型式即水煤漿霧化-懸浮燃燒和水煤漿流化床燃燒技術前在勝利油田以上兩種水煤漿燃燒技術均有運行的實例。文章比較了兩種燃燒技術的優劣水煤漿流化床燃燒技術實現了水煤漿的低溫燃燒解決了水煤漿霧化-懸浮燃燒帶來的易于結焦、運行不穩定等問題同時抑制了熱力型NO的生成與排放系統簡單成本低具有較多的優勢。文章推薦水煤漿流化床燃燒技術。關鍵詞水煤漿靂化結焦流化懸浮燃燒中圖分類號TK229文獻標識碼1前言行業節約和替代燃料油的目標是1500萬t石油是重要的戰略資源歷來被世界各國所重勝利油田作為中國的第二大油田,年產原油約視。自1993年起中國就成為石油凈進囗國,到27Mt而在生產和生活上每年要消耗原油達96萬2003年中國的石油進囗量已猛增到9114萬+t這相當于一座中小型油田的年產量。為了有效利預計到2020年中國對國際石油市場的依賴程度將用寶貴的石油資源減少工業生產和生活對石油資高達50%不但外匯壓力很大而且對中國國民經源的不合理消耗提高企業經濟效益勝利石油管理濟的發展和經濟安全產生重大影響。如果沒有非常早在1994年就對兩臺容量分別為3MW和7MW重大的勘探發現在可預見的將來中國原油供給不的筒型盤管燃油熱水鍋爐進行了水煤漿改造試燒工會有明顯的增加年產量大概會在1.6~1.7億t之作,采用霧化燃燒方式,作了很好的技術儲備。間而隨著國民經濟的增長預計2005、2010、20152000年勝利電廠與東北電力學院合作成功地開發年中國原油消費將達到2.43億、2.%6億t和3.6了水煤漿流化床高效低污染燃燒技術2001年8月億t石油短缺在中國已成為不可回避的嚴峻現實。底新上1座年產0.5Mt的水煤漿廠并對生產和生目前全國每年用在發電、石油化工和其它行業的工活用燃油鍋爐房進行大面積技術改造,并取得了成業爐窯的燃油消耗量約400萬t約占全國石油消功積累了許多寶貴經驗耗量的1/5。為此中國提出了在十五”期間的節2水煤漿的特性油具體目標“到2005年在工業增加值平均增長水煤漿是一種新型煤基流體燃料水煤漿的制10%的情況下,節約和替代石油200萬'”。其中備和燃燒技術是以煤炭代替石油的一項重要的成熟電力石油化工、鋼鐵建材和化工五大重點用油技術以煤代油已列為我國的一項基本能源政策。24工業鍋爐2005年第3期總第91期)~0.20%的化學添加劑油煤漿是上世紀η0年代在220th級電站鍋爐等燃燒水煤漿就是典型的范例。美國發展起來的一種以煤代油的新型潔凈燃料洏2001年勝利油田應用水煤漿霧化-懸浮燃燒技真正實現商業化的是日本,由于油煤漿中煤含量最術對5座采暖鍋爐房的8臺鍋爐進行了改造并新高只能達到50%使用油煤漿代油只能用煤取代油增4臺鍋爐共計13臺當年冬季燃燒水煤漿2.3耗的35%1979~1981年瑞典、美國率先研制成功萬t從運行實績來看該技術還需要不斷完善。完全不用油的水煤漿由60%左右的煤粉、35%左水煤漿流化床燃燒技術是近年才發展起來的新右的水和1%左右的添加劑通過物理加工而成,具型燃燒技術由勝利石油管理局勝利發電廠水煤漿有象油一樣易于裝卸、儲存、泵送及直接霧化燃燒等鍋爐改造技術開發部與東北電力學院共同研制開特點3。作為燃料它不僅具有價格低廉燃燒穩發泫技術2001年開發成功,并獲得了國家專利定、燃燒效率高的優勢而且還具有降低污染物排200年在勝利油田得到了較大規模的推廣全油田放、節能和環保效益好等優點是一種理想的代油燃共計改造和新增鍋爐20臺(個別鍋爐由霧化-懸料,可廣泛應用于工業鍋爐、民用鍋爐、工業窯爐及浮燃燒改為流化床燃燒)總?cè)萘窟_300υh,當年燃電站鍋爐市場前景十分廣闊。水煤漿技術旨在最燒水煤漿6.54萬t。大限度地發揮煤作為能源的潛能作用,同時又實現3.1水煤漿霧化-懸浮燃燒最少的污染物排放達到煤的高效、清潔利用的目目前水煤漿霧化-懸浮燃燒方式在75υh及的220t/h級以上的電站鍋爐上已獲得成功應用在工我國從上世紀80年代初開始水煤漿技術的研業鍋爐上也是成功的但仍存在一些問題。在1994究工作國內最早研制油煤漿的是中國科學院并在年勝利石油管理局對兩臺容量分別為3MW和鞍山電站燃油鍋爐上進行了油煤漿的燃燒中試,τMW旳筒型盤管燃油熱水鍋爐進行水煤漿改燒工1983年通過國家鑒定。中國政府十分重視這項技作就是采用霧化燃燒方式圖1是工業鍋爐的水煤術成立了國家水煤漿研究工程中心″組織了幾漿霧化-懸浮燃燒系統流程圖。十家單位經過20多年的研究、開發與工業實踐其在圖1中儲油罐3和供油泵4用于啟動點火,中包括4個五年計劃的攻關在電站、爐窯和工業鍋儲漿罐5、供漿泵6和過濾器7組成的供漿系統與爐代油燃燒水煤漿制氣的研究開發及工程實踐方空壓機1和儲氣罐2組成的供氣系統在燃燒器附近面取得了突破性進展,在制漿工藝、添加劑、儲存和通過氣動霧化噴嘴噴λ燃燒室除灰系統包括尾部運輸、燃燒工藝和技術等方面均取得了多項成果。煙道的除塵器和爐底的灰渣斗和撈渣機在后面的中國在水煤漿制備和燃燒的研究開發及工程實踐方論述中可知水煤漿流化-懸浮燃燒技術不需要爐面取得了很大進展,成為目前理想的代油燃燒技底的灰渣斗和撈渣機這是水煤漿流化-懸浮燃燒術4。隨著技術的不斷發展在制漿成本有所下降技術的優點之的情況下燃油鍋爐改燒水煤漿技術也日益成熟特10別是目前石油價格居高不下,為全面推廣水煤漿代油技術創造了條件也為水煤漿的發展帶來了新的eJ「契機。3水煤漿燃燒技術的比較水煤漿燃燒技術主要包括兩種型式即水煤漿1314霧化-懸浮燃燒和水煤漿流化床燃燒技術目前在圖1水煤漿霧化-懸浮燃燒系統流程圖勝利油田以上兩種水煤漿燃燒技術并存同時運行,1-空壓機2-儲氣罐3-儲油罐4-供油泵如勝東社區共4臺采暖鍋爐其中兩臺鍋爐采用水5-儲漿罐6-供漿泵7-過濾器8-燃燒器煤漿霧化-懸浮燃燒技術兩臺鍋爐采用水煤漿流φ水煤漿霧化-懸浮燃燒鍋爐10-除塵器1-灰渣斗化床燃燒技術,下文將比較兩種燃燒技術的優劣。12-撈渣機13-鼓風機14-引風機15-煙囪水煤漿霧化-懸浮燃燒應用較早也是傳統的水煤漿霧化-懸浮燃燒方式具有如下優點水煤漿燃燒技術在75Uh及220t/h級以上的電站1)燃油鍋爐改燒水煤漿時不需要新增場地研究與開發水煤漿燃燒技術在勝利油田的應用25(2)應用于電站鍋爐時燃燒效率在98%以上,10鍋爐效率達到90%~91%負荷調節范圍為40%l00%具有與同容量電站煤粉鍋爐相當?shù)娜紵阅?)工業鍋爐的水煤漿燃燒效率達99%鍋爐效率達80%~90%。對于改造的鍋爐一般都能達到油/漿兩用要求但其出力有一定的差別燃油時能達到滿岀力燃燒水煤漿時原設計為圖2水煤漿流化床燃燒系統流程圖燃油的鍋爐一般能達到80%以上的出力原設計為1-儲漿罐2-供漿泵3-儲油罐4-供油泵5-?；?-水煤漿懸浮-流化床鍋爐燃煤的鍋爐能夠達到滿出力。7-熱煙氣發生器8油槍9-鼓風機10-除塵器但該項燃燒技術在小噸位的工業和民用鍋爐上11引風機12煙囪改造應用后卻帶來了一系列的問題主要是灰和渣水煤漿流化床燃燒方式主要有以下優點的處理問題相對比較困難工人的勞動強度大容易Ⅰ)實現了著火燃燒后的水煤漿顆粒團的循環造成環境污染其次燃燒穩定性和負荷調節性能較燃燒與可燃氣體的燃盡具有較高的燃燒效率燃燒差正因為存在以上技術問題加之受當時原油價格效率可達98%以上等因素的影響,該技術一直未在勝利油田獲得大面2)實現了水煤漿的低溫燃燒,解決了水煤漿積推廣。懸浮燃燒帶來的易于結焦運行不穩定安全性差的3.2水煤漿流化床燃燒技術問題保證了被改造鍋爐的出力同時抑制了熱力型2000年5月受當時國際市場上原油價格大幅NO.的生成與排放飆升的影響勝利石油管理局委托下屬二級單位勝3)含有石灰石成分的媒體物料輔之低溫燃利發電廠對勝南社區南苑鍋爐房5τ14MW〕鍋爐進燒技術實現了水煤漿燃燒過程中的直接脫硫減少行水煤漿代替渣油的試燒改造工作于2001年成功了SO,的排放脫硫系統簡單、成本低進一步提高的開發了水煤漿流化床高效低污染燃燒技術2002了水煤漿的環保效益年利用該技術對所屬的濱南勝濱鍋爐房、純梁純繡(4)負荷調節特性好可在110%~30%額定負禍爐房、河口南區鍋爐房、河口東區鍋爐房等的鍋爐荷范圍內穩定運行。水煤漿霧化-懸浮燃燒方式對進行了水煤漿鍋爐改造該項技術在囯內外居于領水煤漿的霧化要求較高,由于霧化、煤漿雜質等原先地位。因易發生燃燒惡化甚至滅火的情況應用該項技術水煤漿的流化床高效低污染燃燒的機理就是:可以使上述情況得以徹底改觀。在流化床內添加一層惰性物料這層惰性物料經過5)對不同品質的水煤漿適用性強從而滿足加熱后成為具有一定熱容量的熱床體此時加入燃水煤漿品質波動的要求。避免了因水煤漿粘度、粒料當具有一定熱容量的惰性物料在床體內上升到度、雜質等因素造成的漿槍出力變化、槍頭堵塞,甚定溫度并達到燃料的著火熱時燃料開始著火燃至滅火等的發生因此降低了制漿成本燒并釋放熱量。水煤漿采用粒化器?；绞讲捎?)鍋爐運行參數穩定操作簡單燃燒效率氣攜霧化機理,粒化風壓僅為5000-8000Pa壓力高適用范圍廣適合各種參數的水煤漿鍋爐。較低常壓供漿冰煤漿的粒度可調,直徑范圍為2(7)鍋爐啟動迅速、節油負荷響應能力強,可omm對水煤漿的要求不高比霧化噴嘴的可靠實現運行過程的壓火再啟動無需用油可適用于鍋性明顯提高。爐頻繁啟動的要求。圖2是應用水煤漿流化床高效潔浄燃燒技術的3.3兩種水煤漿燃燒技術的對比性分析鍋爐系統流程圖,它由水煤漿儲存、供給系統點火比較兩種燃燒技術水煤漿流化床高效潔凈燃系統風煙除塵系統組成與水煤漿霧化-懸浮燃燒燒技術優勢較多與傳統霧化-懸浮燃燒方式相比系統〔如圖1)相比不需要空氣或蒸汽)霧化系燃燒室強度增大改造后鍋爐的出力降低少甚至可統、水煤漿過濾系統、高壓供漿系統和除渣系統等,以不降低岀力萁次不發生滅火放炮等事故提高工業鍋爐2005年第3期總第91期)求對水煤漿的粒度和質量要求也不高省略了燃燒問題就目前的運行狀況而言,可以保證一個采暖期器與霧化漿槍不需要復雜的霧化空氣系統和高壓(4個月)以上目前該技術仍在完善之中。力的供漿系統及過濾器等設備無需水力或其它的4結論除渣設施系統簡單可靠簡化了運行操作降低了勝利油田近兩年部分燃油鍋爐改燒水煤漿后勞動強度降低了運行成本和一次性投資費用可替代原油和重油25萬t經濟效益十分顯著特別對于中小型鍋炆(尤其對于改造鍋爐)燃燒水是在目前國際原油價格持續攀升具有更重要的現煤漿面臨的鍋爐結焦、燃燒不穩定、除灰、除渣及穩實意義。燃室強度等技術難題不是水煤漿在小型鍋爐應用水煤漿燃燒技術主要包括兩種型式:即水煤漿中才發現和存在的問題其實小型鍋爐直接燃燒煤霧化-懸浮燃燒和水煤漿流化床燃燒技術目前在粉也會遇到類似的難題。在燃燒過程中尤其在小勝利油田以上兩種水煤漿燃燒技術并存水煤漿流空間燃燒過程中很難解決好燃燒穩定和防止結焦化床高效潔凈燃燒技術優勢較多建議推廣該種燃這對矛盾結焦是由于燃燒溫度、空氣動力場和爐膛燒方式?？臻g等因素決定的而為使水煤漿穩定、可靠地在鍋參考文獻爐爐膛中霧化燃燒其燃燒溫度一般控制在1500~[Ⅰ除徐玉高楊玉峰.中囯石油安全戰略構想J]中國能l600℃已超過灰的熔點溫度極易造成結焦。這源,2004,268):49難題的解決與否是中小鍋爐能否連續穩定運行的[2健雄毛健全趙樹民煤的清潔燃燒M]北京:科關鍵目前勝利油田正對水煤漿霧化-懸浮燃燒方學出版社1998.式進行改進包括加裝穩燃室和爐保等目前正在完[3瑞典皇家科學院、蘇聯科學院煤炭的廣泛利用對環境善之中。而水煤漿流化床高效潔凈燃燒技術避開了的影呵M]北京∶中國環境科學出版社J990這一難題因此勝利油田新改造和新上的鍋爐均采4詹隆.中國水煤漿技術的發展[J]煤炭科學技術199624(4)10-13用水煤漿流化床燃燒技術。[5]馬玉峰孿建強萬啟科等.水煤漿燃燒技術及其發展當然水煤漿流化床高效潔凈燃燒技術還存在[J]潔凈煤技術2003,3):13-17風帽和爐墻磨損等問題這也是流化床鍋爐常見的多}分》}》》》}分上接第20頁)改造其中包括29MW大型熱水鍋爐5臺14MW以項就可實現十幾億元并可減輕環境污染的壓力,下熱水鍋爐共計改造20多臺。都取得了令人滿意社會效益和經濟效益十分可觀。如果將該項技術推的效果。廣、應用到鍋爐產品的設計、制造上不但可以推動可調式鍋爐爐拱的主要特點及技術創新在于整個鍋爐行業產品的技術進步提升鍋爐產品的科“煤變、拱變煙氣在前拱上的撞擊點不變”。鍋爐技含量和高附加值還會為制造廠創造豐厚的利潤,爐拱向萬能型”多煤種的方向邁出了堅實的一步,同時必將為我國的節能事業和創建節能型社會做出結束了鍋爐爐拱固定不變的歷史,為鍋爐結構設計貢獻及產品進步提供了一項先進技術。為在用鍋爐節能5結論改造提供了一項切實可行的辦法,為節約能源改善應用可調式鍋爐爐拱這項專利技術對在用工環境事業的不斷向前發展將起到推動作用做出應業鍋爐的煤種適應性及節能技術改造荻得成功。在有貢獻。遼寧、內蒙等地對不同型號、不同容量的鍋爐進行了
