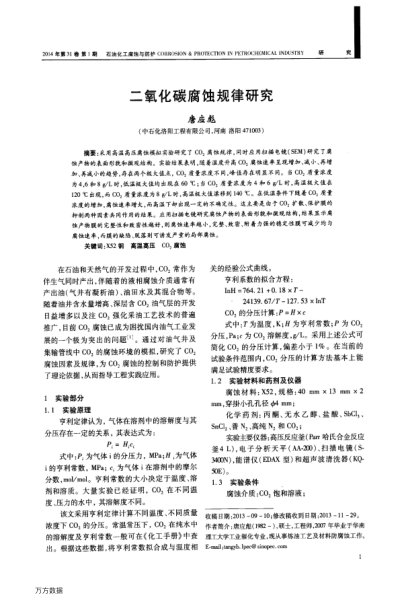

采用高溫高壓腐蝕模擬實驗研究了CO2腐蝕規(guī)律,同時應用掃描電鏡(SEM)研究了腐蝕產(chǎn)物的表面形貌和微觀結構.實驗結果表明,隨著溫度升高CO2腐蝕速率呈現(xiàn)增加、減小、再增加、再減小的趨勢,存在兩個極大值點,CO2質量濃度不同,峰值存在明顯不同.當CO2質量濃度為4,6和8 g/L時,低溫極大值均出現(xiàn)在60℃;當CO2質量濃度為4和6 g/L時,高溫極大值在120℃出現(xiàn),而CO2質量濃度為8g/L時,高溫極大值漂移到140℃.在低溫條件下隨著CO2質量濃度的增加,腐蝕速率增大,而高溫下卻出現(xiàn)一定的不確定性.這主要是由于CO2擴散、保護膜的抑制兩種因素共同作用的結果.應用掃描電鏡研究腐蝕產(chǎn)物的表面形貌和微觀結構,結果顯示腐蝕產(chǎn)物膜的完整性和致密性越好,則腐蝕速率越小,完整、致密、附著力強的穩(wěn)定性膜可減少均勻腐蝕速率,而膜的缺陷、脫落則可誘發(fā)嚴重的局部腐蝕.
