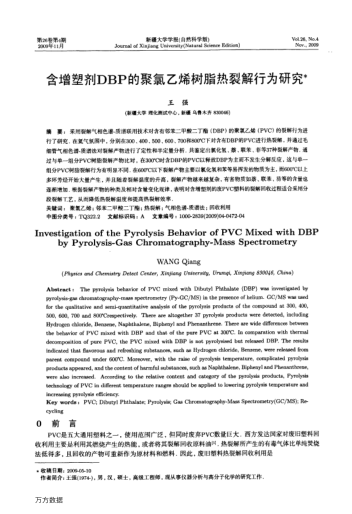

采用裂解氣相色譜-質(zhì)譜聯(lián)用技術(shù)對含有鄰苯二甲酸二丁酯(DBP)的聚氯乙烯(PVC)的裂解行為進(jìn)行了研究.在氦氣氛圍中,分別在300、400、500、600、700和800℃下對含有DBP的PVC進(jìn)行熱裂解,并通過毛細(xì)管氣相色譜-質(zhì)譜法對裂解產(chǎn)物進(jìn)行了定性和半定量分析.共鑒定出氯化氫、萘、聯(lián)苯、菲等37種裂解產(chǎn)物.通過與單一組分PVC樹脂裂解產(chǎn)物比對,在300℃時(shí)含DBP的PVC以釋放DBP為主而不發(fā)生分解反應(yīng),這與單一組分PVC樹脂裂解行為有明顯不同.在600℃以下裂解產(chǎn)物主要以氯化氫和苯等易揮發(fā)的物質(zhì)為主,而600℃以上多環(huán)芳烴開始大量產(chǎn)生,并且隨著裂解溫度的升高,裂解產(chǎn)物越來越復(fù)雜,有害物質(zhì)如萘、聯(lián)苯、芴等的含量也逐漸增加.根據(jù)裂解產(chǎn)物的種類及相對含量變化規(guī)律,表明對含增塑劑的廢PVC塑料的裂解回收過程適合采用分段裂解丁藝,從而降低熱裂解溫度和提高熱裂解效率.
