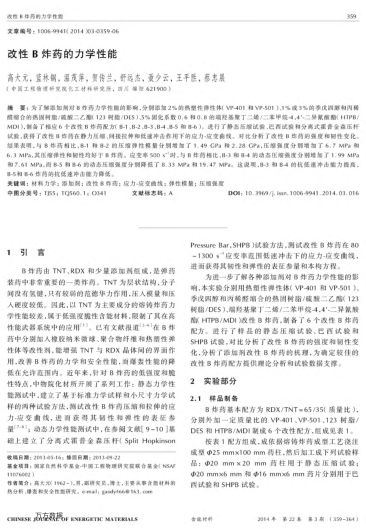

為了解添加劑對(duì)B炸藥力學(xué)性能的影響,分別添加2％的熱塑性彈性體(VP-401和VP-501)、1％或3％的季戊四醇和丙稀醛縮合的熱固樹脂/硫酸二乙酯(1 23樹脂/DES)、5％固化系數(shù)0.6和0.8的端羥基聚丁二烯/二苯甲烷-4,4 '-二異氰酸酯(HTPB/MDI),制備了相應(yīng)6個(gè)改性B炸藥配方(B-1、B-2、B-3、B-4、B-5和B-6).進(jìn)行了靜態(tài)壓縮試驗(yàn)、巴西試驗(yàn)和分離式霍普金森壓桿試驗(yàn),獲得了改性B炸藥在靜力壓縮、間接拉伸和低速?zèng)_擊作用下的應(yīng)力-應(yīng)變曲線.對(duì)比分析了改性B炸藥的強(qiáng)度和韌性變化.結(jié)果表明,與B炸藥相比,B-1和B-2的壓縮彈性模量分別增加了1.49 GPa和2.28 GPa,壓縮強(qiáng)度分別增加了6.7 MPa和6.3 MPa,其壓縮彈性和韌性均好于B炸藥.應(yīng)變率500 s-]時(shí),與B炸藥相比,B-3和B-4的動(dòng)態(tài)壓縮強(qiáng)度分別增加了1.99 MPa和7.61 MPa,而B-5和B-6的動(dòng)態(tài)壓縮強(qiáng)度分別降低了8.33 MPa和19.47 MPa.這說明,B-3和B-4的抗低速?zèng)_擊能力提高,B-5和B-6炸藥的抗低速?zèng)_擊能力降低.
