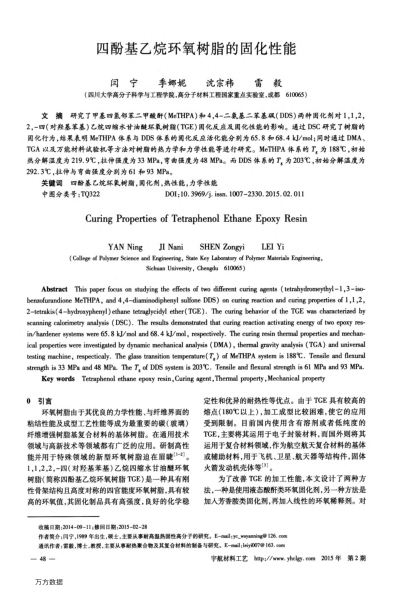

研究了甲基四氫鄰苯二甲酸酐(MeTHPA)和4,4-二氨基二苯基砜(DDS)兩種固化劑對1,1,2,2,-四(對羥基苯基)乙烷四縮水甘油醚環(huán)氧樹脂(TGE)固化反應(yīng)及固化性能的影響.通過DSC研究了樹脂的固化行為,結(jié)果表明MeTHPA體系與DDS體系的固化反應(yīng)活化能分別為65.8和68.4 k J/mol;同時通過DMA、TGA以及萬能材料試驗機等方法對樹脂的熱力學(xué)和力學(xué)性能等進行研究.MeTHPA體系的Tg為188℃,初始熱分解溫度為219.9℃,拉伸強度為33 MPa,彎曲強度為48 MPa.而DDS體系的Tg為203℃,初始分解溫度為292.3℃,拉伸與彎曲強度分別為61和93 MPa.
