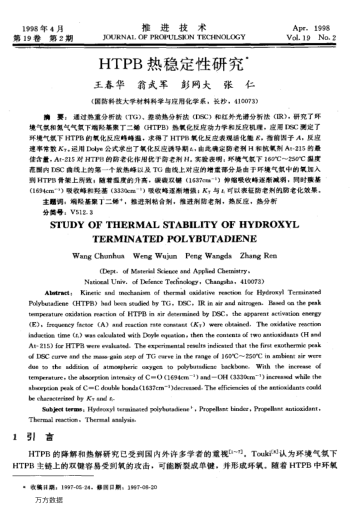

通過熱重分析法(TG)、差動熱分析法(DSC)和紅外光譜分析法(IR),研究了環(huán)境氣氛和氮氣氣氛下端羥基聚丁二烯(HTPB)熱氧化反應動力學和反應機理,應用DSC測定了環(huán)境氣氛下HTPB的氧化反應峰峰溫,求得了HTPB氧化反應表觀活化能E,指前因子A,反應速率常數(shù)KT.運用Dolye公式求出了氧化反應誘導期ti,由此確定防老劑H和抗氧劑At-215的最佳含量,At-215對HTPB的防老化作用優(yōu)于防老劑H.實驗表明:環(huán)境氣氛下160°C～250°C溫度范圍內(nèi)DSC曲線上的第一個放熱峰以及TG曲線上對應的增重部分是由于環(huán)境氣氛中的氧加入到HTPB骨架上所致;隨著溫度的升高,碳碳雙鍵(1637cm-1)伸縮吸收峰逐漸減弱,同時羰基(1694cm-1)吸收峰和羥基(3330cm-1)吸收峰逐漸增強;KT與ti可以表征防老劑的防老化效果.
