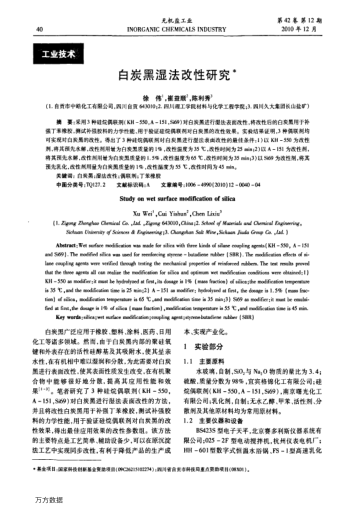

采用3種硅烷偶聯(lián)劑(KH-550,A-151,Si69)對(duì)白炭黑進(jìn)行濕法表面改性,將改性后的白炭黑用于補(bǔ)強(qiáng)丁苯橡膠,測(cè)試補(bǔ)強(qiáng)膠料的力學(xué)性能,用于驗(yàn)證硅烷偶聯(lián)劑對(duì)白炭黑的改性效果.實(shí)驗(yàn)結(jié)果證明,3種偶聯(lián)劑均可實(shí)現(xiàn)對(duì)白炭黑的改性.得出了3種硅烷偶聯(lián)劑對(duì)白炭黑進(jìn)行濕法表面改性的最佳條件:1)以KH-550為改性劑,將其預(yù)先水解,改性劑用量為白炭黑質(zhì)量的1%,改性溫度為35 ℃,改性時(shí)間為25 min;2)以A-151為改性劑,將其預(yù)先水解,改性劑用量為白炭黑質(zhì)量的1.5%,改性溫度為65 ℃,改性時(shí)間為35 min;3)以Si69為改性劑,將其預(yù)先乳化,改性劑用量為白炭黑質(zhì)量的1%,改性溫度為55 ℃,改性時(shí)間為45 min.
