鐵礦微粉低溫快速氫還原實(shí)驗(yàn)研究

期刊名字：過程工程學(xué)報
文件大小：
論文作者：王道凈，陳華，李秋菊，洪新
作者單位：上海大學(xué)材料科學(xué)與工程學(xué)院
更新時間：2023-04-01
下載次數(shù)：次

論文簡介

通過實(shí)驗(yàn)進(jìn)行了鐵礦微粉在輸送過程中低溫(180～570℃)、低壓(＜0.2 MPa)條件下用氫預(yù)還原的可行性研究.分別考慮了反應(yīng)溫度、礦粉粒徑、固氣比、反應(yīng)時間等參數(shù)對礦粉還原率的影響.結(jié)果表明,粒徑為61.7 μm的礦粉在加熱溫度570℃、固氣比0.22 g/L、反應(yīng)時間40 s時,還原率可達(dá)39.2%.對還原樣品粉末進(jìn)行X射線衍射分析表明,鐵礦粉中的Fe2O3已還原為Fe3O4并開始出現(xiàn)金屬鐵.

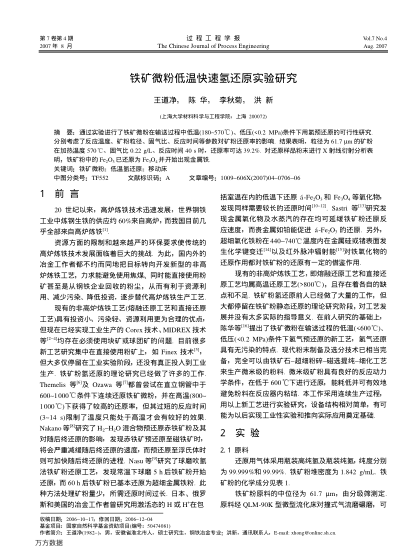

論文截圖

上一條：低溫環(huán)境下球面法蘭的理論設(shè)計(jì)

下一條：中國APF標(biāo)準(zhǔn)中低溫制熱的影響

版權(quán)：如無特殊注明，文章轉(zhuǎn)載自網(wǎng)絡(luò)，侵權(quán)請聯(lián)系cnmhg168#163.com刪除！文件均為網(wǎng)友上傳，僅供研究和學(xué)習(xí)使用，務(wù)必24小時內(nèi)刪除。
