磷酸鐵鋰性能改性的研究

期刊名字：電源技術(shù)
文件大小：
論文作者：朱炳權(quán)，李新海，王志興，郭華軍，張寶
作者單位：中南大學(xué)
更新時(shí)間：2023-02-01
下載次數(shù)：次

論文簡介

以FeSO4·7 H2O、NH4H2PO4和H2O2為初始原料,通過液相沉淀法制得前驅(qū)體FePO4,然后通過碳熱還原制得LiFePO4.我們采用兩種加碳方式:a、先制得FePO4,然后加炭黑混合高溫合成LiFePO4;b、先把炭黑分散在液相中,然后通過液相沉淀制得含碳的FePO4,再高溫合成LiFePO4.SEM(掃描電子顯微鏡)分析表明:方法b制備的FePO4顆粒比方法a制備的FePO4顆粒細(xì)小.在其它條件相同的情況下方法b合成的LiFePO4的電化學(xué)性能要優(yōu)于方法a合成的電化學(xué)性能.采用方法b于560℃煅燒12 h制備的LiFePO4在0.1 C放電倍率下其比容量為149 mAh/g,而當(dāng)放電倍率達(dá)到1C時(shí),放電比容量為124 mAh/g,且具有良好的循環(huán)性能.

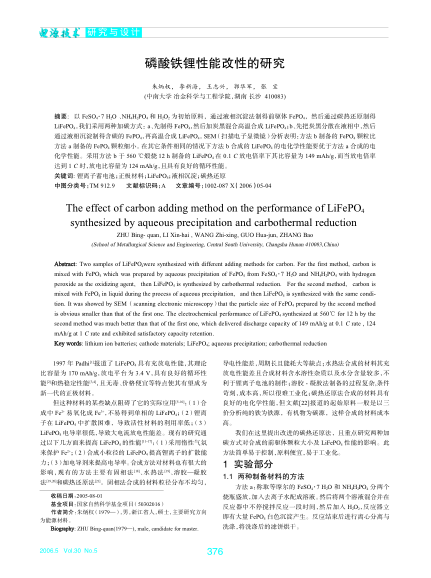

論文截圖

上一條：炭陽極用煤瀝青改性研究

下一條：MBS改性PC/ABS合金的研究

版權(quán)：如無特殊注明，文章轉(zhuǎn)載自網(wǎng)絡(luò)，侵權(quán)請聯(lián)系cnmhg168#163.com刪除！文件均為網(wǎng)友上傳，僅供研究和學(xué)習(xí)使用，務(wù)必24小時(shí)內(nèi)刪除。
