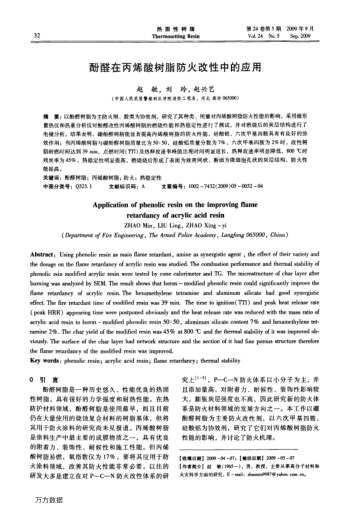

以酚醛樹脂為主防火劑、胺類為協(xié)效劑,研究了其種類、用量對(duì)丙烯酸樹脂防火性能的影響,采用錐形量熱儀和熱重分析儀對(duì)酚醛改性丙烯酸樹脂的燃燒性能和熱穩(wěn)定性進(jìn)行了測(cè)試,并對(duì)燃燒后的炭層結(jié)構(gòu)進(jìn)行了電鏡分析.結(jié)果表明,硼酚醛樹脂能顯著提高丙烯酸樹脂的防火性能,硅酸鋁、六次甲基四胺具有有良好的協(xié)效作用;當(dāng)丙烯酸樹脂與硼酚醛樹脂質(zhì)量比為50:50,硅酸鋁質(zhì)量分?jǐn)?shù)為7%,六次甲基四胺為2%時(shí),改性樹脂耐燃時(shí)間達(dá)到39 min,點(diǎn)燃時(shí)間(TTI)及熱釋放速率峰值出現(xiàn)時(shí)間明顯延長,熱釋放速率明顯降低,800℃時(shí)殘?zhí)柯蕿?5%,熱穩(wěn)定性明顯提高,燃燒燒后形成了表面為致密網(wǎng)狀、斷面為微細(xì)泡孔狀的炭層結(jié)構(gòu),防火性能提高.
